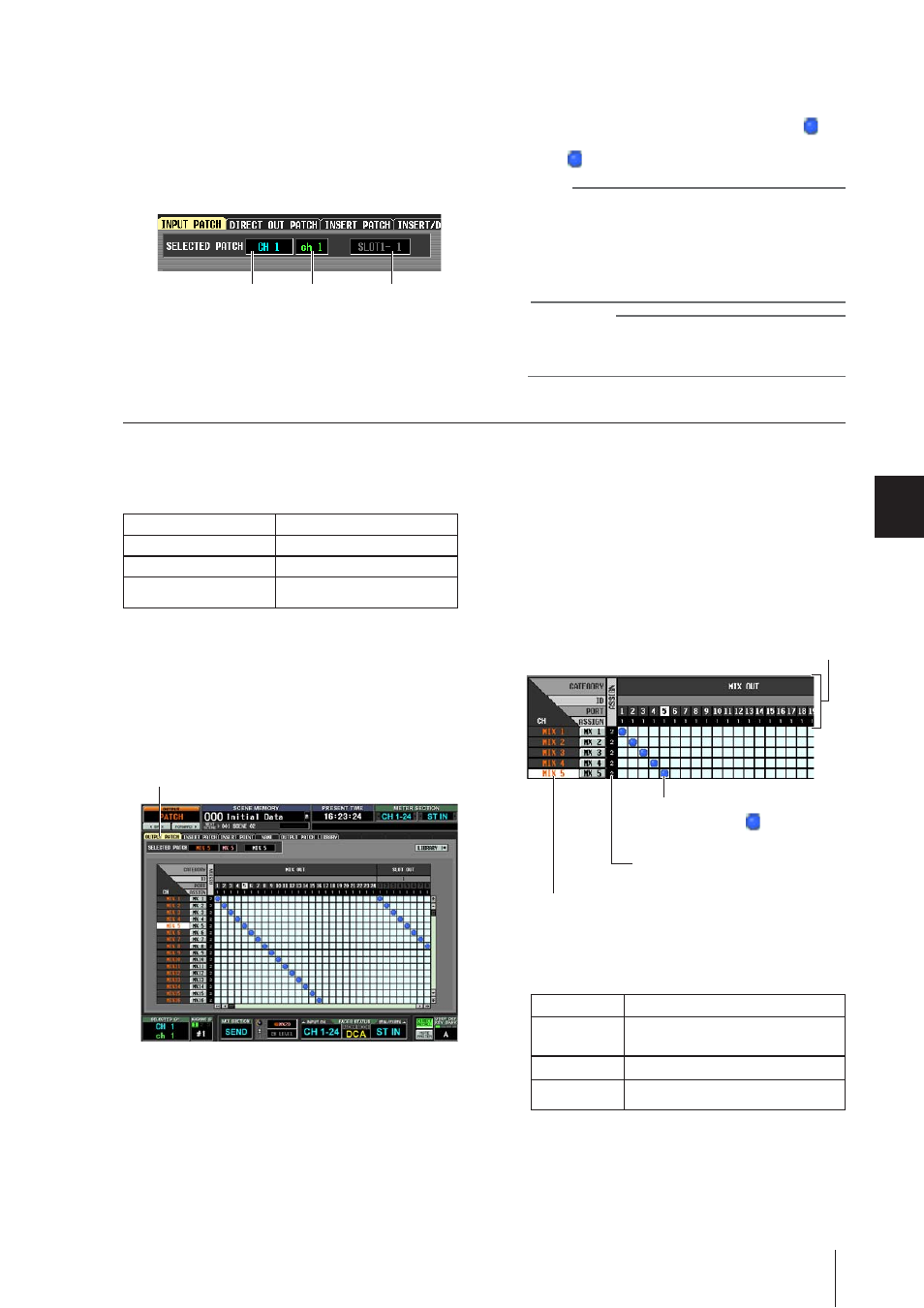

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
75
8
OUTPUT PATCH
К
о
мм
у
тация в
х
о
д
а и к
о
мм
у
тация вых
о
да
В секции коммутации выхода можно назначить выход-
ные каналы на выходы. При стандартных настройках
PM5D каналы MIX назначены на выходы MIX OUT
1—24. Другие выходные каналы всегда подключены к
следующим выходам.
Каналы MIX 1—24 Выходы MIX OUT 1—24
Каналы STEREO A/B Выходы STEREO OUT A/B
Каналы MATRIX 1—8 Выходы MATRIX OUT 1—8
Выход на мониторы
L/R/C
Выходы L/R/C MONITOR OUT
Тем не менее, есть возможность изменить настройки
коммутации выхода, чтобы сигналы этих выходных
каналов подавались параллельно из других выходов.
Сделать это можно следующим образом.
1 В секции DISPLAY ACCESS несколько
раз нажмите клавишу [PATCH] секции
OUTPUT, чтобы открыть раздел
OUTPUT PATCH.
В разделе OUTPUT PATCH есть возможность
назначить выходные каналы на выходы. В горизон-
тальных рядах сетки отображаются выходы (т. е.
места назначения коммутации), а в вертикальных
рядах — выходные каналы (то есть источники
коммутации). При стандартных настройках PM5D
каналы для MIX 1—24, каналы MATRIX 1—8, а так-
же канал STEREO A коммутированы с выходными
каналами слотов 1—4 и выходам 2TR OUT DIGITAL
помимо постоянно подключенных выходов. Тем не
менее, эти настройки коммутации можно измене-
нить.
2 Чтобы просмотреть все выходы,
воспользуйтесь горизонтальной
полосой прокрутки.
По горизонтали в разделе отображается тип выхо-
да, ID выхода, номер выхода, а также количество
назначенных на него выходных каналов.
Вы можете выбрать следующие выходы.
MIX OUT Выходы MIX OUT 1—24
SLOT OUT 1—4
Выходные каналы (1—16) карты ввода/
вывода, установленной в слотах 1—4
FX IN 1—8 Входы (L/R) встроенных эффектов 1—8
2TR OUT D1/D2 Выходы 2TR OUT DIGITAL 1—2 (L/R)
4 Щелкните по ячейке сетки, в которой
пересекаются ряды нужного вам входа
и входного канала.
Вертикальные и горизонтальные красные линии
отображают текущие координаты курсора в сетке.
В области SELECTED PATCH в правой верхней
части экрана отображается информация о входе и
входном канале ячейки, на которую наведен курсор.
При щелчке по ячейке откроется окно подтверж-
дения изменения настроек коммутации.
5 Нажмите кнопку ОК в окне подтверждения
Новые настройки коммутации вступят в силу, и в
соответствующей ячейке появится символ “
” .
Чтобы отменить коммутацию, щелкните по сим-
волу “
” еще раз.
Совет
• Чтобы измененить настройки коммутации без
окна подтверждения, откройте раздел PREFERENCE
1 функции UTILITY и отключите параметр PATCH
CONFIRMATION (стр. 204).
• Чтобы быстро вывести курсора за пределы сетки или
перевести его на сетку, удерживайте клавишу [SHIFT] и
нажмите клавиши CURSOR: [◄], [►], [▲], [▼].
Примечание
Один вход можно назначить на несколько входных кана-
лов, но несколько входов на один входной канал назна-
чить нельзя.
Изменение настроек коммутации выхода
Номер входного
канала
Имя входного
канала
Вход
КОММУТАЦИЯ ВЫХОДОВ
Верхняя часть данной области
отображает тип выхода, ID выхода,
а также номер назначенных выход-
ных каналов.
Отображает номер выходов, назна-
ченных на выходные каналы.
Отображает номер выходного канала.
Для коммутации выхода с выходным
каналом щелкните по этой ячейке для
отображения символа “
”.
Работа с устройством
