PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

5

42

INPUT PATCH (коммутация входов)

Назначает соответствие между входным сигналом
и входным каналом.

Ø

(фаза)

Переключает фазу входного сигнала.

MS DECODE (MS-декодер) (только каналы
INPUT/ST IN)

Включает/выключает обработку MS-декодером
при подключенном MS-микрофоне.

ATT

(аттенюатор)

Ослабляет/усиливает уровень входного сигнала.

HPF (обрезной фильтр низких частот)

Обрезает частоты, находящиеся ниже заданной
частоты.

4 BAND EQ (4-полосный эквалайзер)

Четырехполосный параметрический эквалайзер;
HIGH (высокие), HIGH MID (выше средних), LOW
MID (ниже средних) и LOW (низкие).

GATE (гейт) (только каналы INPUT и ST IN)

Динамический процессор, который используется
для гейтинга или дакинга.

COMP (компрессор) ( только каналы INPUT и
ST IN)

Динамический процессор, который может быть ис-
пользован как компрессор, экспандер или лимитер.

INPUT DELAY (задержка на входе) (только
каналы INPUT и ST IN)

Может быть использован для точной настройки
временной задержки между каналами.

LEVEL/DCA

1—8

Настраивает входной уровень эффекта

ON

(вкл./выкл.)

Включает/выключает входной канал. Если нахо-
дится в положении выкл. — канал выключен.

PAN

(панорама)

Настраивает панораму сигнала, посланного со
входного канала на шину STEREO. При необходи-
мости настройка панорамы может быть примене-
на к сигналу, посылаемому на две спаренные шины
MIX.

LCR

(левый/центральный/правый)

Посылает трехканальный сигнал (левый/правый и
центральный канал) на шину STEREO.

MIX 1—24 (уровень посыла на шины MIX 1—24)

Настраивает уровень посыла сигнала, поступа-
ющего со входного канала на шины MIX 1—24.
Существует возможность настройки позиции,
с которой сигнал посылается на шину MIX, а
именно можно выбрать из следующих вариантов:
непосредственно перед четырехполосным эква-
лайзером, перед фейдером, после фейдера.

INSERT (разрыв) (только каналы INPUT и ST IN)

Служит для коммутации необходимого выходного
порта и входного порта с выходом с разрыва/вхо-
дом на разрыв, что позволяет использовать вне-
шний процессор эффектов или другие включен-
ные в разрыв устройства. Можно переключаться
между выходом с разрыва и входом на разрыв.

DIRECT OUT (прямой выход) (только каналы
INPUT и ST IN)

Может подключаться к выходу и посылать вход-
ной сигнал непосредственно на этот выход.

METER

(индикатор)

Измеряет уровень сигнала входного канала. Точка
измерения уровня может быть изменена.

Примечание

Назначение сигнала при коммутации входов со входными
каналами можно изменить в разделе INPUT PATCH функ-
ции INPUT PATCH.

Изменить параметры входного канала можно, исполь-
зуя элементы управления панели (например, линейка
каналов INPUT, линейка каналов ST IN/FX RTN, сек-
ция SELECTED CHANNEL) или же с помощью вызова
соответствующего раздела на экран и непосредствен-
ного редактирования параметров в этом разделе.

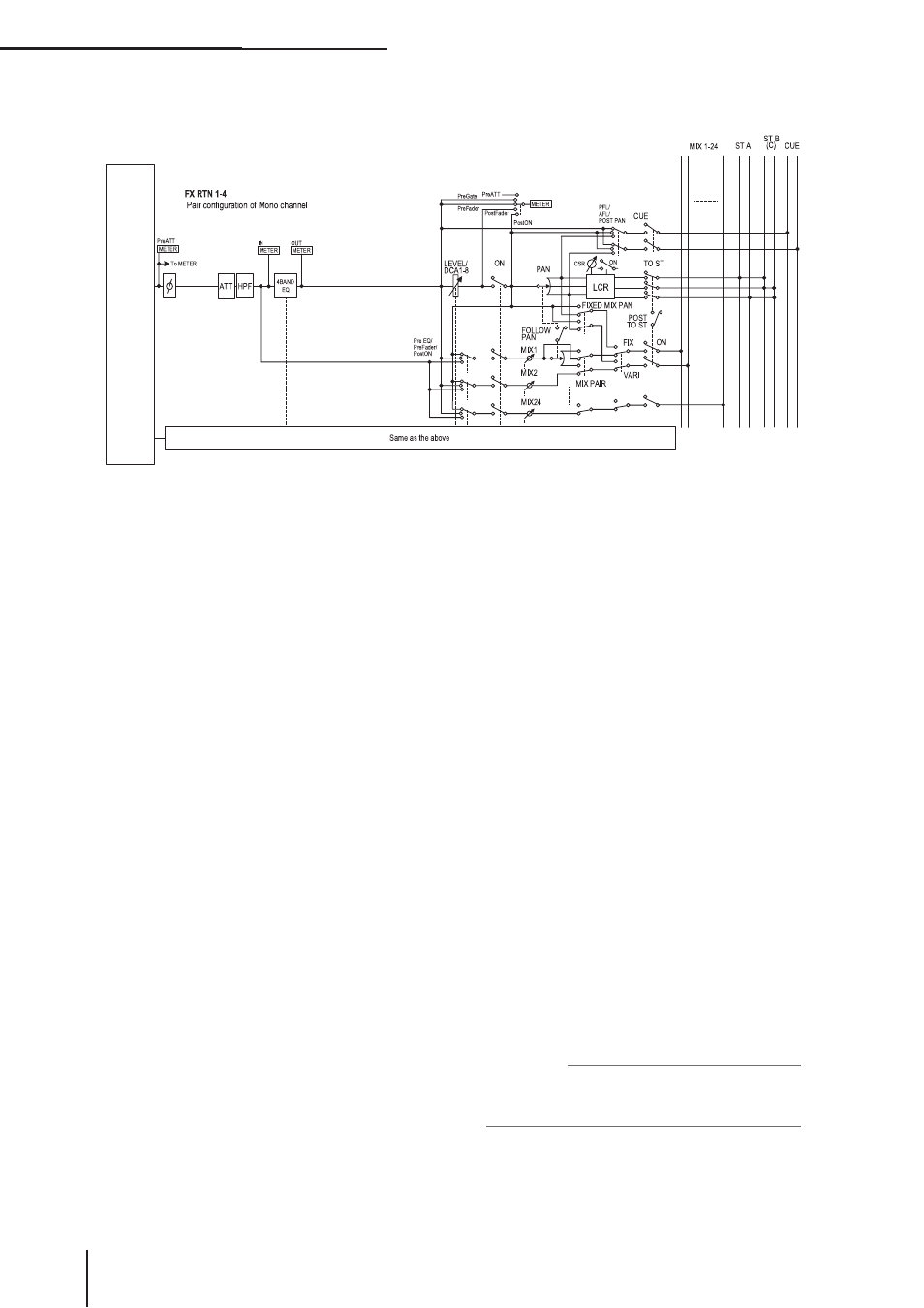

Каналы FX RTN 1—4

Эти каналы преимущественно используются для обработки сигнала (стерео) с возврата встроенных эффектов. Если
для коммутации входов установлены настройки по умолчанию, левый/правый каналы встроенных эффектов 1—4
назначены на эти каналы.

Управление входными каналами

Работа с устройством

Комму

тация вх

о

д
