Руководство Пользователя PM5D/PM5D-RH V2 / DSP5D
167
E
F
G
H
I
J
K
L
J 8 9
5
6
7
K L
a b c

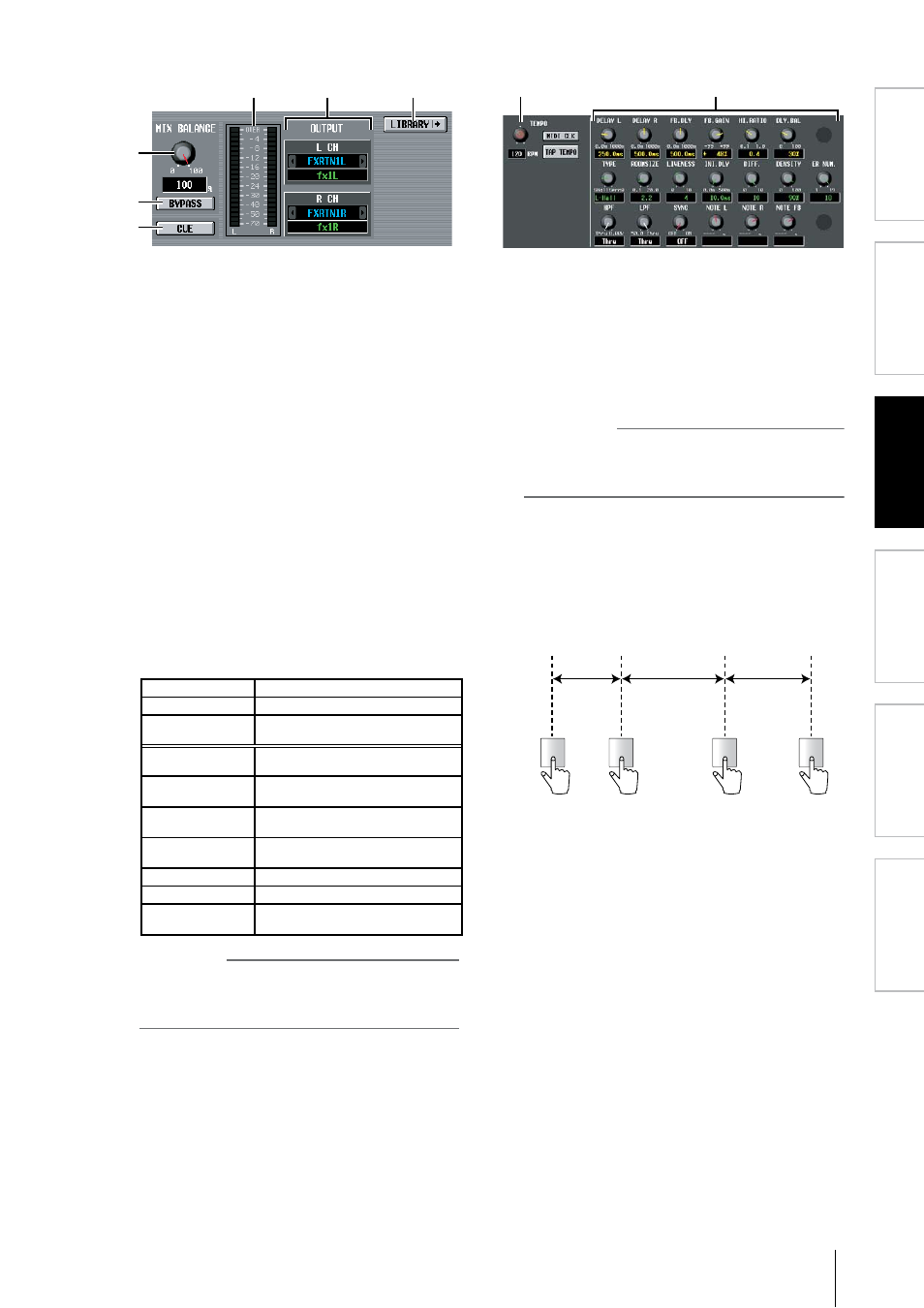

MIX BALANCE
Настраивает баланс между обработанным звуком с
эффекта и исходным сигналом.
При значении 0 (%) выводится только исходный сиг-
нал, при значении 100 (%) выводится только обрабо-
танный звук с эффекта.
BYPASS
Кнопка включает временный обход эффекта.
CUE
Эта кнопка включает контроль выхода эффекта,
отображаемого на экране. Контроль автоматически от-
ключается при переходе в другой раздел (тем не менее,
контроль остается включенным при переходе в раздел
EFFECT ASSIGN).
Индикатор выхода
Отображает уровень сигнала, подаваемого с выхода
эффекта.
Коммутация выходов
В этом поле можно выбрать направление сигнала с
левого/правого выходных каналов встроенных эффек-
тов. Выбор производится так же, как и при коммута-
ции входов. Можно выбрать следующие направления
сигнала.
CH1—CH48 Вход входных каналов 1—48
STIN1—STIN4 (L/R) Вход каналов ST IN 1—4 (L/R)
FXRTN1—
FXRTN4(L/R)
Вход каналов FX RTN 1—4
INS CH1—INS
CH48 Вход с разрыва входных каналов
1—48
INS STI (L/R) —INS
ST4 (L/R) Вход с разрыва каналов ST IN 1—4
(L/R)
INS MIX1—INS
MIX24
Вход с разрыва каналов MIX 1—24
INS MTRX1—INS
MTRX8
Вход с разрыва каналов MATRIX 1—8
INS ST A (L/R) Вход с разрыва канала STEREO A (L/R)
INS ST B (L/R) Вход с разрыва канала STEREO B (L/R)
INS MON (L/R/C)
(PM5D) Вход с разрыва канала MONITOR
(L/R/C)
Примечание
Даже при коммутации нескольких каналов в разделе INSERT PATCH
функции INPUT PATCH/OUTPUT PATCH изменение коммутации
входа/выхода в этом разделе повлечет за собой отключение
коммутации других каналов.
LIBRARY
Эта кнопка открывает раздел EFFECT LIBRARY для
выбранного эффекта.
Первое
нажатие
Четвертое
нажатие
Третье
нажатие
Второе
нажатие
Если включена кнопка MIDI CLK, параметр ТЕМРО
будет синхронизирован с сообщениями MIDI-синхро-
низации, приходящими с MIDI-порта.
Параметры эффектов
В этой области отображаются параметры выбранного
типа эффектов.
В среднем интервалы вводятся в качестве
параметра стоимость (в среднем а, б, и с)
Информация, от
раж
аемая на
дисплее
Меню
ф
ункций
Общие
ф
ункции
Прило
ж
ения
Функции
INPUT
К
о
мм
у
т
ация
вых
о
д
ов
Параметр TEMPO
Здесь отображается темп, если выбран эффект
задержки или модуляции. Параметр ТЕМРО измеря-
ется в ударах в минуту (BMP). Для эффекта задержки
устанавливается DELAY (время задержки), а для
эффекта модуляции устанавливается FREQ (частота
модуляции).
Примечание
Для некоторых типов эффектов вместо параметра ТЕМРО
может отображаться уникальный параметр эффекта. Напри-
мер, если выбран эффект FREEZE, здесь отображается кнопка
записи/воспроизведения входного сигнала.
Значение ВРМ можно изменить при помощи регуля-
тора на экране или многократным нажатием кнопки
ТАР ТЕМРО (в этом случае определяется средний
интервал между нажатиями кнопки; если средний
интервал выходит за рамки 20—300 ударов в минуту,
он будет проигнорирован).
