Функция MON/CUE

Индикатор выходного уровня

Отображает выходной уровень выходов 2TR OUT
DIGITAL 1—3.

SRC (конвертер частоты дискретизации)

Здесь можно включить/выключить и выбрать частоту кон-
вертеров частоты дискретизации, встроенных в выходы
2TR OUT DIGITAL 1—3. Можно выбрать частоту выхода
44,1 кГц или 48 кГц. Кнопка включения/выключения имеет
два значения: ON (вкл.) и THROUGH (выкл.).

Fs (частота дискретизации)

Отображает частоту дискретизации, на которой работает
PM5D.

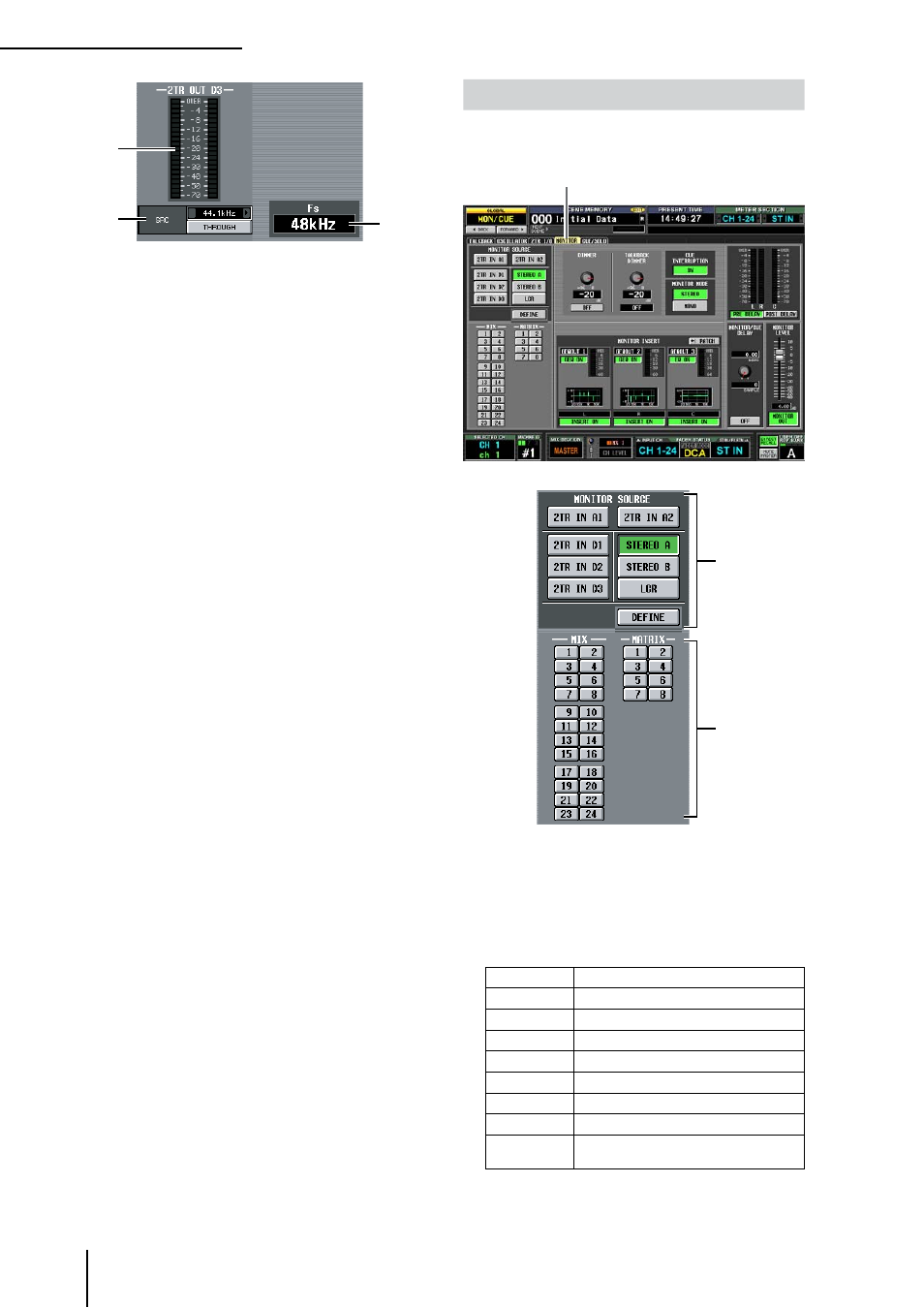

Раздел MONITOR

В этом разделе можно настроить параметры и выполнять
действия, связанные с мониторингом.

MONITOR SOURCE

Выбирает источник мониторинга с выходов L/R/C
MONITOR OUT. Можно выбрать 2TR IN A1/A2, 2TR
IN D1—D3 или DEFINE, а также параллельно выбрать
STEREO A/B или LCR. Эти кнопки аналогичны различ-
ным клавишам секции MONITOR верхней панели.

Входной сигнал входа 1 2TR IN ANALOG

Входной сигнал входа 2 2TR IN ANALOG

Входной сигнал входа 1 2TR IN DIGITAL

Входной сигнал входа 2 2TR IN DIGITAL

Входной сигнал входа 3 2TR IN DIGITAL

Выходной сигнал канала STEREO A (*)

Выходной сигнал канала STEREO B (*)

Выходной сигнал канала LCR (*)

Сигнал, выбранный в секции DEFINE (

2

)

этого раздела

Если источник мониторинга отмечен звездочкой (*), вы-
ходной сигнал будет изменяться в зависимости от того,
