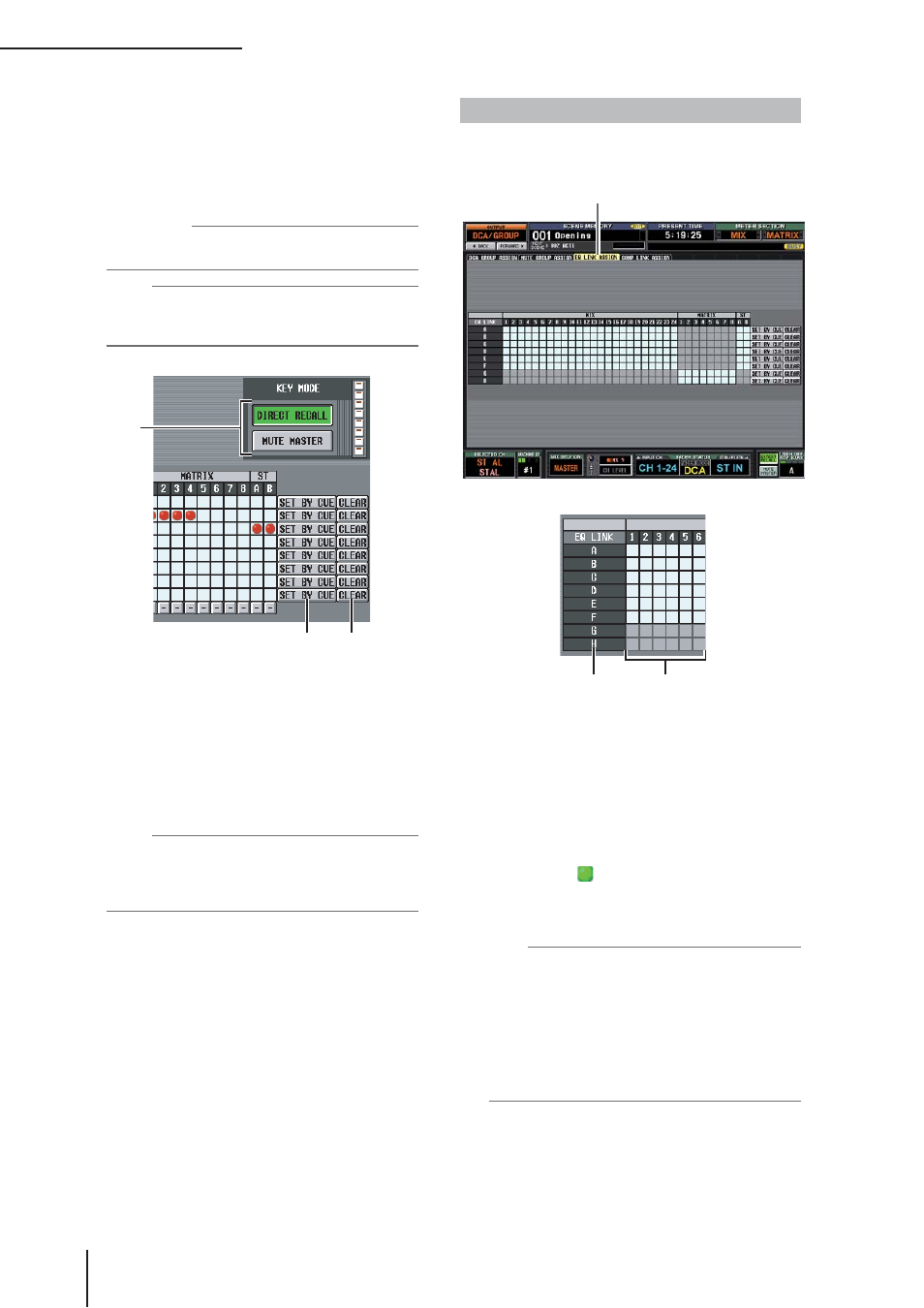

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание

260

6

5

7

EQ LINK ASSIGN

1

2

Функция OUTPUT DCA/GROUP

MUTE

SAFE

Эти кнопки временно отменяют отключение звука
канала. Если на кнопке отображается «–», при ее
нажатии на ней отобразится «ON». После этого
соответствующий выходной канал будет исключен
из mute-групп. Нажмите кнопку еще раз, чтобы
вернуться к первоначальным настройкам.

Примечание

Как правило, операции MUTE SAFE могут выполняться
независимо от памяти сцены.

Совет

Mute-группы 1—8 могут использоваться как для входных,
так и для выходных каналов. Оба типа каналов могут
быть назначены на группу с одним и тем же номером.

SET BY CUE (назначение клавишей

[CUE])

Эта кнопка указывает, используется ли клави-
ша [CUE] для назначения или отмены назначе-
ния mute-групп. Если кнопка SET BY CUE для
mute-группы включена, нажатие клавиши [CUE]
входного канала назначит данный канал на соот-
ветствующую группу (чтобы отменить назначение,
нажмите клавишу [CUE] еще раз).

Совет

Кнопку SET BY CUE можно включить только для одной
mute-группы. При переходе в другой раздел или отключе-
нии питания пульта кнопка автоматически отключа-
ется.

CLEAR

Эта кнопка удаляет все выходные каналы, назна-
ченные на эту mute-группу.

DIRECT RECALL/MUTE MASTER

Эти кнопки аналогичны кнопкам DIRECT
RECALL/MUTE MASTER, расположенным в ниж-
ней части экрана ( стр.165).

Раздел EQ LINK ASSIGN

Здесь можно указать входные каналы, которые

будут назначены на группы привязки к эквалайзеру

A — H. Настройки эквалайзера действуют на все

каналы, входящие в одну группу.

Группа привязки к эквалайзеру

Здесь указаны номера групп привязки к эквалай-
зеру. Номер ячейки в сетке, на которую наведен
курсор, выделен цветом.

Сетка

Здесь можно назначить входные каналы (горизон-
тальные ряды) на группы привязки к эквалайзеру
(вертикальные ряды). Текущее назначение отме-
чено кружком

. Чтобы создать или отменить

назначение, переведите курсор на нужную ячейку
и нажмите клавишу [ENTER] (или просто щелкни-
те по соответствующей ячейке).

Совет

Каналы MIX и STEREO A/B можно назначить только на

группы привязки к эквалайзеру A — F, а каналы MATRIX
можно назначить только на группы G или H.

Комбинации, которые назначить невозможно, выделе-

ны серым цветом.

Входные и выходные каналы назначаются на разные

группы привязки к эквалайзеру. Для входных каналов
используются группы A — H, а для выходных каналов
— группы 1—8.
