PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

67

7

1
2

3

(attenuation)

+

(boost)

0

9

2

J

8

6

4

3

5

7

1

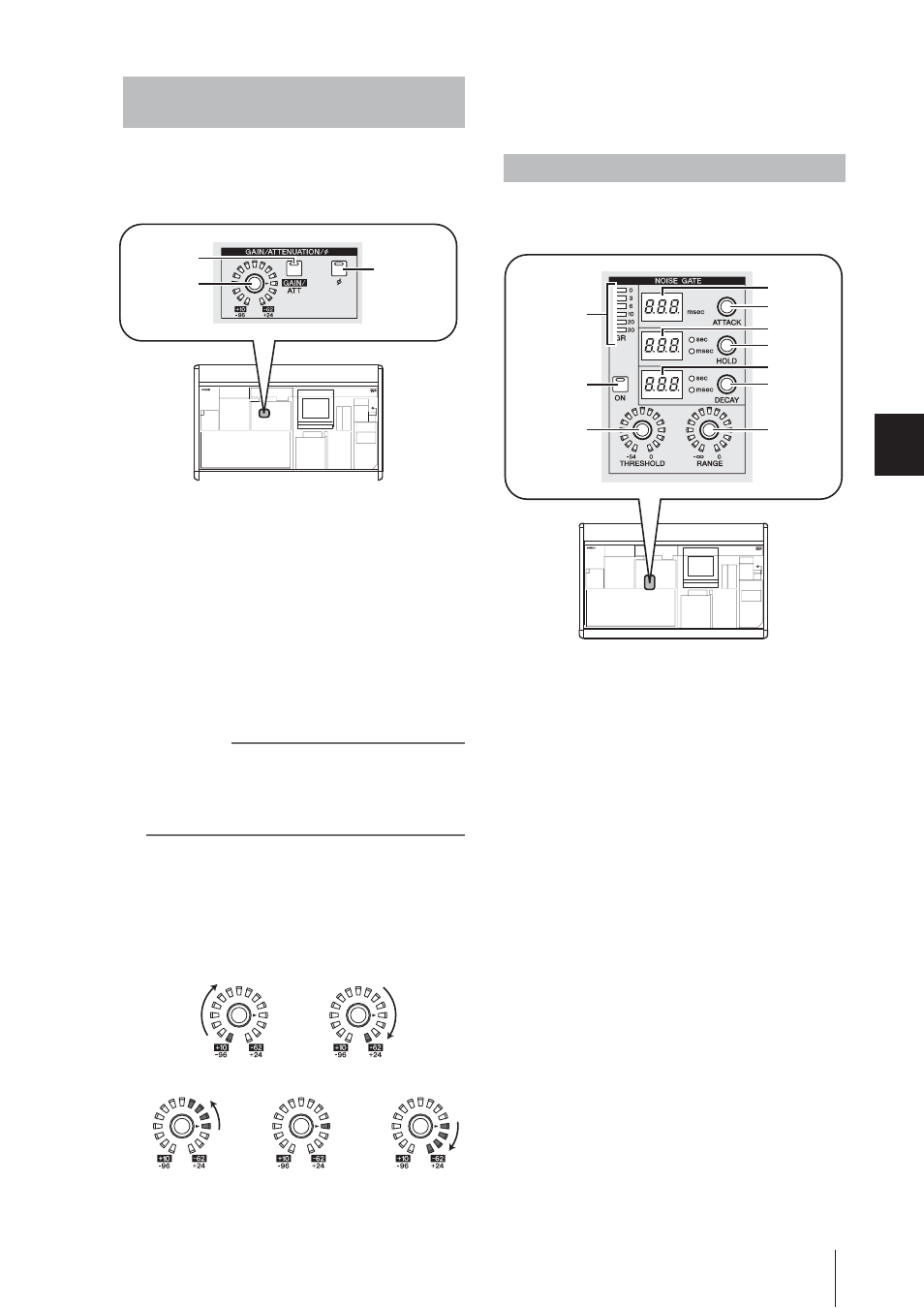

GAIN/ATTENUATION/Ø
(чувствительность/ослабление/фаза)

Позволяет изменить параметры предусилителя, ослаб-
ления после АЦП и фазы выбранного канала. Должен
быть выбран входной канал.

Клавиша

[GAIN/ATT]

Данная клавиша позволяет выбрать параметр,
регулируемый кодировщиком [GAIN/ATT] ( ).

Клавиша

[GAIN/ATT]

горит

(чувствительность)

Кодировщик регулирует входную чувствитель-
ность встроенного предусилителя, коммутиро-
ванного с входным каналом (только для моделей
PM5D-RH и DSP5D), либо внешнего предусили-
теля, поддерживающего необходимый протокол
(Yamaha AD8HR, AD824 и т. д.). Диапазон регули-
ровки: от +10 до –62.

Клавиша [GAIN/ATT] не горит (аттенюатор)

Кодировщик регулирует ослабление входного
канала после АЦП. Диапазон регулировки: от –96
до +24.

Примечание

Чувствительность нельзя выбрать для канала, к которо-
му не подключен встроенный/внешний предусилитель.

Чтобы отключить возможность выбора аттенюа-
тора, откройте раздел PREFERENCE 1 функции UTILITY
и выключите параметр ATT OPERATION ON PANEL
( стр.206).

Кодировщик

[GAIN/ATT]

В зависимости от состояния клавиши [GAIN/
ATT] ( ), данный кодировщик управляет вход-
ной чувствительностью встроенного/внешнего
предусилителя, подключенного к входному каналу
или ослаблением после АЦП. Индикаторы вокруг
кодировщика изменятся следующим образом.

Клавиша

[GAIN/ATT]

горит

(чувствительность)

Клавиша [GAIN/ATT] не горит (аттенюатор)

Клавиша

[Ø]

Переключает фазу выбранного входного канала.
Если данная клавиша включена, фаза перевернута.

NOISE GATE

Позволяет изменить параметры гейта обрезки шума
для выбранного канала. Должен быть выбран входной
канал или канал ST IN.

Индикатор GATE GR

Данный индикатор отображает степень подавле-
ния гейтом выбранного канала.

Клавиша [ON] секции GATE

Данная клавиша включает/выключает гейт для
выбранного канала.

Индикатор [ATTACK] секции GATE

Отображает время атаки гейта в миллисекундах.

Кодировщик [ATTACK] секции GATE

Устанавливает время атаки гейта (период от мо-
мента превышения сигналом порогового уровня
до открытия гейта).

Индикатор [HOLD] секции GATE

Отображает время удержания гейта в милли-
секундах или секундах (загорается индикатор
соответствующей единицы измерения).

Кодировщик [HOLD] секции GATE

Устанавливает время удержания гейта (период
от момента опускания сигнала ниже порогового
уровня до закрытия гейта).

Индикатор [DECAY] секции GATE

Показывает время закрытия гейта в миллисекун-
дах или секундах.

Кодировщик [DECAY] секции GATE

Устанавливает время закрытия гейта (период, на
протяжении которого будет закрываться гейт).

Кодировщик [THRESHOLD] секции GATE

Устанавливает пороговый уровень срабатывания
гейта (уровень, при котором гейт открывается
или закрывается). Гейт откроется при превыше-
нии сигналом данного уровня и закроется, когда
сигнал опустится ниже данного уровня.

Работа с устройством

Р

а

бо

та

с с

екцией SELEC

TED CHANNEL

(ослабление)

(усиление)
