Yamaha DSP5D - Инструкция (Страница 56)

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
6
56
Управление выходными каналами
• 8 BAND EQ (8-полосный эквалайзер, каналы
MIX и каналы STEREO A/B)
Это восьмиполосный (четыре верхних полосы +
четыре нижних полосы) параметрический эква-
лайзер.
• 4 BAND EQ (4-полосный эквалайзер, каналы
MATRIX)
Четырехполосный параметрический эквалайзер
(HIGH, HIGH MID, LOW MID и LOW).
• COMP (компрессор)
Процессор динамической обработки, который
может использоваться в качестве компрессора,
экспандера или лимитера.
• LEVEL (уровень)
Служит для настройки выходного уровня канала.
• ON (вкл./выкл.)
Включает/выключает канал. При выключенном
положении звук канала полностью отключается.
• OUTPUT DELAY (задержка выхода)
Задержка выходного сигнала. Может исполь-
зоваться для точной настройки синхронизации
каналов.
• OUT ATT. (выходной аттенюатор)
Ослабляет или усиливает уровень выходного сиг-
нала канала.
• METER (индикатор)
Отображает выходной уровень выходного канала.
Точку измерения уровня можно изменить.
• MIX TO STEREO (каналы MIX )
Включает и выключает сигнал, посылаемый с
канала MIX на шину STEREO.
• TO MATRIX (каналы MIX и каналы STEREO
A/B)
Включает и выключает сигнал, посылаемый с
канала MIX на шину MATRIX.
• PAN (каналы MIX)
Настраивает панораму сигнала, посылаемого с
канала MIX на шину STEREO.
• BAL (баланс, каналы STEREO)
Настраивает баланс громкости левого/правого
каналов STEREO.
• LCR (левый/центральный/правый, каналы
MIX)
Посылает трехканальный сигнал (левый/правый и
центральный каналы) на шину STEREO.
• INSERT
Коммутирует нужный выход и вход с выходом/
входом разрыва, позволяя подключить в разрыв
внешний процессор эффектов или другое устройс-
тво. Точки входа/выхода разрыва можно изме-
нить.
• OUTPUT PATCH
Назначает выходные каналы на выходы.
Совет
Каналы STEREO A/B и каналы MATRIX 1—8 всегда подключе-
ны к выходам STEREO OUT A/B и к выходам MATRIX OUT 1—8
соответственно. Однако можно изменить параметры
коммутации выхода, чтобы сигналы с этих выходных
каналов и каналов MIX 1—24 посылались на слоты 1—4,
выходы OUT DIGITAL и выходы MIX OUT.

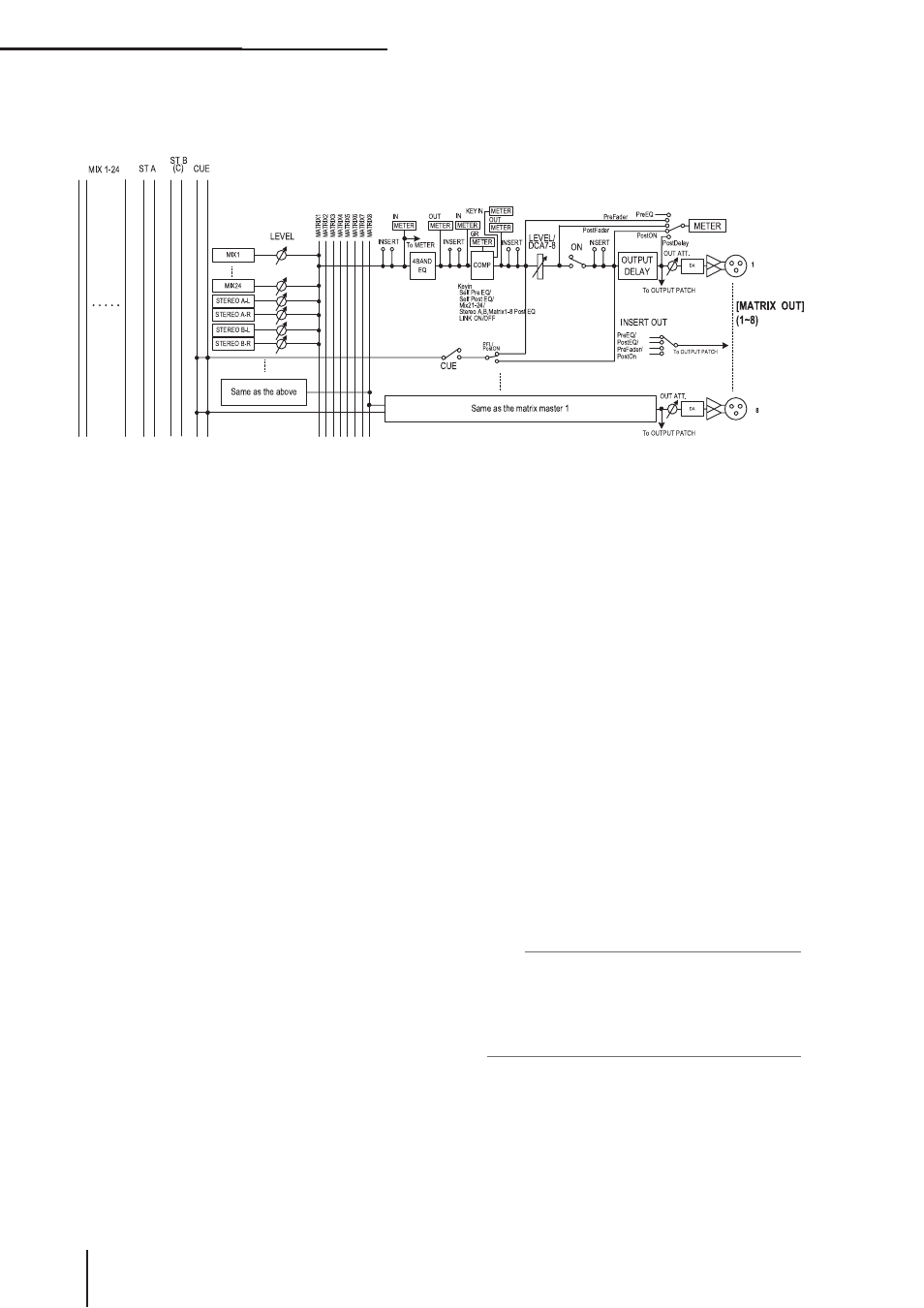

Каналы MATRIX 1—8
Сигнал, приходящий с каналов MIX или каналов STEREO A/B на шины MATRIX, выводится через эти каналы на
выходы MATRIX OUT.
Работа с устройством
