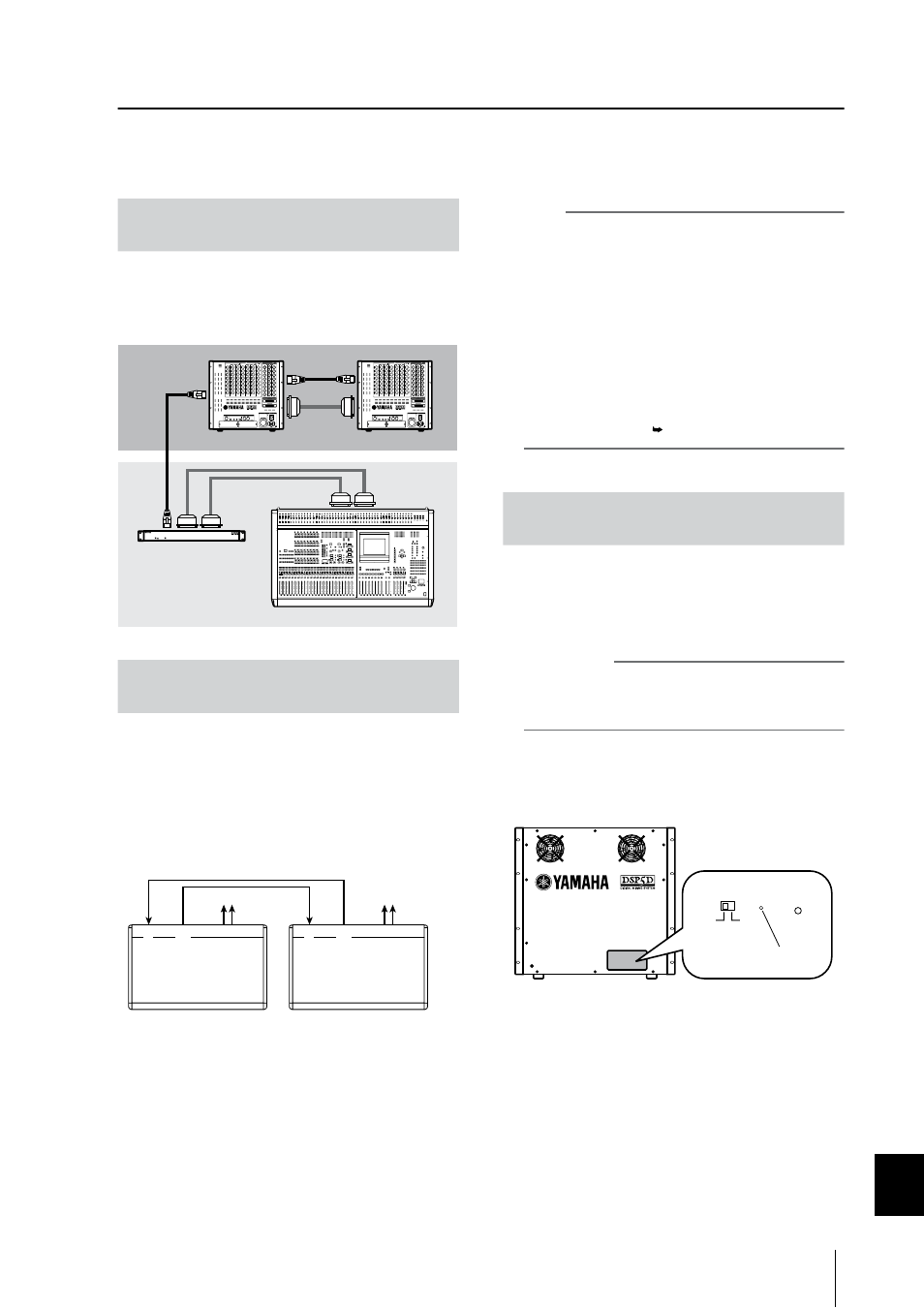

Использование последовательного подключения
Существует возможность объединять шины нескольких устройств с помощью последовательного подключения PM5D и
DSP5D, подключения нескольких модулей PM5D (до четырех) или подключения PM5D к другому микшерскому пульту
(Yamaha DM2000/02R96 и др.). При последовательном подключении модулей PM5D/DSP5D сохранение/загрузка сцен, конт-
роль/соло и диммер также могут управляться совместно.
Пример последовательного подключе-
ния PM5D и DSP5D
До двух модулей DSP5D можно подключить последова-
тельно к одному модулю PM5D. С помощью цифрового
устройства коммутации DCU5D можно устанавливать
удаленные подключения по кабелю Ethernet. Подробное
описание см. на стр. 31.
Аудиосигнал
модулей
А+В
Пример последовательного
подключения модулей PM5D
Здесь описана работа с последовательным подключением
на примере двух последовательно подключенных модулей
PM5D.
Для последовательного подключения двух модулей PM5D
необходимо подключить порты CASCADE IN и CASCADE
OUT двух модулей друг к другу. Данное подключение поз-
воляет передавать и принимать выходные сигналы шин
MIX, STEREO и CUE между двумя модулями.
При определении одного устройства в последовательном
подключении как ведущего, а другого как ведомого, по-
является возможность совместного управления функци-
ями сохранения/загрузки сцен и контроля/соло для двух
связанных модулей PM5D (настройки устанавливаются в
разделе MIXER SETUP функции SYS/W.CLOCK). Модуль
PM5D, подключенный как ведущее устройство, будет вы-
давать управляющие сигналы (сигналы по выполнению
определенных действий) через свой порт CASCADE IN, а
PM5D, подключенный как ведомое устройство, получает
сигналы через свой порт CASCADE OUT.
Указание ID устройства DSP5D
При последовательном подключении PM5D и DSP5D не-
обходимо назначить уникальные номера ID для каждого
устройства (PM5D и DSP5D). Для устройства PM5D необ-
ходимо назначить номер 1, для первого модуля DSP5D
— 2, для второго модуля DSP5D — 3.
Примечание
• У PM5D фиксированный номер ID устройства — 1, соответс-
твенно, нет необходимости устанавливать его явно.
• Существует возможность установки ID № 1 для устройства
DSP5D только для систем, которые не включают устройство
PM5D.
Настройка на устройстве DSP5D
Включите DSP5D и нажмите переключатель
режимов на задней панели.
Загорится один, два или три индикатора IN/
OUT [TX]/[RX] передней панели, соответствую-
щие ID устройства (1—3).
Один горящий индикатор (OUT [TX]) показывает
устройство с номером 1 (для систем, состоящих
только из DSP5D), два горящих индикатора (OUT
[TX]/[RX]) обозначают устройство номер 2 (первый
модуль DSP5D), три горящих индикатора (OUT
[TX] [RX] IN[TX]) обозначают устройство номер 3
(второй модуль DSP5D).
Др
уг
ие ф
ункции
Совет
• При необходимости последовательно подключить до четырех
модулей PM5D (т. е. порт CASCADE OUT первого устройства
подключается к порту CASCADE IN второго, порт CASCADE OUT
второго к порту CASCADE IN третьего устройства; таким
образом можно подключить до четырех модулей), необходимо
назначить модуль PM5D, расположенный последним в цепочке
(модуль PM5D, подключенный только через порт CASCADE IN)
ведущим устройством, а остальные модули PM5D ведомыми.
• При последовательном подключении модуля PM5D к Yamaha
DM2000 или 02R96 порт CASCADE OUT устройства Yamaha
DM2000 (02R96) подключается к порту CASCADE IN модуля PM5D.
Однако в этом случае невозможно связывать управление.
• Для последовательного подключения модуля PM5D к другим
внешним микшерским пультам необходимо использовать
карты ввода/вывода, установленные в слоты 1—4, для посыла
и приема аудиосигнала ( стр. 224).
