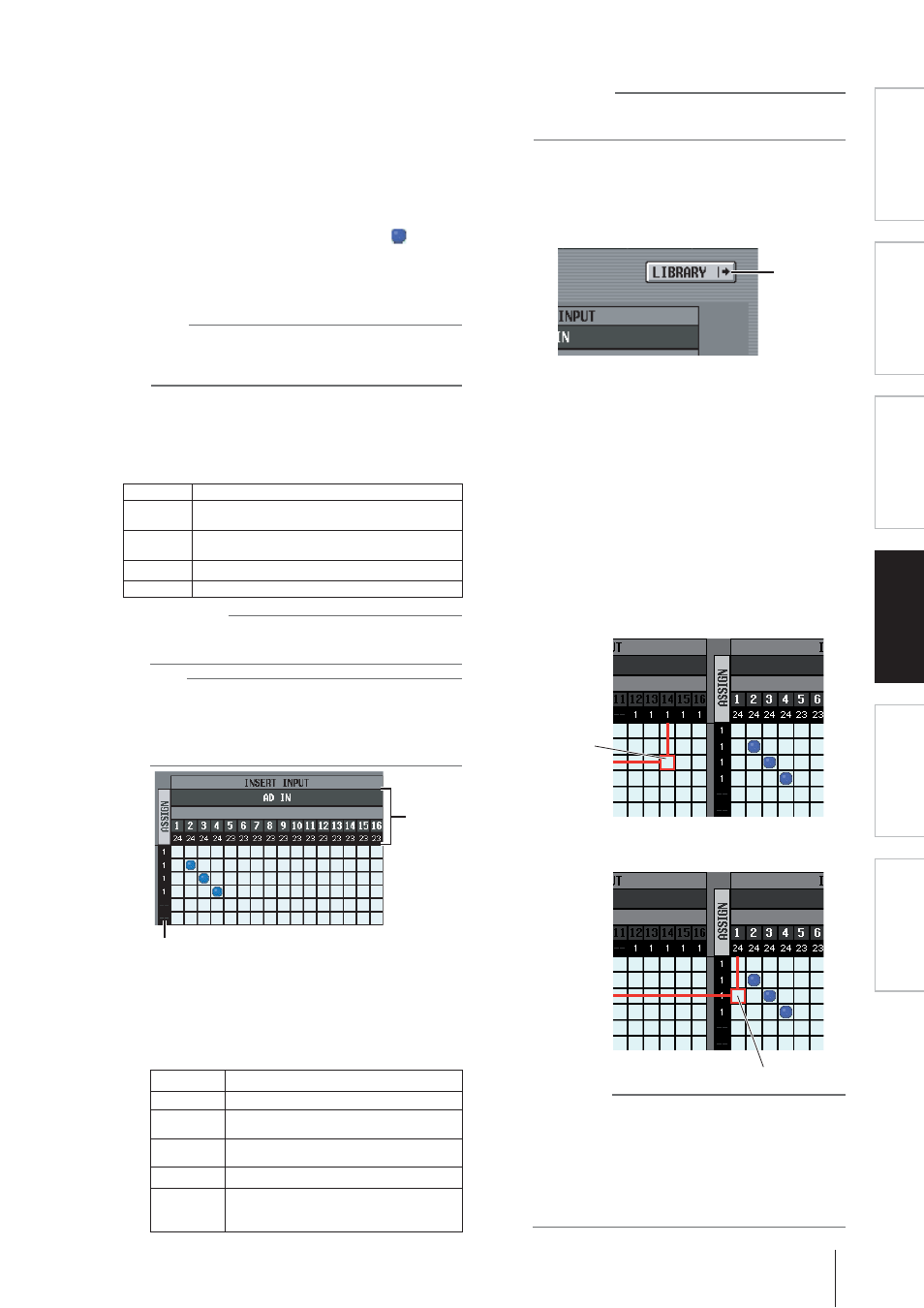

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание
Общие ф
ункции
Меню
ф
ункций
Информация о
тра-
ж
аема
я на диспе
лее
245
8
7
9
➠
+
К
о
мм
у
тация
вых
о
д
ов
ASSIGN
Здесь указано количество выходов на разрыв, на-
значенных в данный момент на каждый выходной
канал.
Сетка
Для каждого выходного канала (вертикальные
ряды) здесь можно подключить один или более вы-
ходов (горизонтальные ряды) как выходы на разрыв.
Текущая коммутация отмечена кружком
.
Щелкнув в соответствующей ячейке, можно назна-
чить или отменить коммутацию.
Красные линии слева и сверху отображают теку-
щие координаты курсора.
Совет
Управление в сетке производится одним и тем же
способом во всех разделах коммутации. Более подробную
информацию см. в «Совете» (стр. 243).
Выход
Здесь указан (начиная сверху): тип выхода, номер
выхода, номер выходного канала и количество на-
значенных выходных каналов. В качестве выходов на
разрыв можно назначить выходы следующих типов:
Примечание
В модели DSP5D вы можете выбрать выходы OMNI OUT
1—24, SLOT OUT 1—4 (SLOT OUT 3—4 — это коннектор
CASCADE OUT), FX IN 1—8 и GEQ IN 1—20.
Совет
Если в качестве выхода на разрыв вы выберете FX IN, выход
соответствующих встроенных эффектов будет автома-
тически выбран как вход с разрыва. Если в качестве выхода
на разрыв вы выберете GEQ IN, выход соответствующих
модулей GEQ, будет автоматически выбран как вход с
разрыва.
ASSIGN
Здесь указано количество входов с разрыва, назна-
ченных в данный момент для каждого входного
канала.
Вход
AD IN
Входы INPUT 1—48
AD ST IN
Входы ST IN 1—4 левый/правый
SLOT IN
Входные каналы карт ввода/вывода,
установленных в слоты 1—4
FX OUT
Левый/правый каналы выходов встро-
енных эффектов 1—8
GEQ OUT
Выходы модулей GEQ 1—20
2TR IN
Левый/правый каналы входов 2TR IN
DIGITAL 1—3 или входов 2TR IN ANALOG
1—2
MIX OUT
Выходы MIX OUT 1—24
SLOT OUT
Выходные каналы карт ввода/вывода, установленных
в слоты 1—4
FX IN
Левый/правый каналы входов встроенных эффектов
1—8
GEQ IN
Входы внутренних модулей GEQ 1—20
2TR OUT
Левый/правый каналы выходов 2TR OUT DIGITAL 1—3
Примечание
OUT 3—4 — это коннектор CASCADE OUT), FIX IN 1—8 и
GEQ IN 1—20.
Кнопка LIBRARY
Эта кнопка открывает раздел OUTPUT PATCH
LIBRARY ( стр. 247), в котором можно сохранить
или загрузить настройки коммутации для выход-
ных каналов, сохраненные в библиотеке.
Использование
клавиши [SHIFT] и кла-
виш CURSOR [◄] / [►] для управления
курсором.
Чтобы переместить курсор слева направо (или на-
оборот), удерживайте клавишу [SHIFT] и нажмите
одну из клавиш CURSOR: [◄] или [►].
Чтобы быстро перевести курсор на сетку (или вывес-
ти из нее), удерживайте клавишу [SHIFT] и нажмите
одну из клавиш CURSOR [◄], [►], [▲], [▼].
Примечание
Чтобы включить вход с разрыва, назначенный на вы-
ходной канал в этом разделе, включите кнопку ON/OFF
соответствующего выходного канала в разделе INSERT
POINT (функция OUTPUT PATCH) ( тр. 246). Однако выход
на разрыв включен всегда, независимо от состояния
кнопки ON/OFF. Исключение: при включении графического
эквалайзера в разрыв вход с разрыва автоматически
включается.
Функция
IMPUT
Курсор
Клавиша [SHIFT]
+
клавиша CURSOR [
►
]
Курсор переместится
