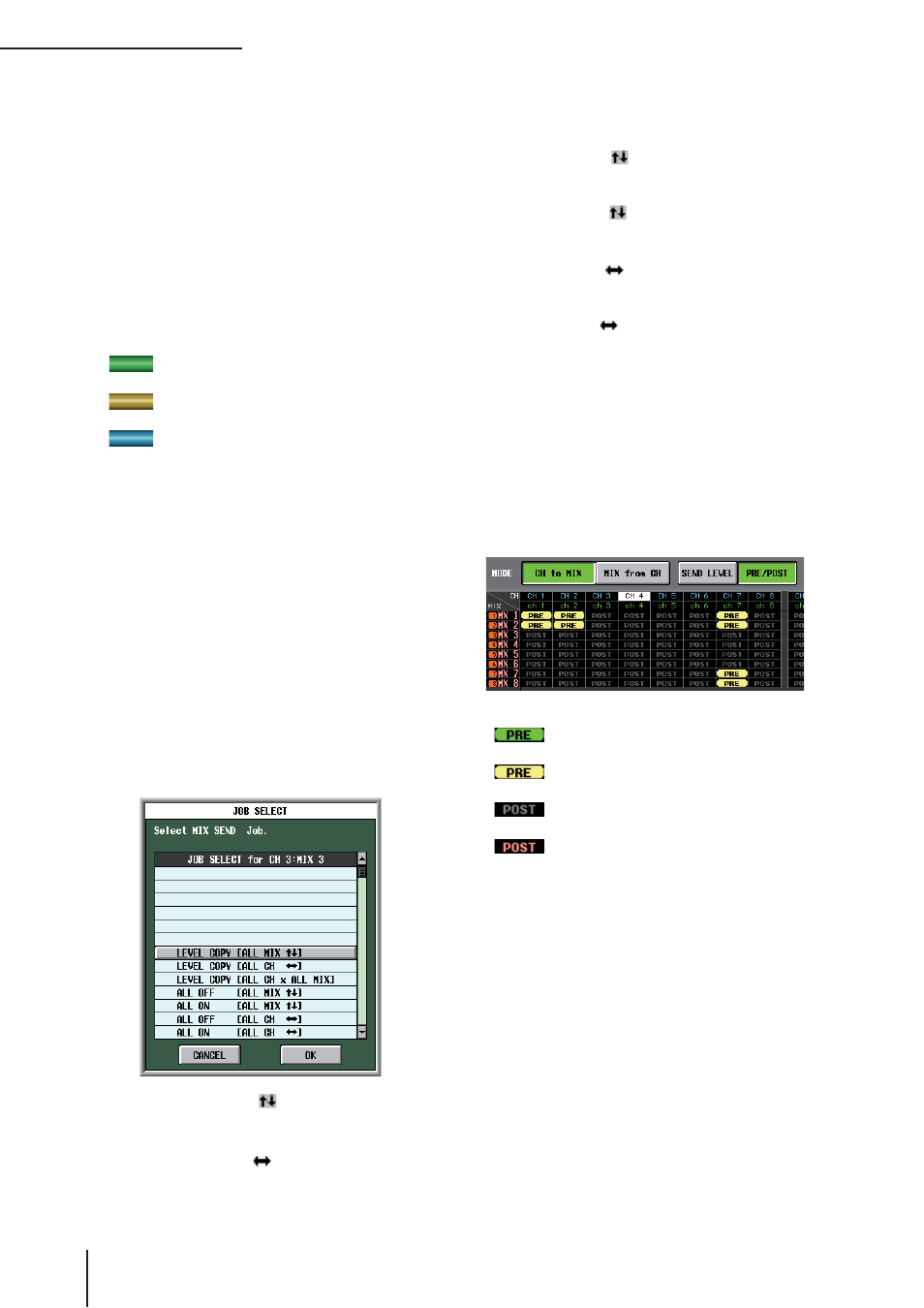

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание

306

Функция PAN/ROUTING

SEND LEVEL, PRE/POST (уровень посыла

/ точка посыла)

Выберите один из двух параметров, которые будут
отображаться в сетке.

При включенной кнопке SEND LEVEL

Уровни посыла сигналов с входных каналов на
шины MIX, отображаются в сетке в виде гистог-
раммы.

За исключением того факта, что источником
посыла являются входные каналы, а назначением
— шины MIX, данная гистограмма идентична
гистограмме в разделе MIX TO MATRIX VIEW
функции MATRIX/ST ( стр. 264).

В зависимости от точки посыла сигнала на шину
MIX цвет индикаторов в столбцах будет следующим.

(зеленый)

. . . . PRE EQ (непосредственно

перед эквалайзером)

(желтый

) . . . . PRE FADER (непосредс-

твенно перед фейдером)

(голубой)

. . . . POST ON (непосредствен-

но после клавиши [ON])
или POST TO ST (непос-
редственно после клавиши
[TO ST])

Чтобы изменить уровень посыла сигнала, пере-
местите курсор на ячейку сетки, соответствую-
щую нужному каналу и шине MIX. Затем повер-
ните кодировщик [DATA]. Чтобы включить или
отключить посыл сведенного сигнала, щелкните
по ячейке сетки, соответствующей нужному кана-
лу и шине MIX.

Если кнопка SEND LEVEL включена, можно выбрать
нужную ячейку и скопировать ее значение уровня
посыла (панорамы) на другие каналы (в горизон-
тальном направлении) или на другие шины MIX (в
вертикальном направлении). Также можно включить
или отключить все ячейки одновременно.

Для этого переведите курсор на нужную ячей-
ку, удерживайте клавишу [SHIFT] и нажмите
клавишу[ENTER] (либо щелкните по нужной ячей-
ке, удерживая клавишу [SHIFT]). Откроется окно,
отображенное на рисунке ниже. Выберите один из
пунктов и нажмите кнопку OK.

LEVEL COPY [ALL MIX

]

Скопировать значение уровня посыла (панорамы)
выбранной ячейки на все шины MIX.

LEVEL COPY [ALL CH

]

Скопировать значение уровня посыла (панорамы)
выбранной ячейки на все входные каналы.

LEVEL COPY [ALL CH x ALL MIX]

Скопировать значение уровня посыла (панорамы)
выбранной ячейки на все входные каналы и все
шины MIX.

ALL OFF [ALL MIX

]

Выключить все сигналы, посылаемые с выбранно-
го входного канала на все шины MIX.

ALL ON [ALL MIX

]

Включить все сигналы, посылаемые с выбранного
входного канала на все шины MIX.

ALL OFF [ALL CH

]

Выключить все сигналы, посылаемые со всех вход-
ных каналов на выбранную шину MIX.

ALL ON [ALL CH

]

Включить все сигналы, посылаемые со всех вход-
ных каналов на выбранную шину MIX.

ALL OFF [ALL CH x ALL MIX]

Выключить все сигналы, посылаемые со всех вход-
ных каналов на все шины MIX.

ALL ON [ALL CH x ALL MIX]

Включить все сигналы, посылаемые со всех вход-
ных каналов на все шины MIX.

При включенной кнопке PRE/POST

В этом разделе отображаются позиции посыла
сигналов с входных каналов на шины MIX.

Ниже перечислены все виды ячеек и их значение.

(зеленый) . . . PRE EQ (непосредственно

перед эквалайзером)

(желтый)

. . PRE FADER (непосредс-

твенно перед фейдером)

(серый)

. . . . POST ON (непосредствен-

но после клавиши [ON])

(красный) . . . POST TO ST (непосредс-

твенно после клавиши
[TO ST])

Чтобы изменить позицию посыла сигнала, пере-
местите курсор на ячейку сетки, соответствую-
щую нужному каналу и шине MIX. Затем щелкните
по ячейке или нажмите клавишу [ENTER] (или
поверните кодировщик [DATA]).

При включенной кнопке PRE/POST можно одно-
временно менять позицию посыла всех ячеек. Для
этого удерживайте клавишу [SHIFT] и щелкните
по нужной ячейке (либо переведите курсор на
нужную ячейку, удерживайте клавишу [SHIFT]
и нажмите клавишу[ENTER]. Откроется окно,
отображенное на рисунке ниже. Выберите один из
пунктов и нажмите кнопку OK
