Эффекты

В этой главе описаны функции и работа с встроенными эффектами PM5D.

О встроенных эффектах

В PM5D есть восемь встроенных модулей эффектов. Для использования в каждом модуле можно выбрать один из 55 типов
эффектов.

Примечание

Восемь модулей эффектов могут также быть использованы как
графические эквалайзеры ( стр. 119).

Для использования встроенных эффектов через посыл/
возврат назначьте выход канала MIX на вход эффекта,
а выход эффекта на входной канал. В данном случае,
соответствующая шина MIX используется как посыл на
эффект по шине AUX, а входной канал используется как
возврат с эффекта. По умолчанию выходы эффектов L/R
1—4 назначены на каналы FX RTN L/ R 1—4.

В качестве альтернативы можно подключать встроен-
ные эффекты в разрыв канала, назначая вход/выход
встроенных эффектов на выход/вход разрыва канала.

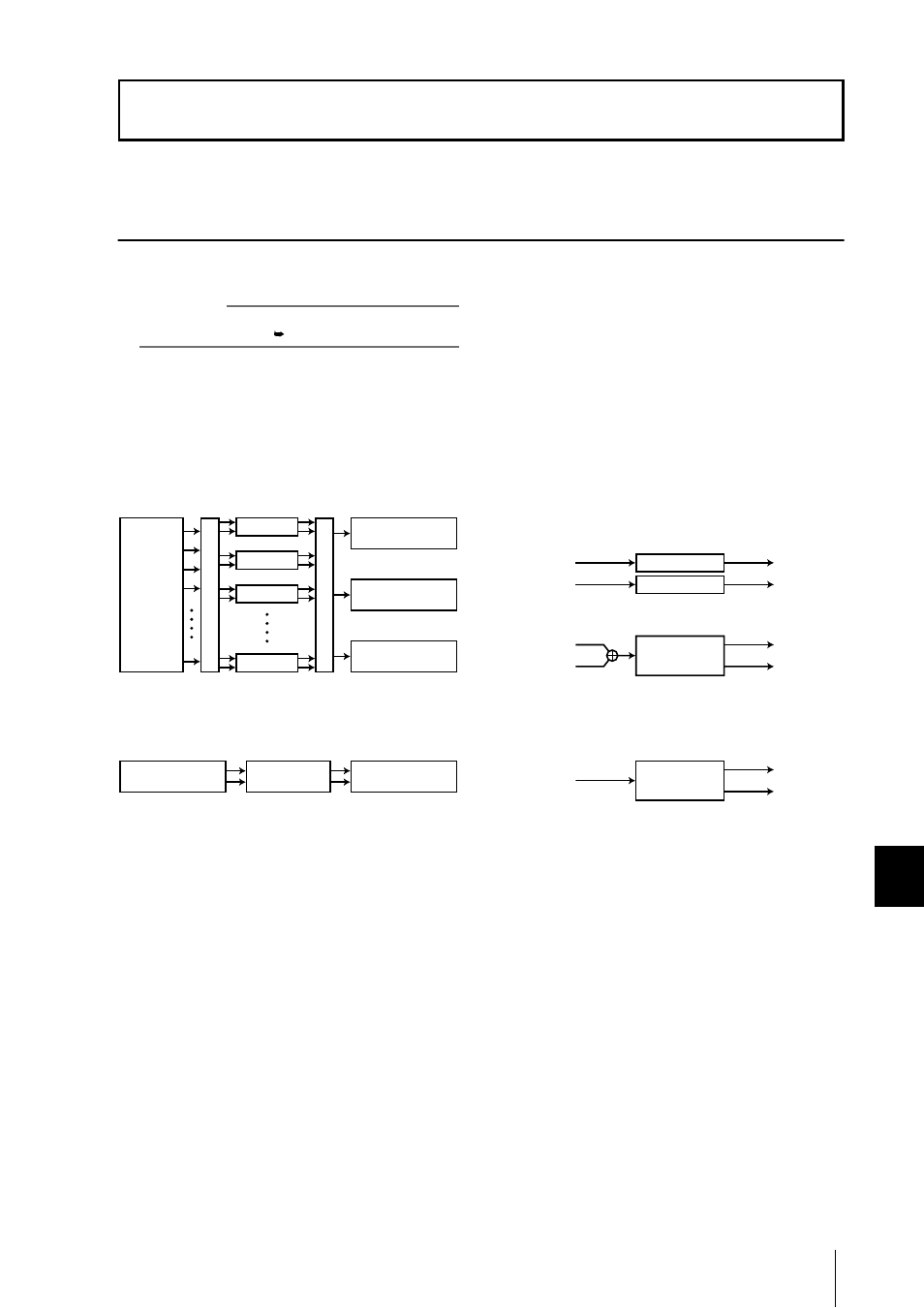

Типы эффектов PM5D делятся на две категории: стереоэф-
фекты, которые обрабатывают входные сигналы право-
го/левого канала независимо, и эффекты со сведением,
которые сводят два канала перед обработкой сигнала. Если
сигнал назначен и на правый, и на левый вход эффекта,
способ обработки стереоканалов будет зависеть от вы-
бранного типа— стереоэффект или эффект со сведением,
как показано ниже.

Если сигнал назначен только на один вход эффекта, он
будет обработан как моновход/стереовыход независимо от
того, выбран ли стереоэффект или эффект со сведением.

ВХОД R

Выходы
каналов
MIX
1—24

К

О

ММУ

ТАЦИЯ

ВЫХ

О

ДОВ

ЭФФЕКТ 1

ЭФФЕКТ 2

ЭФФЕКТ 3

ЭФФЕКТ 8

К

О

ММУ

ТАЦИЯ

ВХ

О

ДОВ

Входы входных

каналов 1—48

Входы каналов

ST IN 1—4

Входы каналов FX

RTN 1—4

Выход с разрыва

выбранного канала

ЭФФЕКТ

Вход на разрыв

выбранного канала

Стереоэффекты

ВХОД L

ЭФФЕКТ L

ВОЗВРАТ L

ВХОД R

ЭФФЕКТ R

ВОЗВРАТ R

Эффекты со сведением

ВХОД L

ВОЗВРАТ L

ВХОД R

ВОЗВРАТ R

ЭФФЕКТ

ЭФФЕКТ

INPUT L
or R

ВХОД L

Эффек

т

ы
