PM5D/PM5D-RH V2 / DSP5D
201
3
4
5
❏
1
DME64N
PM5D
CASCADE IN
CASCADE
OUT
DME64N
PM5D
PM5D
DSP5D
CASCADE IN
DME series
DME64N
DSP5D
CASCADE IN
HUB
o
Информация, от
раж
аемая на
дисплее
Меню
ф
ункций
Общие
ф
ункции
Прило
ж
ения
Функции
INPUT
К
о
мм
у
т
ация
вых
о
д
ов
Развет-
витель
Коннектор
Коннектор
Коннектор
CASCADE IN
Коннектор
CASCADE OUT
Модуль DME
Коннектор CobraNet
К коннектору CASCADE IN
Коннектор
CASCADE OUT
Коннектор
CASCADE IN
Коннектор
CASCADE OUT
К коннектору
CASCADE IN (D-SUB)
Коннектор
CASCADE OUT
(D-SUB)
Коннектор
CASCADE IN
Коннектор
CASCADE OUT

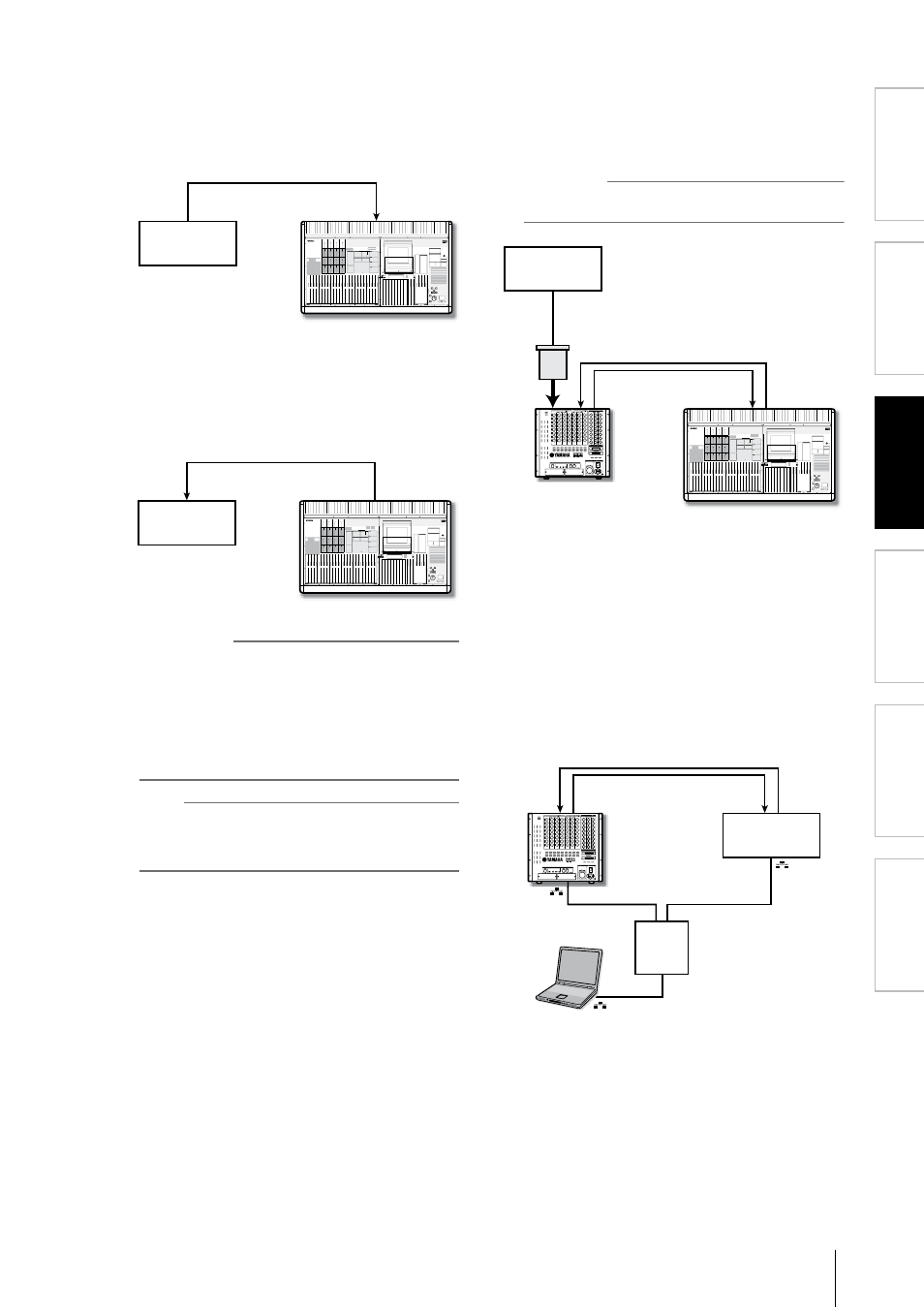

Одностороннее подключение с использованием пор-
тов CASCADE IN/OUT — 1 (только для DME64N)
Данный метод является односторонним подключением,
которое посылает аудиосигнал с модуля DME64N на
модуль PM5D через порт CASCADE IN.
Одностороннее подключение с использованием пор-
тов CASCADE IN/OUT — 2 (только для DME64N)
Данный метод является односторонним подключением,
которое посылает аудиосигнал с модуля PM5D на модуль
DME64N через порт CASCADE OUT.
Примечание
При использовании подключения через CASCADE IN/OUT
разъемы CASCADE IN/OUT используются только как порты, а
настройки будут таким же, как при использовании слотов
для ввода/вывода. В области CASCADE CONNECTION раздела
MIXER SETUP (функция SYS/W.CLOCK), необходимо настроить
назначение коннектора CASCADE IN на порт SLOT IN (при ис-
пользовании порта CASCADE IN), или назначение порта SLOT
OUT на коннектор CASCADE OUT (при использовании порта
CASCADE OUT).
Совет
При желании можно управлять модулем серии DME с модуля
PM5D без передачи и приема аудиосигнала. В данном случае нужно
просто установить одно из подключений, показанных в приме-
рах — ; при этом управляющие сигналы будут посылаться с
модуля PM5D на модуль серии DME.
Подключения с DSP5D
При последовательном подключении модулей PM5D и DSP5D
необходимо установить карту MY-16CII CobraNet в слот мо-
дуля DSP5D (устройство №2), и использовать кабель Ethernet
для подключения модуля DSP5D к модулю серии DME.
Примечание
Для управления модулем серии DME с модуля PM5D нельзя использо-
вать карту AVY16-ES EtherSound, производимую фирмой AuviTran.
Действия по подключению модуля
DSP5D и модуля серии DME.
Двустороннее подключение с использованием портов
CASCADE IN/OUT (только для DME64N)
В этом примере показано подключение портов CASCADE
IN и CASCADE OUT модулей DSP5D и DME64N соответс-
твенно для двусторонней передачи аудиосигнала.
