PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
69
7
1 3
2
2
1
3
9
8
7
45 6
Кодировщик [GAIN] секции COMP
Устанавливает компенсацию усиления сигнала,
прошедшего через компрессор.

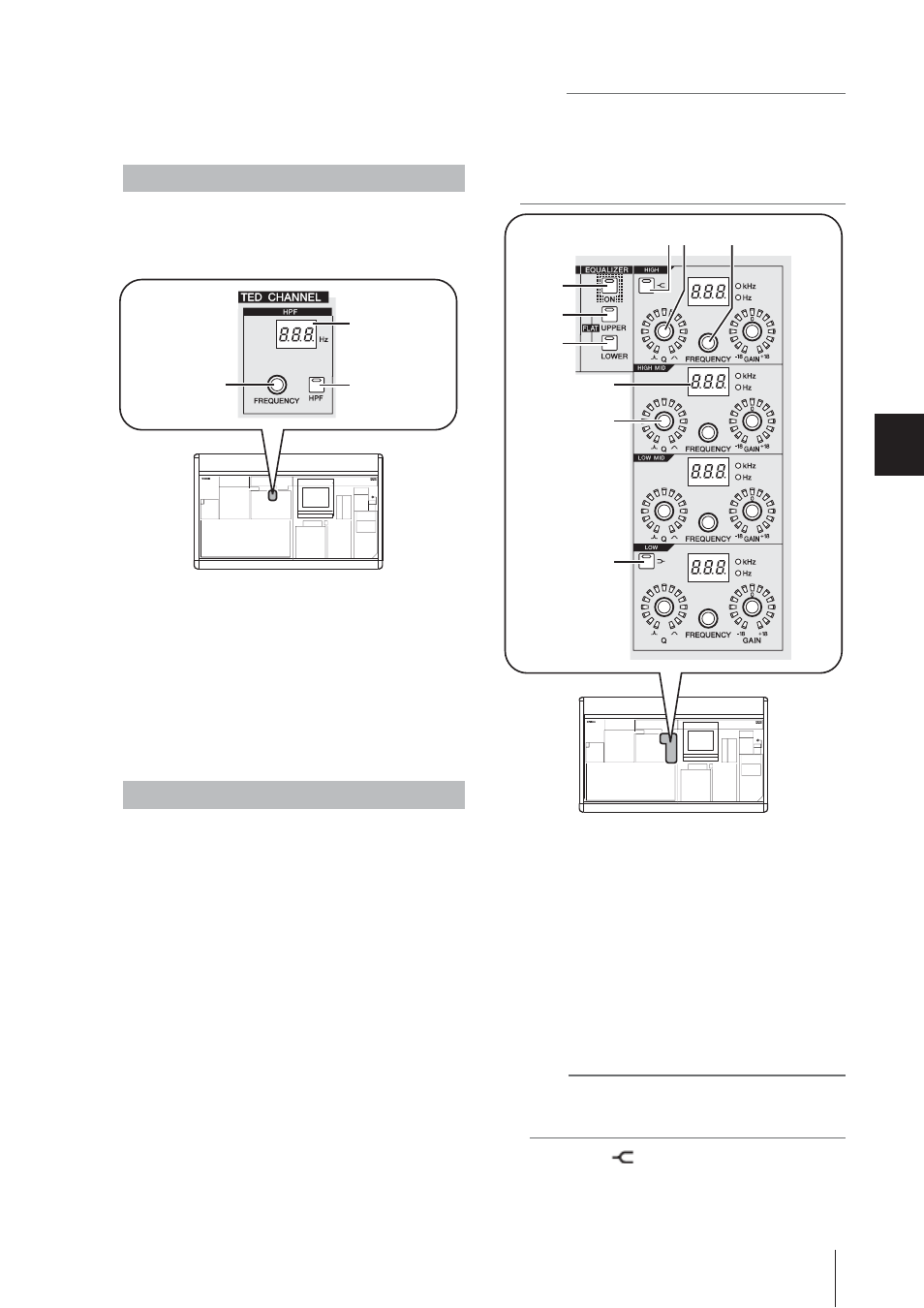

HPF (обрезной фильтр низких частот)
Позволяет изменить параметры обрезного фильтра
низких частот для выбранного канала. Должен быть
выбран входной канал.
Кодировщик [FREQUENCY] секции HPF
Устанавливает частоту среза обрезного фильтра
низких частот.
Индикатор [FREQUENCY] секции HPF
Отображает выбранную частоту среза обрезного
фильтра низких частот в герцах.
Клавиша [ON] секции HPF
Включает/выключает обрезной фильтр низких
частот.
EQUALIZER
Здесь можно изменить параметры эквалайзера для
выбранного канала. Структура эквалайзера зависит от
типа канала (входной или выходной).
Входные каналы
Используется четырехполосный эквалайзер (HIGH,
HIGH MID, LOW MID, LOW). Полосу HIGH можно
переключить на обрезной фильтр высоких частот или
шельфовый эквалайзер. Полосу LOW можно переклю-
чить на шельфовый эквалайзер.
Выходные каналы
Если выбран канал MIX или STEREO A/B, использует-
ся восьмиполосный эквалайзер (управление разделе-
но на группы UPPER и LOWER, по четыре полосы в
каждой). При выборе канала MATRIX используется
четырехполосный эквалайзер.
При работе с любым выходным каналом полосу
HIGH можно переключить на обрезной фильтр
высоких частот или шельфовый эквалайзер. Полосу
LOW можно переключить на шельфовый эква-
лайзер или обрезной фильтр низких частот. При
работе с каналами MIX или STEREO A/B можно
переключать полосы в группах UPPER и LOWER,
что позволяет применить фильтр или шельфовый
эквалайзер дважды.
Совет
• Для входных каналов также предоставляется обрезной
фильтр низких частот, независимый от четырехполос-
ного эквалайзера.
• Для выходных каналов независимый обрезной фильтр низких
частот не предусмотрен. Однако есть возможность пере-
ключить полосу LOW на обрезной фильтр низких частот.
• Переключение типа эквалайзера на обрезной фильтр
низких или высоких частот можно осуществить в разделе
EQ PARAM ( стр. 250).
Клавиша [ON] секции EQ
Включает/выключает эквалайзер выбранного
канала.
Клавиша [UPPER] секции EQ
Клавиша [LOWER] секции EQ
Если выбран канал MIX или канал STEREO A/B, с
помощью данных клавиш можно выбрать четы-
рехполосную группу (UPPER или LOWER), с ко-
торой вы хотите работать (загорается индикатор
выбранной клавиши).
Если выбран канал другого типа, индикаторы
обеих клавиш гореть не будут.
Совет
Одновременно удерживая клавишу [UPPER] секции EQ и
клавишу [LOWER] секции EQ, можно восстановить стан-
дартные настройки EQ GAIN.
Клавиша [ ]секции EQ
Если эта клавиша включена, соответствующая
полоса HIGH будет переключена в режим шель-
фового эквалайзера. В этом случае регулятор [Q]
секции EQ для полосы HIGH будет отключен.
Р
а
бо
та
с с
екцией SELEC
TED CHANNEL
Работа с устройством
