INSERT (точка разрыва)
Позволяет выбрать точку разрыва, к которой под-
ключается модуль GEQ. Переместите курсор на это
поле и поверните кодировщик [DATA] или нажмите
кнопку
слева или справа, чтобы выбрать точку
разрыва. Нажмите клавишу [ENTER], чтобы подтвер-
дить свой выбор. Можно выбрать следующие точки
разрыва.
INS CH1 — INS CH48
Вход/выход разрыва входных каналов 1—48
INS STIN1 (L/R) — INS STIN4 (L/R)
Вход/выход разрыва каналов ST IN 1—4 (L/R)
INSMIX1 — INSMIX24
Вход/выход разрыва каналов MIX 1—24
INS MTRX1 — INSMTRX8
Вход/выход разрыва каналов MATRIX 1—8
INS ST A (L/R)
Вход/выход разрыва канала STEREO A (L/R)
INS ST B (L/R)
Вход/выход разрыва канала STEREO B (L/R)
INS MON (L/R/C) (только для PM5D)
Вход/выход разрыва канала MONITOR (L/R/C)
Примечание
• При выборе точки разрыва в этом разделе будет одновременно
коммутирован вход/выход разрыва, и подключение в разрыв
автоматически включится для канала, в разрыв которого
подключен модуль графического эквалайзера.
• Если увести с поля курсор, не нажав при этом клавишу [ENTER],
настройки вернутся к исходному состоянию.
Кнопка GEQ/PEQ
Эта кнопка переключает 31-полосный графический эква-
лайзер (GEQ) и 8-полосный параметрический эквалайзер
(РEQ)
.
Примечание
Даже при смене GEQ и PEQ параметры графического эквалайзера и
параметрического эквалайзера сохранятся в памяти.
Кнопка EQ ON/OFF
Включает/выключает выбранный модуль GEQ.
LIBRARY
Эта кнопка открывает раздел GEQ LIBRARY
Индикатор уровня
Этот индикатор отображает пиковый уровень перед
модулем GEQ и после него.
Если выбран графический эквалайзер
SLOW/FAST
Переключает скорость спада спектроанализатора:
медленная (SLOW) или быстрая (FAST). Эти настрой-
ки не отражаются на индикаторах в других разделах и
на индикаторах панели.
PEAK HOLD
Включает/выключает функцию PEAK HOLD для спек-
троанализатора. Пиковый уровень каждой полосы
удерживается, пока включена эта кнопка. Для сброса
отображения пикового уровня выключите эту кнопку
и снова ее включите. Эти настройки не отражаются
на индикаторах в других разделах и на индикаторах
панели.

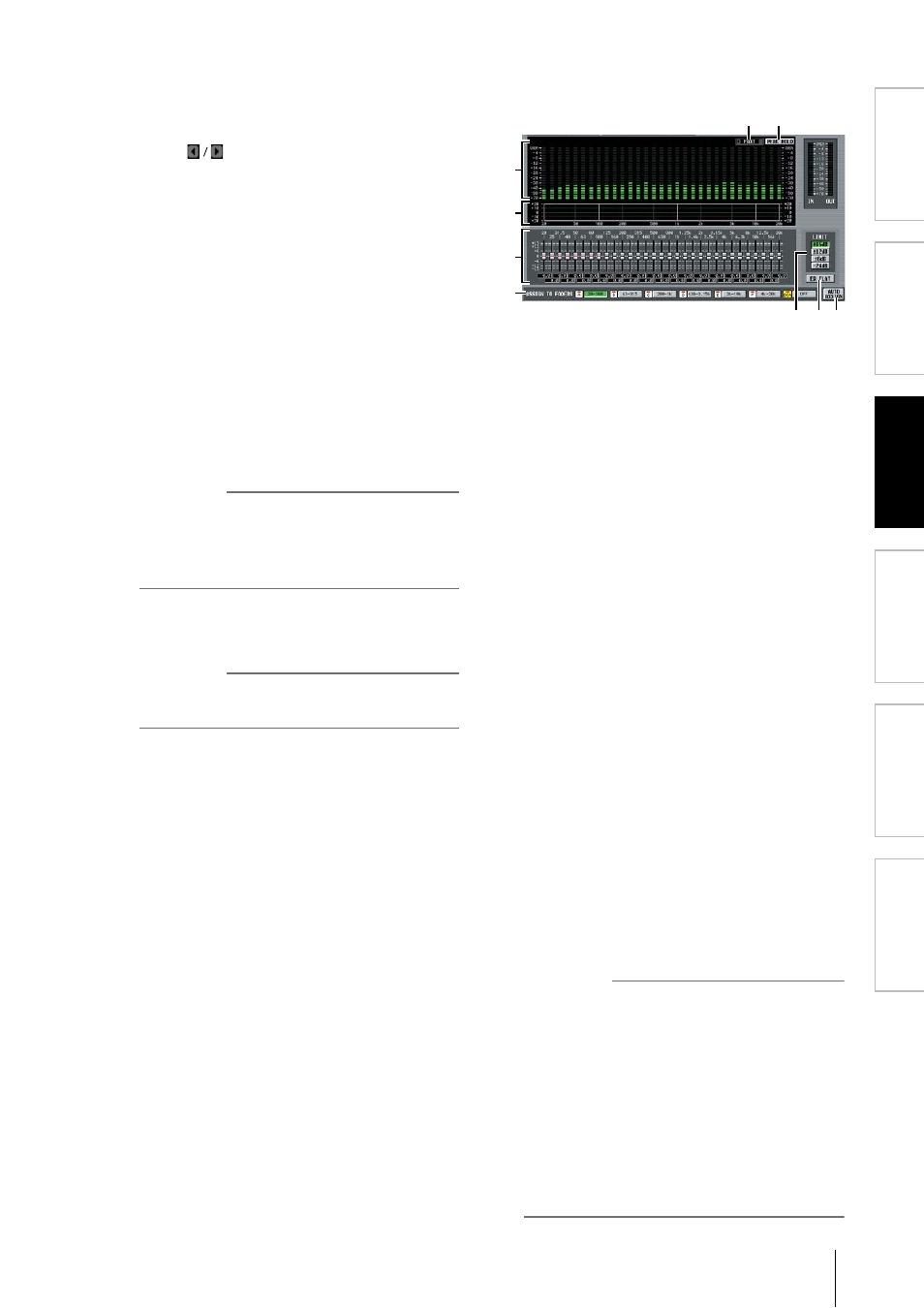

Спектроанализатор
Это анализатор, который в реальном времени отобра-
жает уровень каждой полосы входного сигнала.
График эквалайзера
Отображает примерную АЧХ графического эквалай-
зера.
Фейдеры
Эти фейдеры устанавливают степень усиления/ослабле-
ния частотных полос графического эквалайзера. Текущее
значение отображается в числовых полях ниже.
ASSIGN TO FADERS
Эти кнопки делят 31 полосу графического EQ на 6
групп, таким образом предоставляя возможность
использовать DCA-фейдеры для настройки степени
усиления/ослабления каждой полосы. Нажмите одну
из шести кнопок: A (20.0—100), B (63.0—315), C (200—
1.00k), D (630—3.15k), E (2.00k—10.0k), F (4.00k—20.0k).
DCA-фейдеры 1—8 назначаются на соответствующий
частотный диапазон и регулируют соответствующие
полосы. В этот момент разделы соответствующих
фейдеров и значение числового поля будут отобра-
жены красным цветом. Чтобы вернуться к исходным
настройкам, нажмите в разделе кнопку DCA (OFF)
или кнопку [DCA] на панели.
Примечание
• Если кнопки A — F секции ASSIGN TO FADERS выключены, удер-
живайте кнопку [SHIFT] на панели и нажмите кнопку [A] — [F]
секции FADER MODE, а затем воспользуйтесь DCA-фейдерами
для управления соответствующим диапазоном графического
эквалайзера точно таким же способом, что и при нажатии
кнопок A — F в разделе.
• Выбранный режим фейдера DCA (DCA, A — F) отключен, пока
одна из кнопок A — F секции ASSIGN TO FADERS остается вклю-
ченной. В этом случае для переключения между диапазонами
графического эквалайзера используйте кнопки [A] — [F] секции
FADER MODE. Кнопка выбранного диапазона замигает, осталь-
ные кнопки загорятся.
• Если кнопка AUTO ASSIGN выключена, настройки в поле ASSIGN
TO FADERS автоматически очищаются при переходе в другой
раздел. При этом снова включается выбранный режим DCA-
фейдеров.
