PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
21
2
CASCADE IN
OUT OUT
OUT TX RX TX RX IN
IN IN 75 Ω TERMINATED
OUT OUT
OUT
TX RX TX RX
IN
IN IN 75 Ω TERMINATED
1 2
5 6 4
8 9 L M
7 K J
3

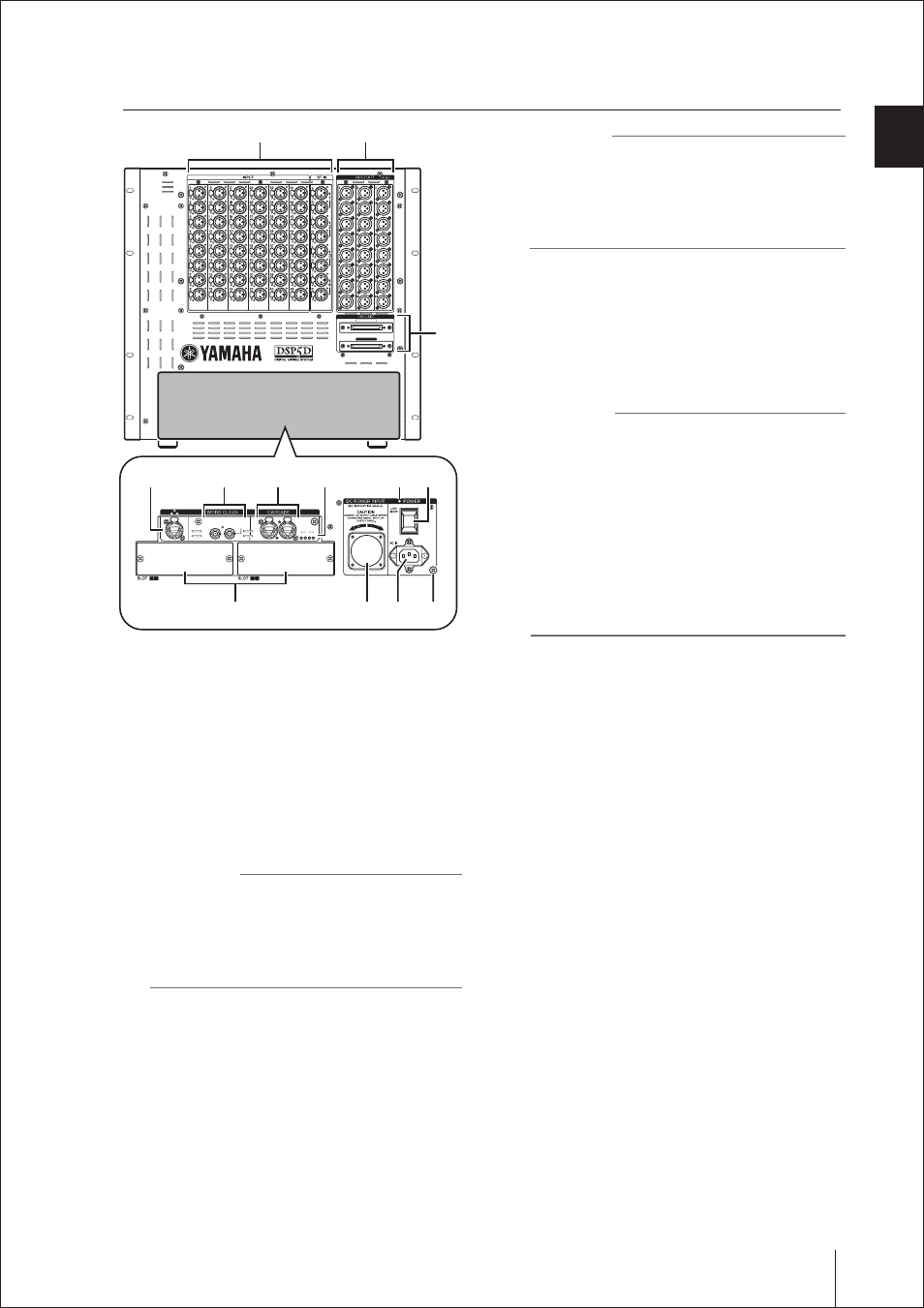

Передняя панель DSP5D
Вер
хняя, передняя и задняя пане
ли
Работа с устройством
Разъемы INPUT 1—48 / разъемы ST IN 1—4
Входные разъемы XLR-3-31 принимают аналоговый
аудиосигнал с устройств с линейным выходом или
микрофонов. Номинальный уровень входного сиг-
нала составляет от –62 dBu до +10 dBu. Каждый вход
оснащен подключаемым предусилителем, а настрой-
ки предусилителя могут быть сохранены в памяти
сцены.
Разъемы OMNI OUT 1—24
Симметричные аналоговые выходы XLR-3-32. Дан-
ные разъемы используются, в основном, для сигнала
с каналов MIX/MATRIX/STEREO A/B. Номиналь-
ный уровень выходного сигнала +4 dBu.
Примечание:
Номинальный уровень сигнала выходов OMNI OUT 1—24
составляет +4 dBu (максимальный уровень равен +24 dBu),
но при необходимости можно уменьшить это значение на
2 dBu (максимальный уровень составит +18dBu) с помощью
внутреннего переключателя. Подробности можно узнать у
поставщика оборудования Yamaha.
Коннекторы CASCADE IN/OUT
Данные D-образные 68-штырьковые HP-порты
позволяют подключать устройства DSP5D, PM5D,
DCU5D и DME64N для передачи и приема управля-
ющих и аудиосигналов.
Коннектор NETWORK
Данный порт позволяет подключать DSP5D к
компьютеру с операционной системой Windows c
помощью кабеля CAT5 Ethernet.
Обычно данное подключение используется при
дистанционном управлении или редактировании
настроек DSP5D с помощью программного обеспе-
чения DSP5D Editor.
Примечание:
• Для предотвращения электромагнитных помех необ-
ходимо использовать кабель CAT5 STP (экранированная
витая пара).
• Программу DSP5D Editor и драйвер DME-N Network, необхо-
димый для соединения с компьютером, можно скачать с
веб-сайта Yamaha http://www.yamahaproaudio.com.
Коннекторы WORD CLOCK IN/OUT
Байонетные коаксиальные разъемы (BNC) использу-
ются для передачи синхроимпульса с и на внешние
устройства. Нагрузка входа — 75 Ом.
Коннекторы CASCADE IN/OUT
Порты RJ-45 позволяют подключаться к DSP5D или
DCU5D через кабель CAT5 Ethernet и передавать/
принимать аудио- и управляющие сигналы.
Примечание
• В качестве коннекторов необходимо использовать кон-
некторы RJ-45, совместимые со спецификацией Neutrik’s
EtherCon®.
• Для предотвращения электромагнитных помех необ-
ходимо использовать кабель CAT5 STP (экранированная
витая пара).
• Для предотвращения влияния электромагнитных помех
необходимо надежно соединять металлическую часть
коннектора с экраном кабеля.
• Эти коннекторы используют технологию EtherSound, но
могут использоваться только с системой PM5D; их нельзя
использовать для подключения к другим устройствам,
поддерживающим технологию EtherSound. Подробнее о
допустимой длине кабелей можно узнать на веб-сайте
http://www.ethersound.com/technology/compatibility.php
IN/OUT [TX]/[RX] LED (индикатор [TX]/[RX]
входов/выходов)
При передаче (TX) или получении (RX) сигналов
через порты [CASCADE IN]/[CASCADE OUT] заго-
раются соответствующие индикаторы.
При использовании переключателя режима задней
панели для установки ID устройства, число индика-
торов, соответствующих номеру ID, будут гореть 5
секунд ( стр. 153).
SLOT 1—2
Данные слоты позволяют устанавливать карты
ввода/вывода mini-YGDAI (в комплект поставки не
входят) для расширения портов ввода/вывода.
Коннектор DC POWER INPUT
Этот разъем предназначен для подключения ис-
точника резервного питания PW800W (не входит в
комплект поставки). Для подключения используется
кабель питания PSL360.
POWER LED (индикатор питания)
Индикатор горит при поступлении питания на мик-
шерский пульт DSP5D.
. Выключатель POWER
Данный выключатель включает\выключает питание.
/ Коннектор AC IN
Данный разъем используется для подключения
кабеля питания.
0 Болт заземления
В целях безопасности необходимо убедиться,
что DSP5D правильно заземлен. Поставляемый в
комплекте сетевой кабель оснащен трехконтактной
вилкой. В случае наличия заземления в электро-
сети DSP5D будет полностью заземлен. В случае
отсутствия заземления в электросети необходимо
убедится, что данный болт подключен к электри-
ческому заземлению. Правильное заземление будет
эффективно убирать шумы, такие как фон от сети
переменного тока и наводки.
