Дистанционное управление
250 мс
Состояние
GPI OUT
Столбец POLARITY
Кнопка TEST
Столбец USER
DEFINED KEYS
Столбец FADER START
Столбец TALLY
FADER
START
FADER
STOP
FADER
TALLY
250 мс
Использование GPI OUT
Тут описывается, как можно использовать порты GPI OUT
коннектора GPI для управления внешним устройством
фейдерами и клавишами PM5D.
К GPI-коннектору PM5D подсоедините внешнее
устройство, которым надо управлять с PM5D.
В разделе DISPLAY ACCESS нажмите несколько
раз клавишу [MIDI/REMOTE], чтобы перейти в
раздел GPI.
В колонке POLARITY области GPI OUT выберите
полярность каждого порта GPI OUT.
В колонке POLARITY области GPI OUT можно выбрать
одну из двух настроек полярности на выходе, когда GPI
OUT становится активным,.
(Low active)
Закрыт, когда порт GPI OUT активен.
(High active)
Открыт, когда порт GPI OUT активен.
В области GPI OUT используйте колонки FADER
START, USER DEFINED KEYS и TALLY, чтобы
выбрать функцию PM5D для портов GPI OUT
1—12.
Когда операция, выбранная здесь, выполняется на
PM5D, соответствующий порт GPI OUT станет актив-
ным, а управляющий сигнал будет выведен на выход.
Для каждого порта GPI OUT можно выбрать следую-
щие три функции (можно выбрать несколько).
FADER START
Работа фейдера на PM5D будет вызывать подачу на выход
сигнала из порта GPI OUT.
Для изменения настроек нужно щелкнуть по кнопке в
левой части, чтобы открыть окно GPI OUT PORT ASSIGN, и
выбрать режим фейдера (метод измерения триггера) и канал.
Можно выбрать следующие режимы фейдера.
• FADER
START
Управляющий сигнал (сигнал триггера) продолжи-
тельностью 250 мс будет подан на выход, когда фейдер
выбранного канала передвинется с уровня –60 дБ или
ниже до уровня выше –60 дБ.
• FADER
STOP
Управляющий сигнал (сигнал триггера) продолжи-
тельностью 250 мс будет подан на выход, когда фейдер
выбранного канала достигнет уровня –∞ дБ.
• FADER
TALLY
Управляющий сигнал будет подан на выход, когда фей-
дер выбранного канала передвинется с уровня –60 дБ
или ниже до уровня выше –60 дБ. Этот управляющий
сигнал будет удерживаться, пока фейдер не достигнет
уровня –∞ дБ (или пока на порт GPI OUT не будет
подан другой управляющий сигнал).

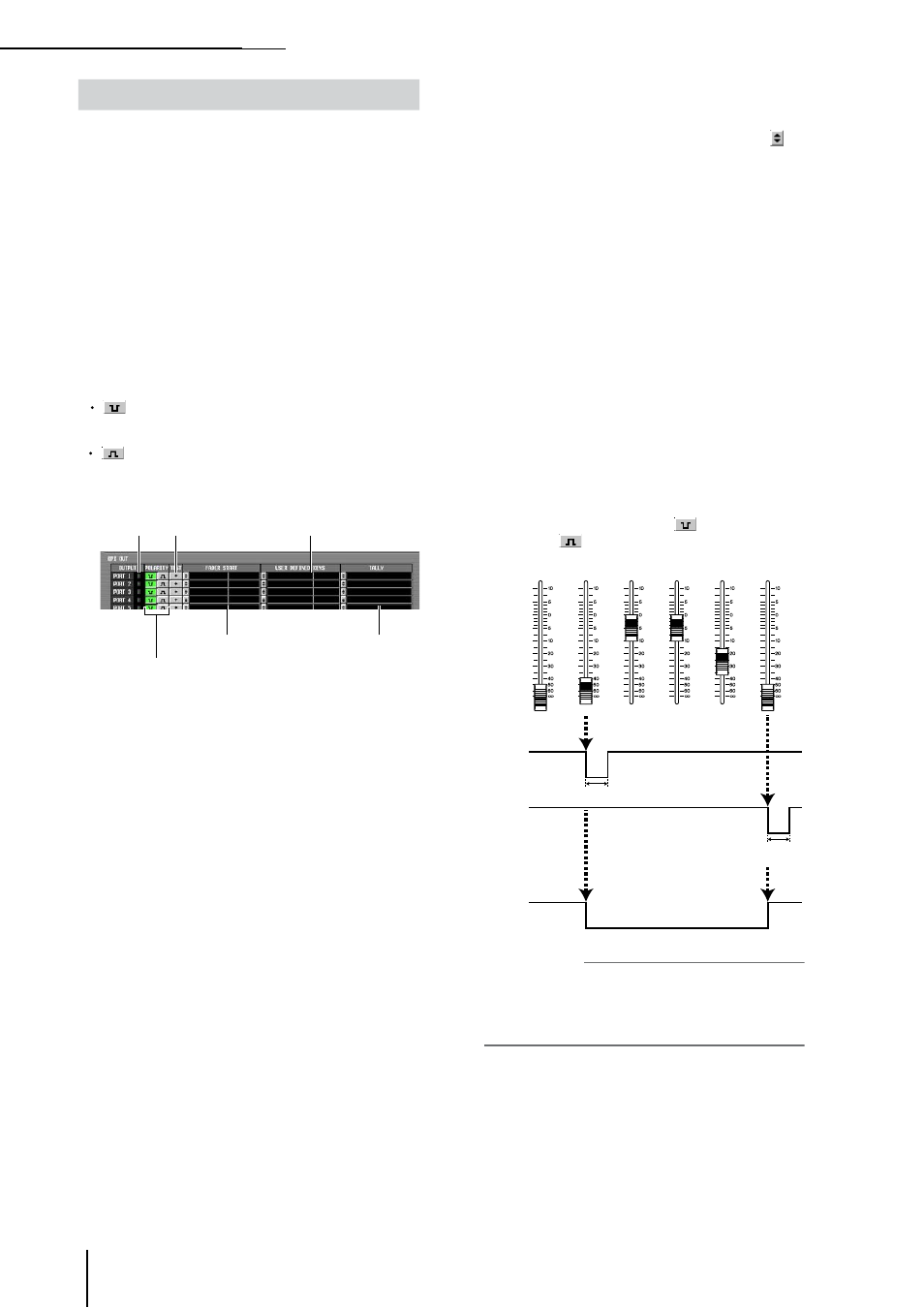

Следующая иллюстрация показывает, как изменится вы-
ходной сигнал из порта GPI OUT, когда фейдер работает в
каждом из режимов. Эта иллюстрация показывает работу,
когда выбрана кнопка POLARITY
. Если выбрана кноп-
ка POLARITY
, то полярность выходного сигнала будет
противоположной.)
Примечание
Когда напряжение на высоком уровне, выходной сигнал порта бу-
дет открыт. Если принимающее устройство требует высокий
уровень, то он может быть получен с контакта питания +5.
Однако в этом случае есть ограничения; подробную информацию
можно найти в Приложениях этого руководства.
