PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

6

62

Управление выходными каналами

Управление с линейки каналов STEREO A/B

Посыл сигнала с каналов STEREO A/B на

выходы

Ниже описывается, каким образом сигнал, прихо-
дящий с входных каналов или каналов MIX на шину
STEREO, можно вывести с выходов STEREO OUT A/B

1

Убедитесь, что соответствующий

сигнал посылается с входных каналов
на шину STEREO.

2

Включите клавишу [ON] секции

STEREO, расположенную на линейке
каналов STEREO A/B.

3

Поднимите фейдеры [STEREO A]/

[STEREO B].

Сигнал каналов STEREO A/B будет подаваться с
выходов STEREO OUT A/B. Выходной уровень
каналов STEREO A/B будет отображен на индика-
торах [MASTER] секции индикаторов.

Совет

Как правило, с каналов STEREO A и STEREO В подается один
и тот же сигнал. Однако для трехканального воспро-
изведения (L/C/R) можно использовать канал STEREO B в
качестве центрального канала ( стр. 222, 267).

Посыл сигнала с каналов STEREO A/B на

шины MATRIX

Ниже описывается, каким образом сигнал каналов
STEREO A/B можно послать на шины MATRIX.

1

Убедитесь, что соответствующий сигнал

поступает на вход шины STEREO.

2

Нажмите несколько раз клавишу

[MATRIX/ST] секции DISPLAY ACCESS,
чтобы открыть раздел MATRIX/ST
ROUTING (см. рисунок ниже).

3

Чтобы просмотреть весь список

каналов STEREO A/B, воспользуйтесь
горизонтальной полосой прокрутки.
Включите кнопку MIX TO MATRIX ON/
OFF нужного канала.

Теперь сигнал каналов STEREO A/B будет послан
на каналы MATRIX.

4

Убедитесь в том, что клавиши [ON]

секции STEREO A/B на линейке каналов

STEREO A/B включены. Удерживайте

клавишу [SEL] секции STEREO A или

клавишу [SEL] секции STEREO B.

Пока вы удерживаете эту клавишу, все клавиши
[SEL] секции MATRIX будут мигать. В этот момент
кодировщики MATRIX можно использовать для
настройки уровня сигнала, посылаемого с каналов
STEREO A или B на шины MATRIX.

5

Удерживая клавишу [SEL] секции

STEREO A или STEREO B, поверните

кодировщики MATRIX 1—8, чтобы

настроить уровень сигнала,

посылаемого на шины MATRIX.

Индикаторы вокруг кодировщика MATRIX
отображают приблизительный уровень посыла.
Как только вы отпустите клавишу [SEL] секции
STEREO A или STEREO B, предыдущая функция
кодировщиков будет восстановлена.

Совет

• Для переключения описанного выше режима можно два

раза нажать клавишу [SEL] секции STEREO A или клави-
шу [SEL] секции STEREO B. Чтобы вернуться к предыду-
щему состоянию, нажмите любую клавишу [SEL].

• Уровни посыла с каналов STEREO A/B на шины MATRIX

также можно настроить с экрана ( стр. 262).

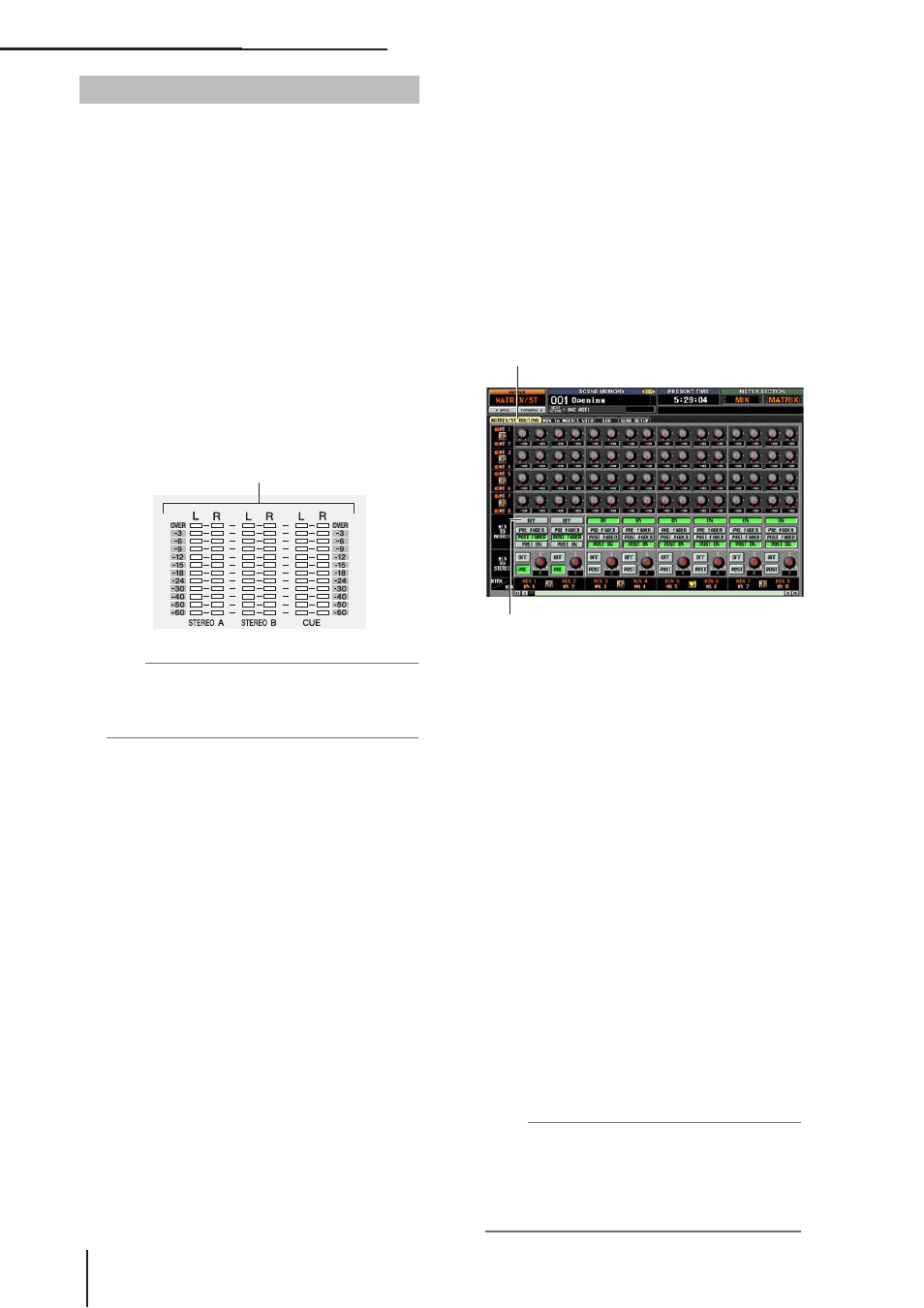

Индикаторы MASTER

MATRIX/ST ROUTING

Кнопки MIX TO MATRIX ON/OFF

Работа с устройством
