Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

223

I TYPE SELECT

• PM5D-PM5D

• PM5D-DCU5D — DCU5D-PM5D

• PM5D-DSP5D

• PM5D-DCU5D — DSP5D

• PM5D-DSP5D-DSP5D

• PM5D-DCU5D — DSP5D-DSP5D

9

Информация, от

раж

аемая на

дисплее

Меню

ф

ункций

Общие

ф

ункции

Прило

ж

ения

Функции

INPUT

К

о

мм

у

т

ация

вых

о

д

ов

Эта система с последовательно подключенными

устройствами PM5D. Максимально может быть

подключено четыре устройства PM5D. Для настройки

подключения измените параметры

12

-

17

.

Это система, в которой последовательно подключены
два устройства DCU5D между устройствами PM5D с
целью расширения последовательного подключения.

Максимально может быть подключено два устройс-
тва PM5D. Для настройки подключения измените
параметры

12

-

17

.

Это система, в которой последовательно подключен
один модуль DSP5D к PM5D, что увеличивает количес-
тво входных каналов до 96 входных моноканалов.

Это система, в которой последовательно подключен
один модуль DCU5D и один модуль DSP5D к PM5D,
добавляя 48 моновходов, расположенных удаленно.

Это система, в которой последовательно подключены
два модуля DSP5D к PM5D, увеличивает количество
входных каналов до 144 входных моноканалов.

Это система, в которой последовательно подключе-
ны один DCU5D и два DSP5D к PM5D, добавляя 96
моновходов, расположенных удаленно.

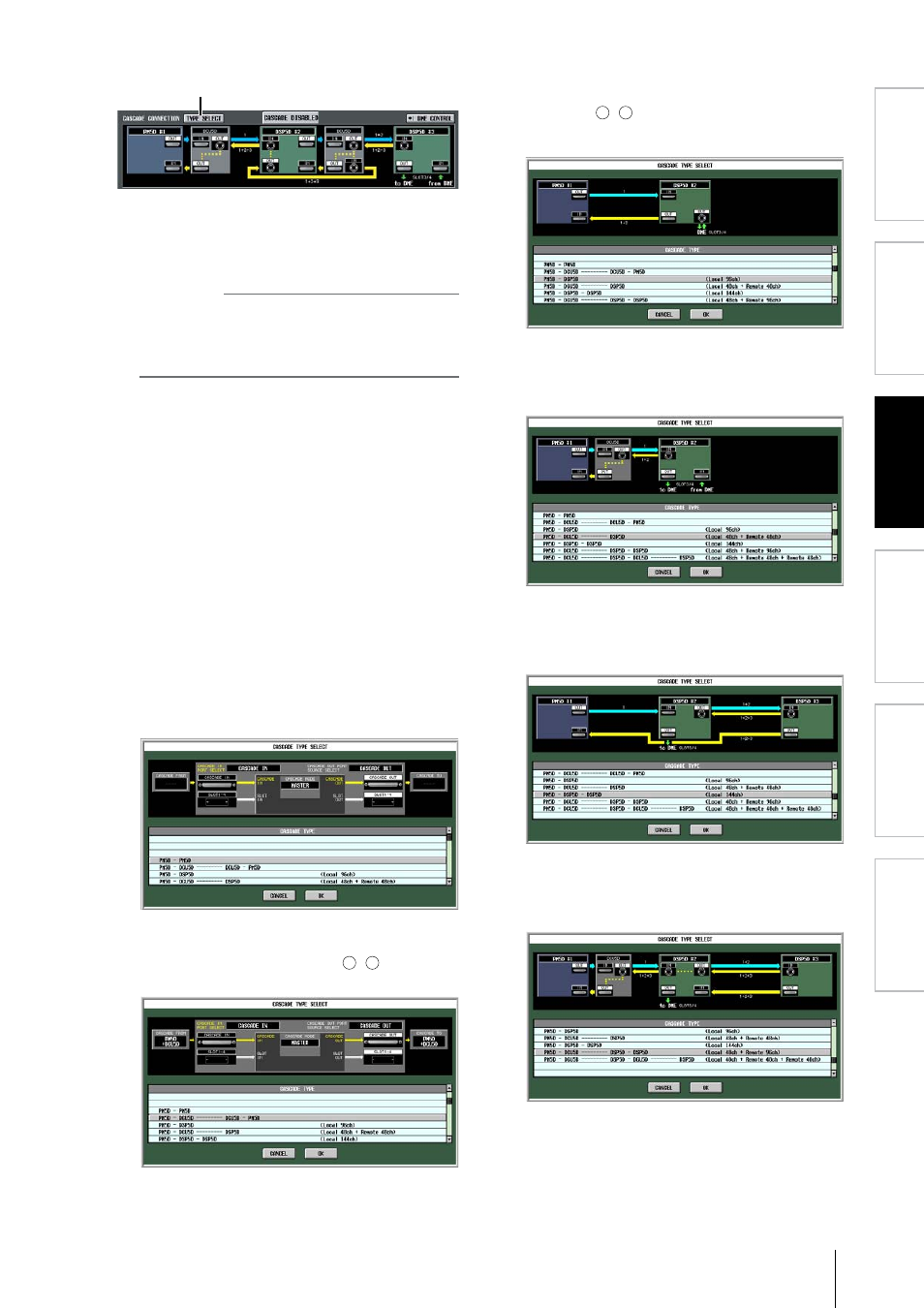

Щелкните по этому окну, чтобы открыть окно
CASCADE TYPE SELECT. В этом окне можно выбрать
тип последовательного подключения.

Примечание

• Установите тип последовательного подключения, соответс-

твующий действующему подключению. В противном случае
система может функционировать неправильно.

• Предельное количество шин, которые можно подключить

последовательно, может изменяться в соответствии с типом
последовательного подключения.

В области CASCADE CONNECTION раздела MIXER
SETUP цвет маршрута (жирная стрелка) между уст-
ройствами отображает тип или состояние маршрута
следующим образом.
Синий:

Маршрут, объединяющий шины каждого
устройства

Желтый:

Маршрут, возвращающий конечный
сигнал последовательно подключенных
шин

Красный: Неправильно подключенный маршрут
Серый:

Маршрут, для которого невозможно
определить правильность подключения

Это означает, что для правильной работы последова-
тельного подключения необходимо установить под-
ключение и настройки таким образом, чтобы ни один
маршрут не отображался красным или серым цветом.
Цифры, отображаемые сверху или снизу каждого марш-
рута, обозначают номер каждого устройства, включен-
ного в каждый маршрут прохождения сигнала.
