Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

221

A

B

C

D

MIXER SETUP

1

3

2

4

Информация, от

раж

аемая на

дисплее

Меню

ф

ункций

Общие

ф

ункции

Прило

ж

ения

Функции

INPUT

К

о

мм

у

т

ация

вых

о

д

ов

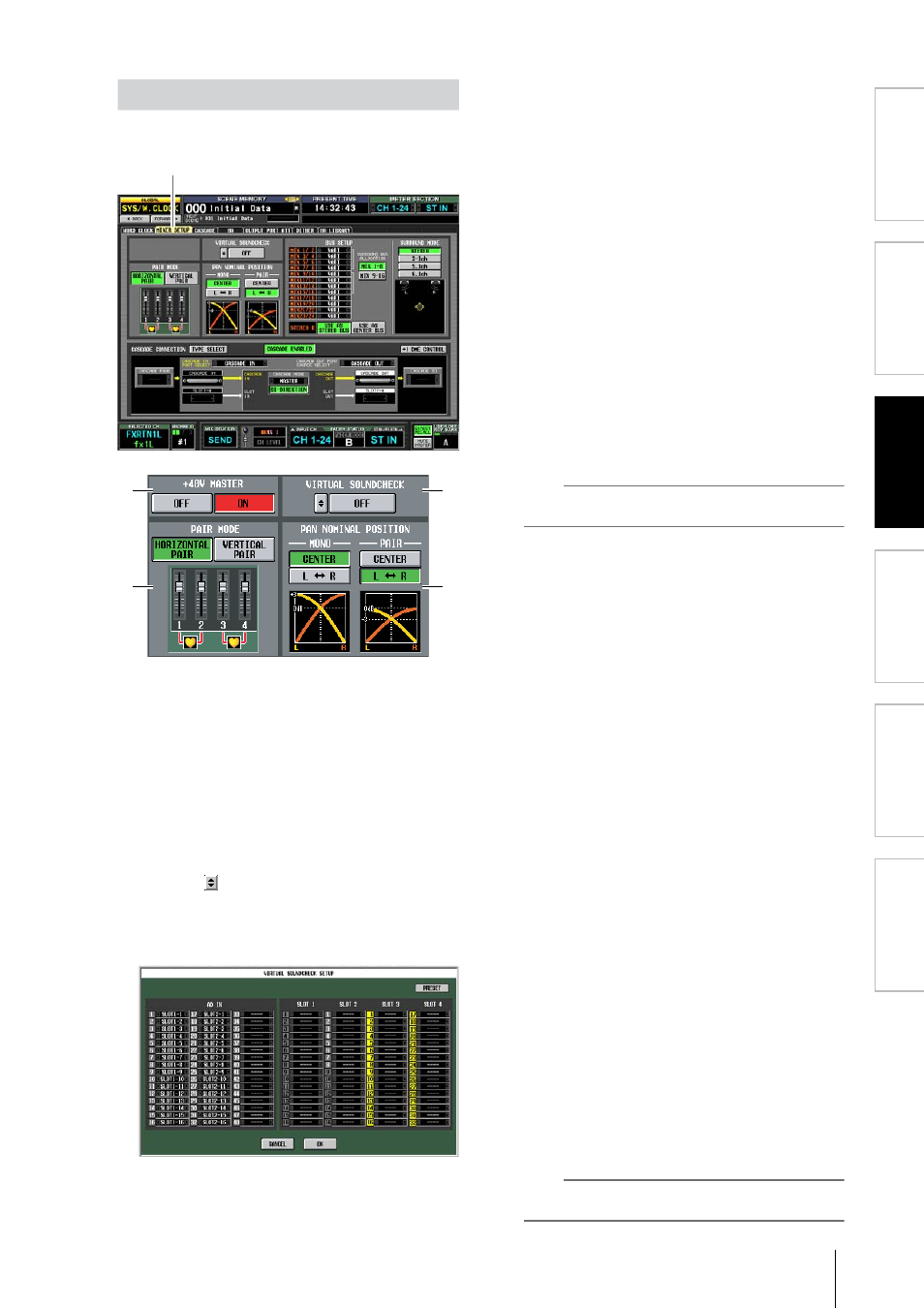

Раздел MIXER SETUP

Здесь можно изменить настройки, которые применяются
ко всей системе PM5D.

+48V MASTER (только для DSP5D)

Общий переключатель фантомного питания +48 В
для входов INPUT 1—48 и входов ST IN 1—4. Если
этот переключатель выключен, кнопка +48V на экра-
не недоступна.

VIRTUAL SOUNDCHECK

Временно переключает входной сигнал, не влияя
при этом на память сцены (коммутация входов). К
примеру, можно провести саундчек, воспроизведя
предварительно записанный материал с цифровой
рабочей станции, подключенной к слоту, вместо того,
чтобы подавать аналоговый сигнал на входы. Нажми-
те кнопку слева, чтобы открыть окно VIRTUAL
SOUNDCHECK SETUP. В этом окне можно назначить
подстановочный порт на каждый порт. Для включе-
ния этих настроек нажмите кнопку ON/OFF справа.

На каждый порт можно назначить виртуальный под-
становочный порт. Один и тот же подстановочный порт
можно назначить только на один порт. При назначении
уже назначенного подстановочного порта на другой

порт, коммутация ранее назначенного порта будет
отключена (выделено серым цветом). Если вместо слота
используется коннектор CASCADE IN, номер последо-
вательной шины будет отображен черным цветом на
желтом фоне в области отображения номера порта сло-
та. В примере, описанном выше, слоты 1 и 2 назначены
на AD IN 1—32, так что можно провести саундчек, ис-
пользуя предварительно записанный материал, который
подается на слоты 1 и 2, вместо того, чтобы подавать
аналоговый сигнал на вход INPUT.
Нажмите кнопку PRESET, чтобы вернуться к стандарт-
ным настройкам окна VIRTUAL SOUNDCHECK SETUP.

PAIR MODE

Выберите один из двух способов связки входных
каналов.
HORIZONTAL PAIR
Если эта кнопка включена, связываются соседние
входные каналы (1/2, 3/4 и т. д.).
VERTICAL PAIR
Если эта кнопка включена, связываются входные ка-
налы разных слоев, назначенных на один фейдер (1/25,
2/26 и т. д.). Этот параметр позволяет использовать
фейдеры линейки каналов INPUT для управления 24
парами связанных каналов (48 каналов).

Совет

График под кнопками будет изменяться в соответствии с выбран-
ным способом связки каналов.

При переключении с режима горизонтальной связки
на режим вертикальной связки входным каналам
будут назначены новые номера.

Канал 1 → без изменений
Канал 2 → канал 25
Канал 3 → канал 2
Канал 4 → канал 26
:
Канал 47 → канал 24
Канал 48 → без изменений

При повторном переключении в режим горизонталь-
ной связки каналам будут назначены их предыдущие
номера. Однако обратите внимание, что меняется
только номер входного канала (например, канал с
номером 2 получил номер 25), но имя и параметры
этого канала остаются прежними.
В различных разделах (кроме раздела TRACKING
RECALL и раздела FADER VIEW) переключение
режима связки повлечет за собой только изменение
номера. Расположение входных каналов не изменит-
ся.

PAN NOMINAL POSITION

Здесь можно указать, будет ли установлен номинальный
уровень сигнала при смещении его панорамы в центр
или в крайнее левое/правое положение. Выберите одно
из следующих значений. Значения для моноканалов и
связанных каналов выбираются отдельно.
CENTER
Сигнал будет установлен на номинальный уровень (+0
дБ) при смещении панорамы в центр. При смещении
панорамы в крайнее левое или правое положение
уровень достигнет +3 дБ.
LR
Сигнал будет установлен на номинальный уровень
(+0 дБ) при смещении панорамы в крайнее левое или
правое положение. При смещении панорамы в центр
уровень будет установлен на –3 дБ.

Совет

Текущее значение также отображается графиком под
кнопками.
