PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

6

64

……

MATRIX1

MATRIX2

MIX CHANNEL

ON

ON

ON

PAN

to MATRIX 1/2

LEVEL

……

MATRIX1

MATRIX2

FADER

MIX CHANNEL

MATRIX 1/2
PAN encoder

MATRIX1/2
LEVEL
encoder

MATRIX 1

MATRIX CHANNEL

MATRIX 2

OUTPUT PATCH

MATRIX 1

MATRIX CHANNEL

MATRIX 2

OUTPUT LEVEL

BALANCE

ON

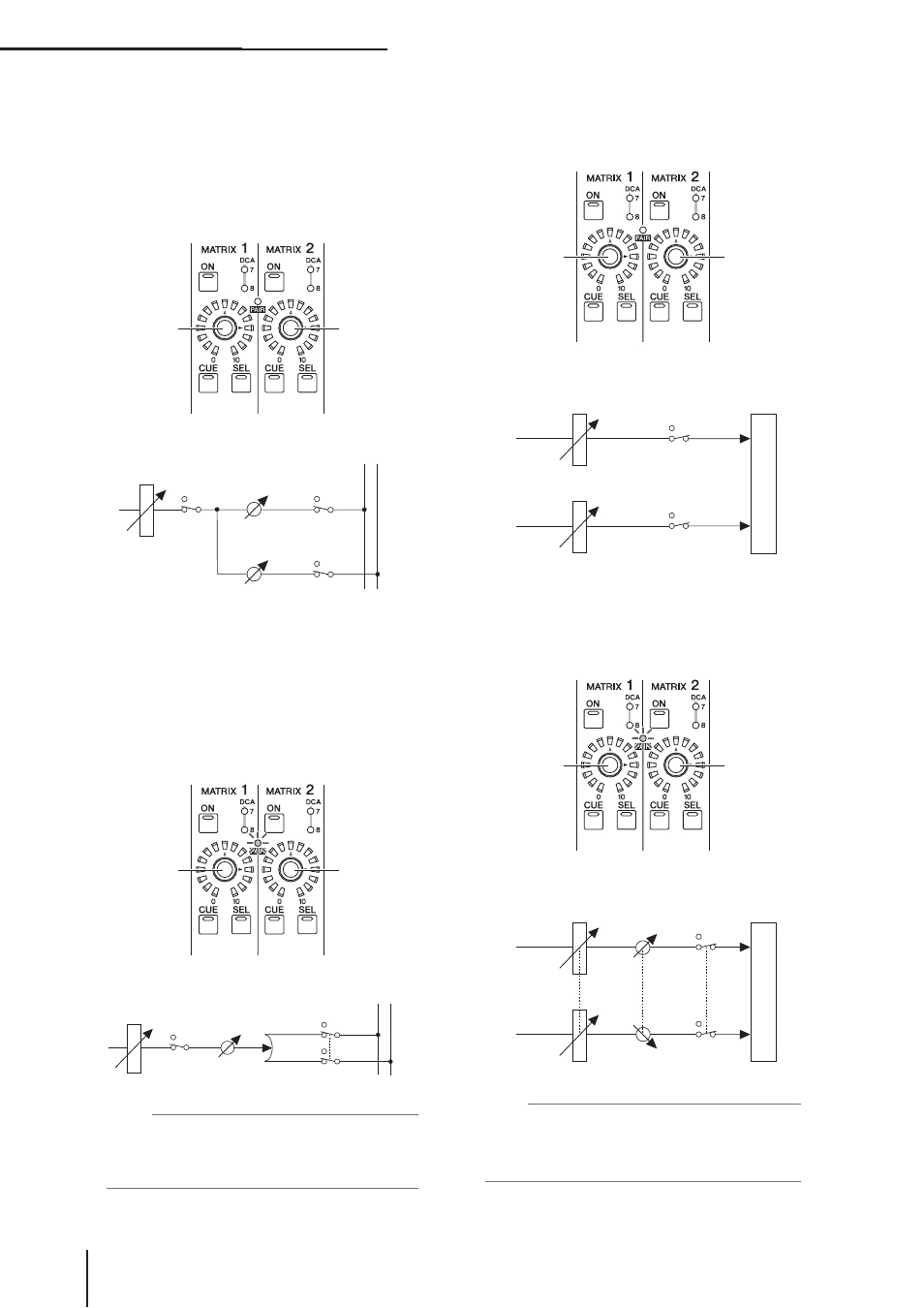

Управление выходными каналами

Сигнал, посылаемый с каналов MIX и
каналов STEREO A/B на шины MATRIX

Если каналы MATRIX не являются связанными

При удержании клавиши [SEL] определенного
канала MIX или канала STEREO A/B (с целью
настроить уровень посыла с этого канала на все
шины MATRIX) изменить уровень посыла на соот-
ветствующую шину MATRIX можно при помощи
кодировщиков MATRIX.

Если каналы MATRIX являются связанными

При удержании клавиши [SEL] определенного
канала MIX или канала STEREO A/B (с целью
настроить уровень посыла с этого канала на все
шины MATRIX) изменить панораму сигнала,
посылаемого на две шины MATRIX, можно при
помощи кодировщика MATRIX нечетного канала.
Кодировщик MATRIX четного канала использует-
ся при этом для настройки общего уровня посыла
обеих шин MATRIX.

Совет

Более подробные инструкции по подаче сигнала с
заданного канала MIX на все шины MATRIX см. на стр. 58.
Более подробные инструкции по подаче сигнала с канала
STEREO A или STEREO B на все шины MATRIX см. на стр. 62.

Выходные сигналы канала MATRIX

Если каналы MATRIX не являются связанными.

Кодировщик MATRIX позволяет настроить
выходной уровень соответствующего канала
MATRIX.

Если каналы MATRIX являются связанными.

Кодировщики MATRIX нечетных каналов поз-
воляют настроить баланс громкости связанных
каналов MATRIX. Кодировщики MATRIX четных
каналов позволяют настроить общий уровень двух
связанных каналов.

Совет

Чтобы просмотреть списков каналов MATRIX на экране, а
также изменить настройки связки и других параметров,
откройте раздел MATRIX/ST ROUTING (функция MATRIX/
ST). Более подробную информацию см. на стр. 262.

Кодиров-

щик уровня

MATRIX1

Кодиров-
щик уровня
MATRIX2

Канал MIX

Фейдер

вкл

Уровень

посыла на

MATRIX1

вкл

вкл

Уровень

посыла на

MATRIX2

Работа с устройством

Уровень

посыла на

MATRIX1/2

Фейдер

вкл

вкл

Кодировщик

баланса каналов

MATRIX 1/2

Кодировщик
выходного
уровня
каналов
MATRIX 1/2

Кодировщик вы-

ходного уровня
канала MATRIX1

Кодировщик
выходного
уровня кана-
ла MATRIX2

Канал MIX

Уровень выходного сигнала

вкл

вкл

Уровень выходного сигнала

Комму

тация вых

о

д

ов

Уровень выходного сигнала

Канал MIX

Канал MIX

Баланс

вкл

Комму

тация вых

о

д

ов

Кодиров-
щик уровня
MATRIX1/2

Панорама

Кодировщик
ПАНОРАМЫ
MATRIX1/2
