PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание

Общие ф

ункции

Меню

ф

ункций

Информация о

тра-

ж

аема

я на диспе

лее

265

PRE FADER

POST FADER

POST ON

К

о

мм

у

тация

вых

о

д

ов

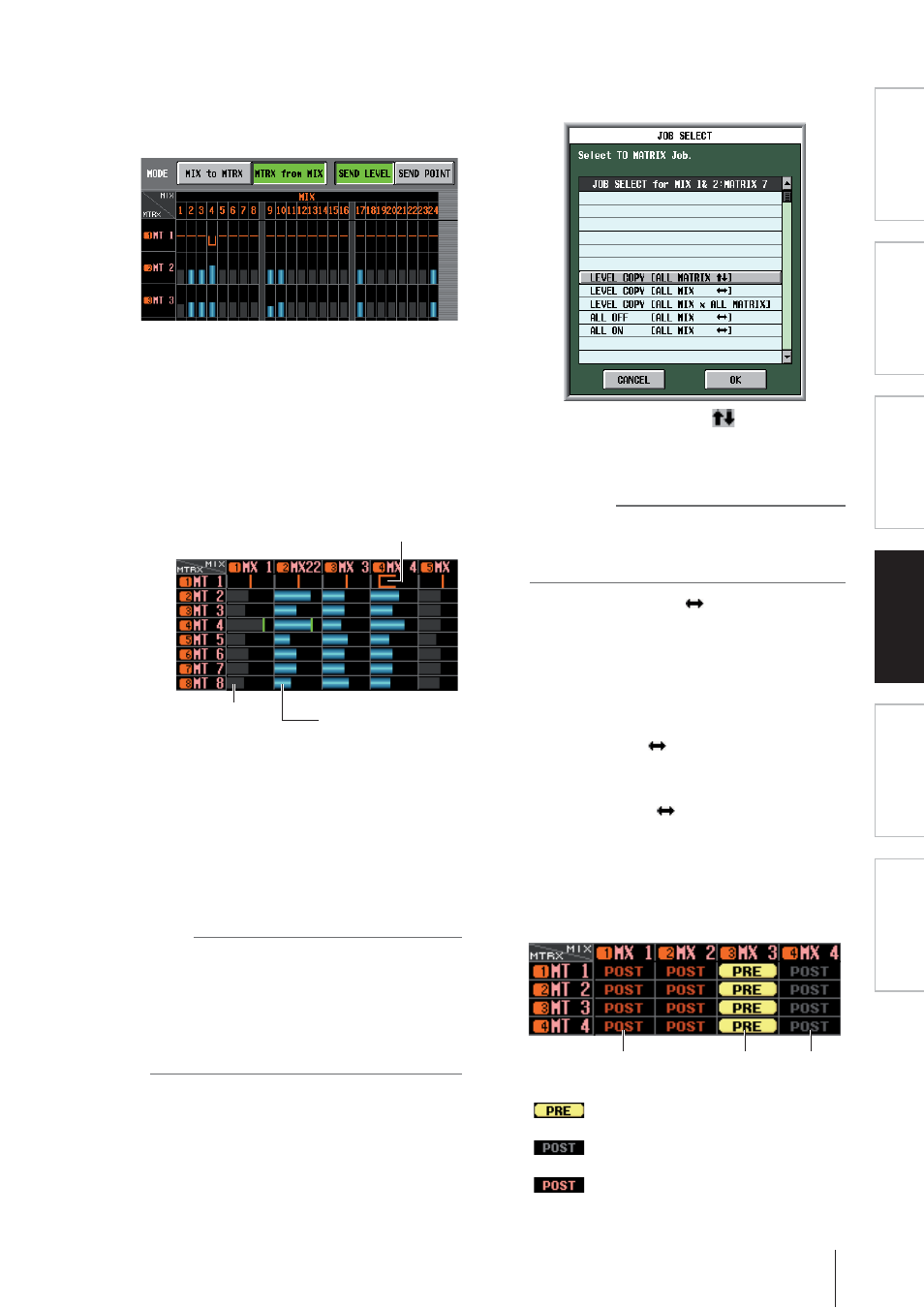

При включенной кнопке MTRX from MIX

Здесь отображается состояние сигналов, посы-
лаемых со всех каналов MIX или STEREO A/B на
определенную шину MATRIX.

SEND LEVEL/SEND POINT

Выберите один из двух параметров, который будет
отображаться в сетке.

При включенной кнопке SEND LEVEL

Уровни посыла сигнала с каналов MIX или
STEREO A/B на шины MATRIX будут отображены
в виде шкалы в каждой ячейке. Каналы, для кото-
рых посыл сигнала на шины MATRIX отключен,
отмечены серой шкалой. Каналы, для которых по-
сыл сигнала включен, отмечены голубой шкалой.

Чтобы изменить уровень посыла, переведите
курсор на ячейку, соответствующую нужному
каналу MIX или STEREO A/B (вертикальный ряд)
и нужной шине MATRIX (горизонтальный ряд).
Затем поверните кодировщик [DATA].

Чтобы включить или выключить сигнал, посыла-
емый с определенного канала MIX или STEREO
A/B на шины MATRIX, переведите курсор на заго-
ловок столбца нужного канала и нажмите клавишу
[ENTER].

Совет

Если уровень посыла превышает номинальный уровень

(0 дБ), номинальный уровень отображается красной
линией.

Если канал назначения MATRIX является связанным, в

ячейках нечетных шин MATRIX вместо шкалы будет
отображена оранжевая линия, отражающая настрой-
ки панорамы (в режиме MTRX from MIX скобка вверх
отображает правый канал, а скобка вниз — левый).

Если кнопка SEND LEVEL включена, можно вы-
брать нужную ячейку и скопировать ее значение
уровня посыла (панорамы) на другие каналы (в
горизонтальном направлении) или другие шины
MATRIX (в вертикальном направлении). Здесь же
можно включить или отключить все ячейки.

Для этого переведите курсор на нужную ячейку,
удерживайте клавишу [SHIFT] и нажмите клави-
шу [ENTER] (либо щелкните по нужной ячейке,
удерживая клавишу [SHIFT]). Откроется окно JOB

SELECT. Выберите один из пунктов и нажмите
кнопку OK.

LEVEL COPY [ALL MATRIX

]

Скопировать значение уровня посыла (панора-
мы) выбранной ячейки на все шины MATRIX для
соответствующего канала MIX или STEREO A/B
(скопировать во все ячейки столбца).

Примечание

Если в выбранной ячейке отображается уровень посыла,
будет скопировано значение только уровня посыла. Если
в выбранной ячейке отображается панорама, будут
скопированы только настройки панорамы

LEVEL COPY [ALL MIX

]

Скопировать значение уровня посыла (панорамы)
выбранной ячейки на все каналы соответствую-
щей шины MATRIX (скопировать во все ячейки
горизонтального ряда).

LEVEL COPY [ALL MIX x ALL MATRIX]

Скопировать значение уровня посыла (панорамы)
выбранной ячейки на все шины MATRIX и все
каналы MIX или STEREO A/B.

ALL ON [ALL MIX

]

Включить все сигналы, посылаемые со всех
каналов (MIX, STEREO A/B) на выбранную шину
MATRIX.

ALL OFF [ALL MIX

]

Выключить все сигналы, посылаемые со всех
каналов (MIX, STEREO A/B) на выбранную шину
MATRIX.

При включенной кнопке SEND POINT

В сетке отображается позиция, с которой сигнал с

канала MIX или STEREO A/B посылается на шины
MATRIX.

Ниже перечислены все виды ячеек и их значение.

|

(желтый) . . PRE FADER (непосредс-

твенно перед фейдером)

|

(серый) . . . . POST FADER (непосредс-

твенно после фейдера)

|

(красный) . . POST ON (непосредствен-

но после клавиши [ON])

Функция

IMPUT

POST ON

PRE FADER

POST FADER

Каналы, для которых от-
ключен посыл сигнала на
шину MATRIX (серая шкала)

Каналы, для которых
включен посыл сигнала
на шину MATRIX (голубая
шкала)

Панорама (оранжевая линия)

Прило

ж

ения
