Руководство Пользователя PM5D/PM5D-RH V2 / DSP5D
101
11
1
2
3
4
5
6
7
MONITOR
Область DEFINE
Мониторинг сигнала.
Здесь объясняется, как использовать секцию MONITOR
для мониторинга нужного источника.
Удостоверьтесь, что мониторы подсоединены к
выходам MONITOR OUT L/R/C на задней панели.
Для прослушивания через наушники удостоверьтесь,
что они подсоединены к выходу PHONES верхней или
передней панели.
Примечание
• Так как у DSP5D нет функции мониторинга, секция PM5D MONITOR
будет всегда работать согласно настройкам устройства №1
(PM5D).
• Выход MONITOR OUT C — это специальный разъем, который
используется для мониторинга центрального канала при
активном режиме LCR. Помните, что соответствующий сигнал
не будет подаваться с выхода MONITOR OUT C до тех пор, пока
в качестве источника не будет выбран канал LCR и не будет
включена кнопка USE AS CENTER BUS (использовать в качестве
центральной шины) в разделе MIXER SETUP функции SYS/W CLOCK
( стр. 222).
• Включение клавиши [CUE] даже одного входного канала, выходного
канала или DCA-группы приведет к тому, что настройки секции
MONITOR не будут приниматься во внимание, и на выходы
MONITOR OUT будет подаваться контрольный сигнал. Индика-
торы секции CUE [INPUT]/[DCA]/[OUTPUT] не должны светиться.

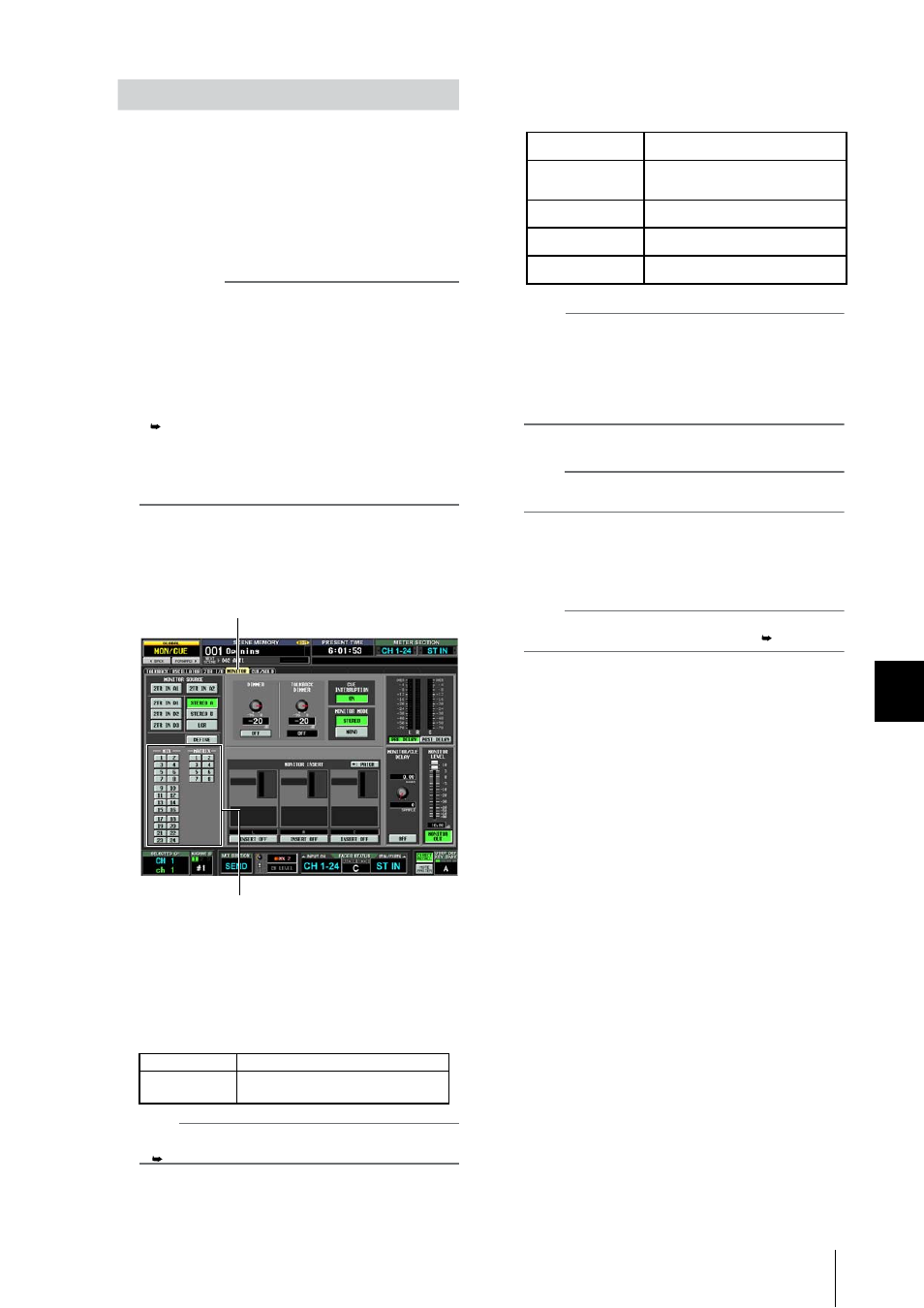

Для установки канала, который будет выбран
клавишей [DEFINE], необходимо несколько раз
нажать клавишу [MON/CUE] секции DISPLAY
ACCESS для перехода в раздел MONITOR, пока-
занный ниже.
Нажмите кнопку в области DEFINE для выбора
канала, сигнал которого будет послан на мони-
торы при нажатии клавиши [DEFINE].
При помощи клавиши [DEFINE] можно установить
более чем один канал. Выбор можно сделать из нижеп-
риведенных вариантов.
MIX 1 — MIX 24 Выходные сигналы каналов MIX 1—24
MATRIX 1 —
MATRIX 8
Выходные сигналы шин MATRIX 1—8
Совет
Раздел MONITOR позволяет также настроить параметры за-
держки мониторного сигнала, входа/выхода разрыва и диммера
( стр. 238).
При помощи клавиш секции MONITOR можно
выбрать источник мониторного сигнала из
нижеприведенных вариантов.
Клавиши [2TR IN A1] /
[2TR IN A2]
Входной сигнал со входов 2TR IN
ANALOG 1/2
Клавиши [2TR IN D1]
/ [2TR IN D2] / [2TR
IN D3]
Входной сигнал со входов 2TR IN
DIGITAL 1—3
Клавиши [STEREO A] /
[STEREO B]
Выходной сигнал каналов STEREO A/В
Клавиша [STEREO A] +
клавиша [STEREO B]
Выход канала LCR
Клавиша [DEFINE]
Предварительно выбранный сигнал
раздела MONITOR (функция MON/CUE)
Совет
• Можно одновременно выбрать один из входов 2TR A1 — 2TR
D3 или DEFINE, и один из каналов STEREO A/STEREO В (в том
числе LCR) (не боле двух). Для выбора с панели одновременно
нажимаются две соответствующие клавиши на панели.
• Источник мониторного сигнала может также быть выбран
в разделе MONITOR (функция MON/CUE).
Для включения нажмите клавишу [ON] секции MONITOR.
Совет
Сигнал на выходе PHONES присутствует всегда, независимо от
состояния клавиши [ON] секции MONITOR.
Поворотом регулятора [LEVEL] секции MONITOR
регулируется уровень на мониторах. При просу-
шивании через наушники, отрегулируйте уровень
поворотом регулятора [LEVEL] секции PHONES.
Совет
Включать/выключать и регулировать уровень мониторов
можно также из секции линейки STEREO/DCA ( стр. 149).
Для прослушивания монофонического сигнала
включите клавишу [MONO] секции MONITOR.
