PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

2

16

1

2

4

5

3

6

8

7

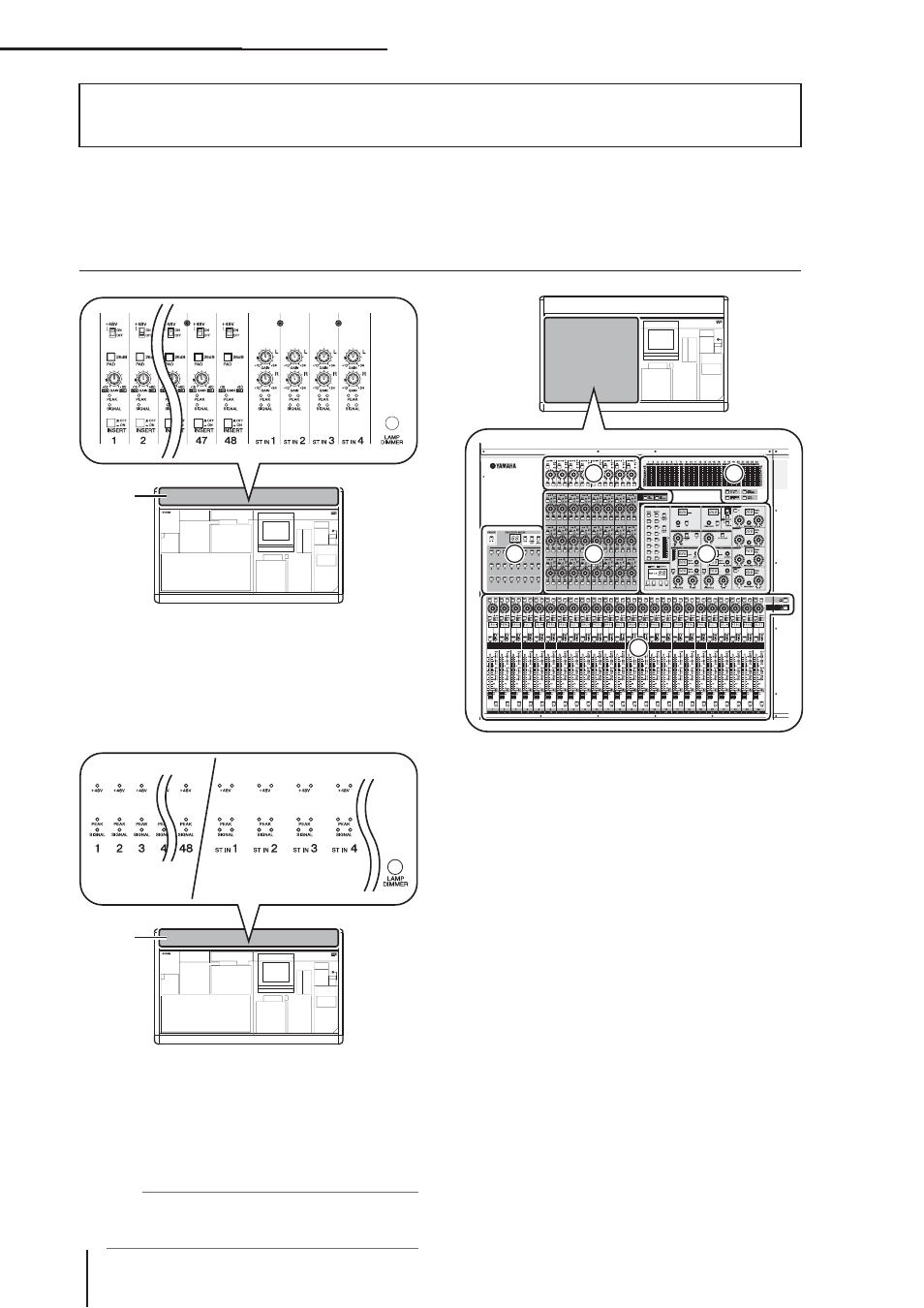

Секция AD IN (модель PM5D)

Эта секция предназначена для настройки чувс-
твительности входных сигналов, поступающих
с разъемов INPUT 1—48 и ST IN 1—4 задней
панели, включения/выключения аттенюатора,
разрыва, и включения/выключения фантомного
питания (+48 В).

Секция AD IN (модель PM5D-RH)

Отображение компенсации высоких частот
(presence), пикового уровня и состояния (вкл/
выкл) фантомного питания (+48 В) входного сиг-
нала с разъемов INPUT 1—48 и ST IN 1—4 задней
панели.

Совет

Для модели PM5D-RH чувствительность входов и вклю-
чение/выключение фантомного питания управляется
операциями на дисплее ( стр. 44).

Секция линейки каналов INPUT

Эта секция управляет основными параметрами
для входных каналов 1—48 ( стр. 45).

Секция FADER FLIP/ENCODER MODE

Эта секция позволяет выбирать параметры
линейки каналов INPUT, которые регулируются
фейдерами/кодировщиками ( стр. 48).

Секция MIX

Эта секция управляет включением/выключением
и уровнем сигналов, поступающих на шину MIX
с входных каналов, а также регулировку общего
уровня сигнала каналов MIX ( стр. 57).

Секция MATRIX

Эта секция управляет уровнем сигнала, поступаю-
щего с каналов MIX на шины MATRIX, и регули-
ровкой общего уровня сигнала каналов MATRIX
( стр. 63).

Секция SELECTED CHANNEL (выбранный

канал)

С помощью этой секции можно просматривать и
контролировать параметры сведения для выбран-
ного в данный момент входного или выходного
канала ( стр. 65).

Секция METER (индикаторы)

В данной секции находятся индикаторы пиково-
го уровня, которые показывают входные уровни
входных каналов и выходные уровни выходных
каналов, а также мониторинг точек контроля в
зависимости от выбранной с помощью клавиш
операции ( стр. 108).

2

Верхняя, передняя и задняя панели

В этой главе описаны названия и функции каждой части PM5D/DSP5D. Подробнее о каждой секции верх-
ней панели написано в следующих главах части «Работа с устройством». Ищите дополнительную инфор-
мацию в соответствующих главах.

Верхняя, передняя и задняя панели

Работа с устройством

(Модель PM5D)

(Модель PM5D-RH)

Верхняя панель
