Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

105

12

A

B

C

D

12

PM5D

DSP5D

2

4

1

3

Служебная связь и генератор

В этой главе описано использование служебной связи и генератора.

О секциях TALKBACK/OSCILLATOR

(служебная связь/генератор)

Секции TALKBACK и OSCILLATOR позволяют посылать сигнал с микрофона, подключенного к разъему TALKBACK или
сигнал тестового генератора на нужные выходы.

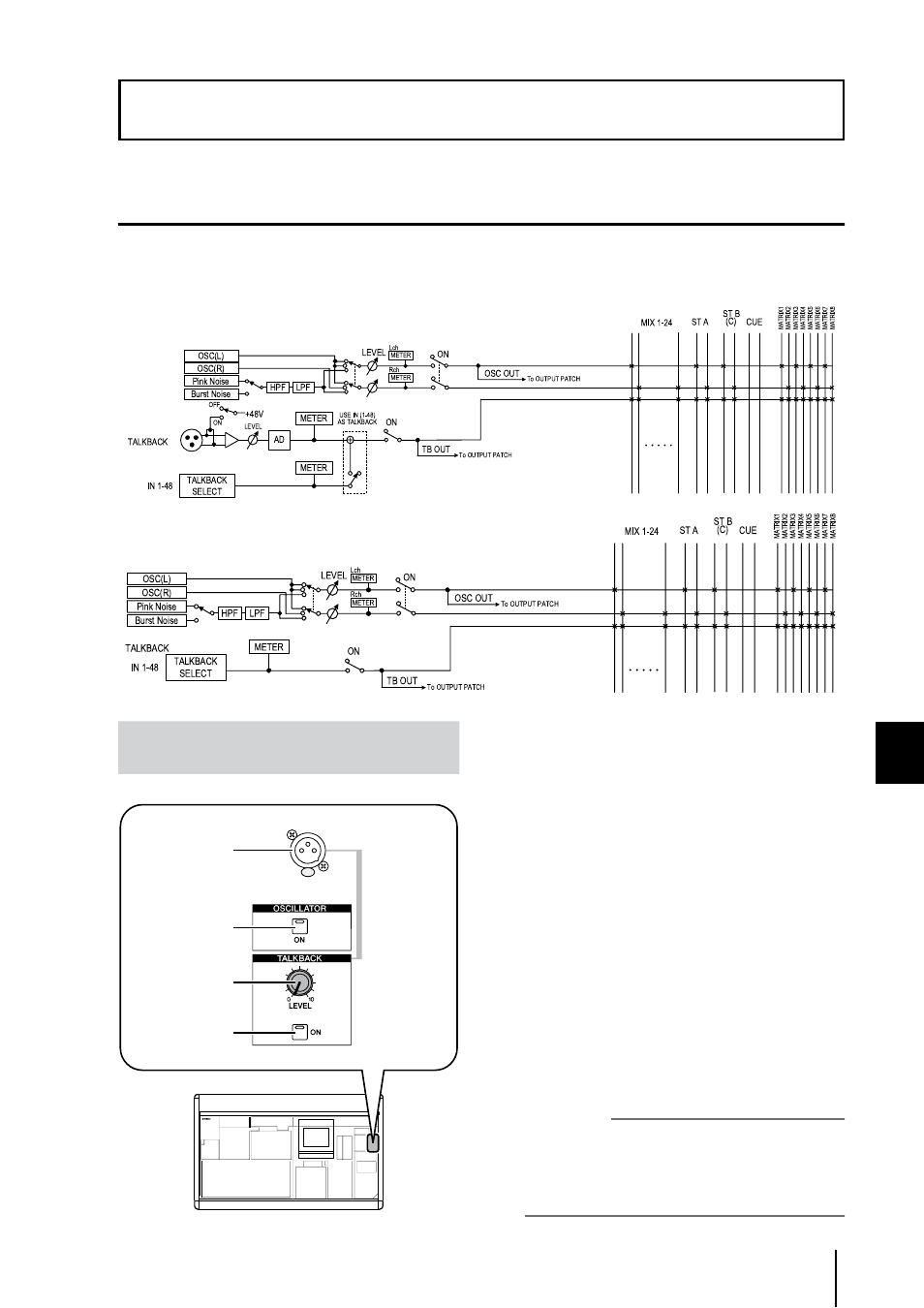

Маршрут сигнала в секциях TALKBACK/OSCILLATOR выглядит следующим образом.

Элементы секций TALKBACK/

OSCILLATOR

Разъем TALKBACK

Это симметричный разъем XLR-3-31, к которому мож-
но подключить микрофон служебной связи. Можно на-
строить параметры на дисплее для подачи фантомного
питания +48 В на этот разъем.

Регулятор [LEVEL] секции TALKBACK

Регулирует входной уровень микрофона, подключенно-
го к разъему.

Клавиша [ON] секции TALKBACK

Включает/выключает сигнал служебной связи. При
нажатии и удержании клавиши служебная связь будет
включена, пока клавишу удерживают. Если клавишу
нажать и сразу отпустить, служебная связь останется
включенной, пока снова не будет нажата клавиша.
Однако если включена кнопка NEVER LATCH (никог-
да не фиксировать) в разделе TALKBACK, служебная
связь будет работать только до тех пор, пока клавишу
удерживают, и выключится, когда клавишу отпустят; т.
е. служебная связь не зафиксируется, даже если нажать
и сразу отпустить клавишу.

Клавиша [ON] секции OSCILLATOR

Включает/выключает сигнал, посылаемый со встроен-
ного генератора на выбранную шину.

Примечание

Если клавиша [ON] секции OSCILLATOR выключена и на дисплее
показан другой раздел, нежели раздел OSCILLATOR (функция
TALKBACK), нажатие этой клавиши приведет лишь к переходу
в раздел OSCILLATOR; клавиша не включится. При повторном
нажатии клавиша включится. Если клавиша включена, пов-
торное ее нажатие выключит ее, независимо от того, какой
раздел открыт.

С

л

у

ж

ебна

я связь и г

енера

то

р
