PM5D/PM5D-RH
Разъемы MIX OUT 1—24, разъемы MATRIX OUT 1—8 и разъемы STEREO OUT A/B предназначены для вывода
сигнала из каналов MIX OUT 1—24, каналов MATRIX OUT 1—8 и каналов STEREO A/B соответственно.
На выходы MONITOR OUT подается мониторный сигнал, выбранный в секции MONITOR верхней панели.
На выходы CUE OUT подается контрольный сигнал того канала, который выбран клавишей [CUE].
Подключение и настройка
Работа с устройством
Мониторы Мониторы
Источник питания
PW800W
выход на мониторы разъем питания
выход
на
контроль
Выходы MIX OUT Выходы MATRIX OUT Выходы STEREO OUT
Мониторы
(сценические)
Основные
громкоговорители
Рекордер,
ретранслятор
и т. д.

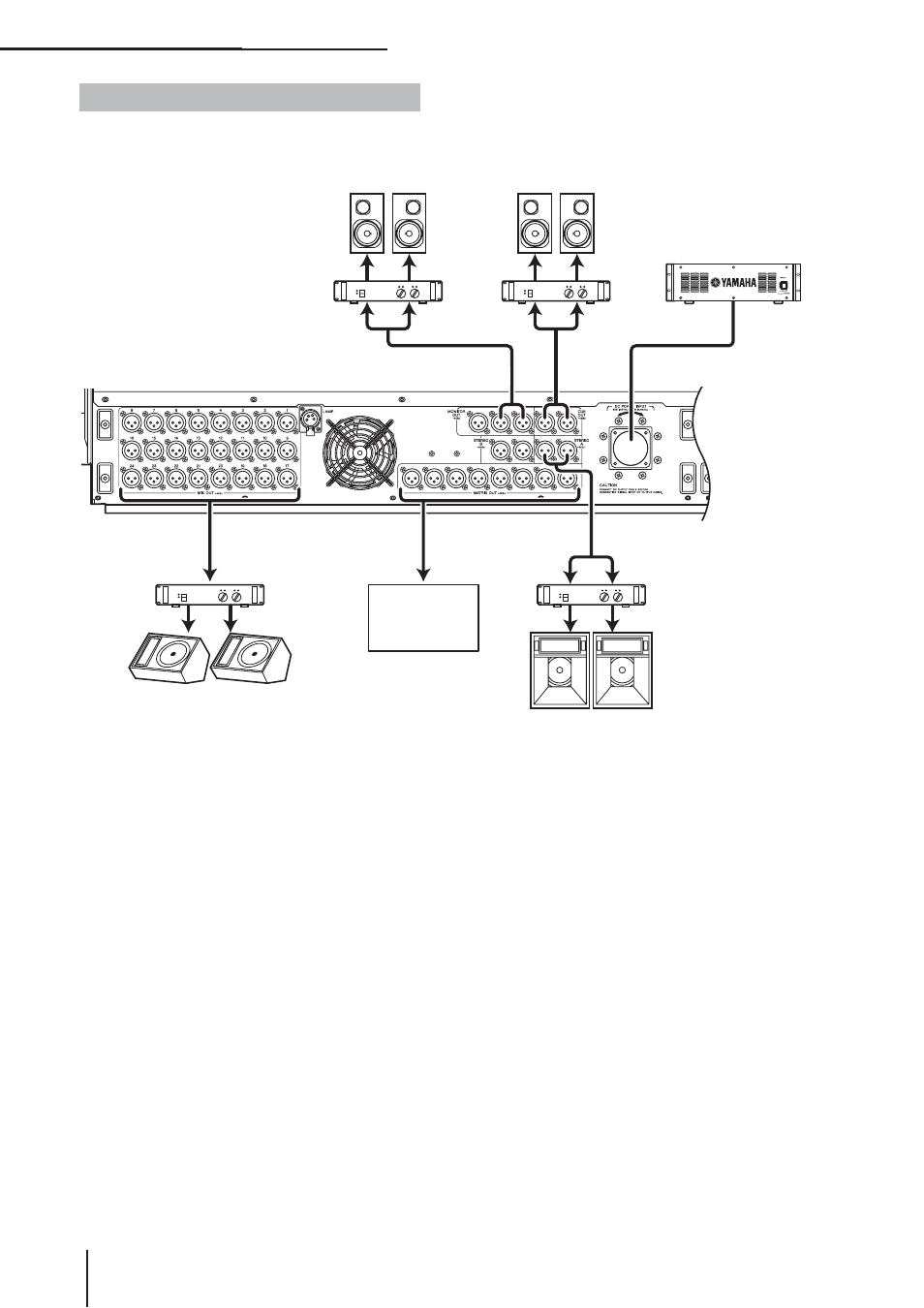

Аналоговые выходные подключения
