PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

8

74

В секции коммутации входа можно назначить входы
на входные каналы. При стандартных настройках
PM5D на входные каналы назначены следующие сигна-
лы.

Входные каналы 1—48

Входящие сигналы с входов INPUT
1—48

Каналы ST IN 1—4

Входящие сигналы с входов ST IN
1—4 (L/R)

Каналы FX RTN 1—4

Выходящие сигналы встроенных
эффектов 1—4 (L/R)

Однако, если необходимо назначить на входные кана-
лы входные сигналы с карт ввода/вывода в слотах 1—4
или с входа 2TR IN DIGITAL, необходимо изменить
параметры коммутации входа. Сделать это можно
следующим образом.

1

В секции DISPLAY ACCESS несколько

раз нажмите клавишу [PATCH] секции
INPUT, чтобы открыть раздел INPUT
PATCH.

В разделе INPUT PATCH можно назначить (комму-
тировать) входы (входы на задней панели или вход-
ные каналы карт ввода/вывода) на входные каналы.
По горизонтали на экране расположены входы (т. е.
источники коммутации), а по вертикали — входные
каналы (т. е. места назначения коммутации).
Если вход подключен к входному каналу, на
пересечении соответствующих вертикального и
горизонтального рядов отображается символ .

2

Чтобы просмотреть все входы

(источники коммутации),
воспользуйтесь горизонтальной
полосой прокрутки.

По горизонтали на экране отображается тип
входа, ID входа, номер входа, а также количество
назначенных на него входных каналов. Чтобы про-
смотреть все входы, не отображаемые на экране,
воспользуйтесь горизонтальной полосой прокрут-
ки или кодировщиком [DATA].

Вы можете выбрать следующие входы.

AD IN 1—48

Входы INPUT 1—48

AD ST IN 1—4 Входы ST IN 1—4 (L/R)

SLOT IN 1

Входные каналы (1—16) слотов 1—4.

FX OUT 1—8

Выходы (L/R) встроенных эффектов
1—8

2TR IN D1 D3

Входы 2TR IN DIGITAL 1—3 (L/R)

2TR IN A1/A2

Входы 2TR IN ANALOG 1/2

3

Для просмотра всех входных каналов

воспользуйтесь вертикальной полосой
прокрутки.

По вертикали на экране отображаются входные
каналы. Чтобы просмотреть все входные кана-
лы, не отображаемые на экране, воспользуйтесь
вертикальной полосой прокрутки. С этой же
целью удерживайте клавишу [SHIFT] и поверните
кодировщик [DATA].

Вы можете выбрать следующие входные каналы.

СH1—48

Входные каналы 1—48

STIN1L/1R—STIN4L/4R

Каналы ST IN 1—4 (L/R)

FXRTN1L/1R—FXRTN4L/4R Каналы FX RTN 1—4 (L/R)

8

Коммутация входа и коммутация выхода

В этой главе описываются настройки коммутации входа/выхода, а также подключение в разрыв и прямой выход.

Изменение настроек коммутации входа

Коммутация входа и коммутация выхода

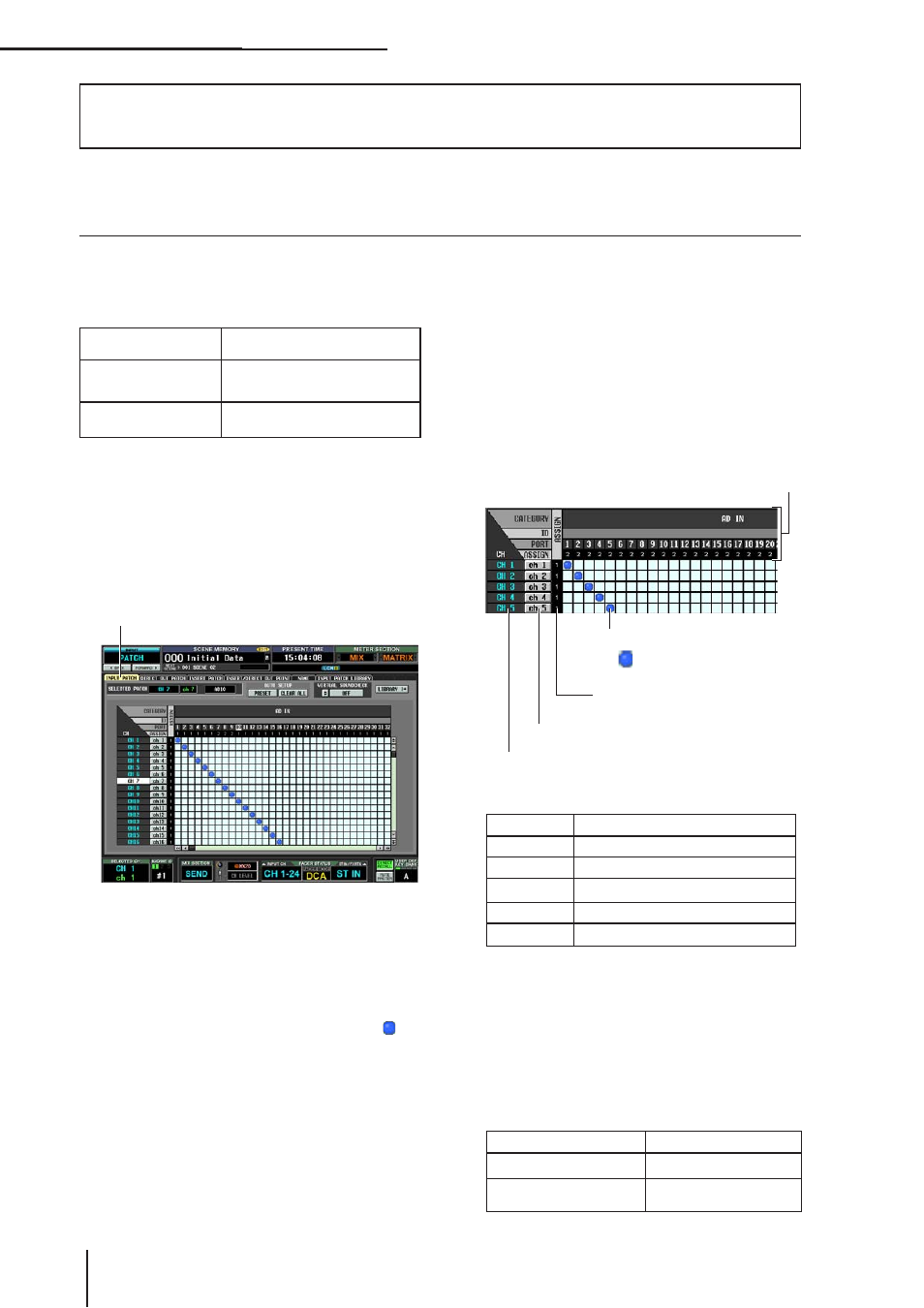

INPUT PATCH

В верхней части отображается тип входа и ID входа,

номер входа и номер назначенных в данный момент

входных каналов.

Для коммутации входа с входным каналом
щелкните по этой ячейке для отображения
символа «

».

Отображает номер входов, назначенных на
входные каналы.

Отображает имя входного канала.

Отображает номер входного канала.

Работа с устройством
