Линейка каналов st in/fx rtn – Инструкция по эксплуатации Yamaha DSP5D
Страница 47
PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
47
5
8
7
6
5
1
9
4
2
3
M
P
O
N
J
K
L

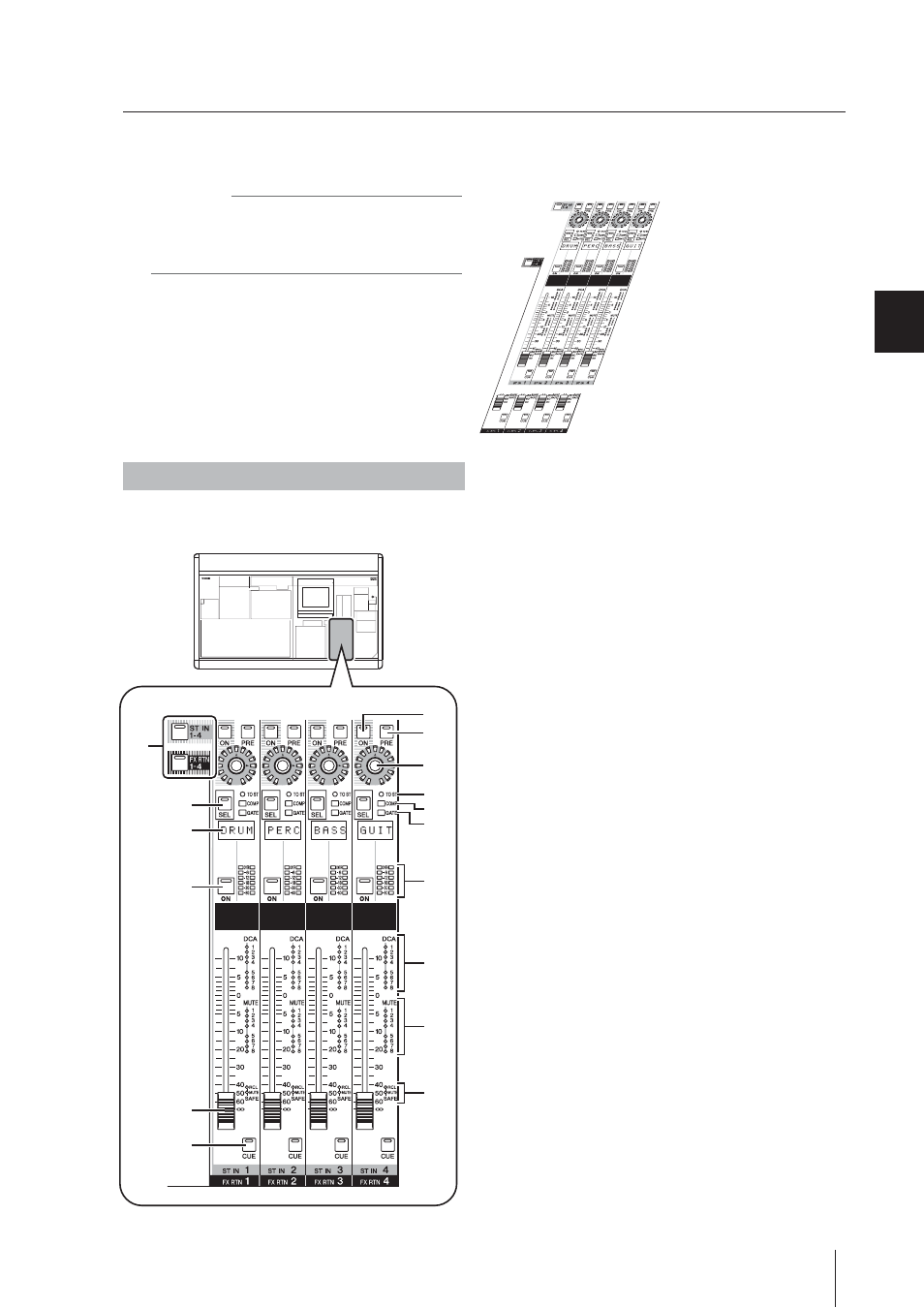

Элементы линейки каналов ST IN/FX RTN
Клавиши [ST IN 1-4]/[FX RTN 1-4]
Эти клавиши предназначены для выбора слоя,
который будет управляться с помощью линейки
каналов ST IN/FX RTN. Для того, чтобы управлять
каналами ST IN 1—4, необходимо нажать клавишу
[ST IN 1-4] или нажать клавишу [FX RTN 1-4] для
того, чтобы управлять каналами FX RTN 1—4.
Приведенные ниже элементы (2—16) аналогичны тем,
что расположены на линейке каналов INPUT
( стр. 45). Но, так как на каналах FX RTN нет гейта
или компрессора, индикаторы [GATE] (12) и [COMP]
(11) – не используются.
Клавиша
[PRE]
Клавиша ENCODER [ON]
Кодировщик
Клавиша
[SEL]
Индикатор
названия
Клавиша CH [ON]
Фейдер
Клавиша [CUE]
Индикатор [TO ST]
. Индикатор [COMP]
/ Индикатор [GATE]
0 Индикатор уровня
1 Индикаторы назначения DCA-групп
2 Индикаторы назначения MUTE-групп
3 Индикаторы [RCL SAFE]/[MUTE SAFE]
Линейка каналов ST IN/FX RTN
Элементы этой секции предназначены для управления каналами ST IN и каналами FX RTN.
Как видно из рисунка, эта секция является многослойной; для того, чтобы управлять каналами ST IN, необхо-
димо выбрать слой ST IN или слой FX RTN для управления каналами FX RTN.
Примечание
Если консоль последовательно подключена к устройс-
тву DSP5D, можно использовать клавиши определенные
пользователем ( стр. 148) или клавишу FADER MODE
( стр. 149) для выбора слоя на DSP5D.
У
п
рав
ление в
х
о
д
ными к
ана
лами
Работа с устройством
Слой ST IN 1—4
Слой FX RTN 1—4
