Руководство Пользователя PM5D/PM5D-RH V2 / DSP5D
161
19
1
2
3
4
1
2
3
1
– ∞
2
–20 dB
3
0 dB
4
+10 dB
4
5
6

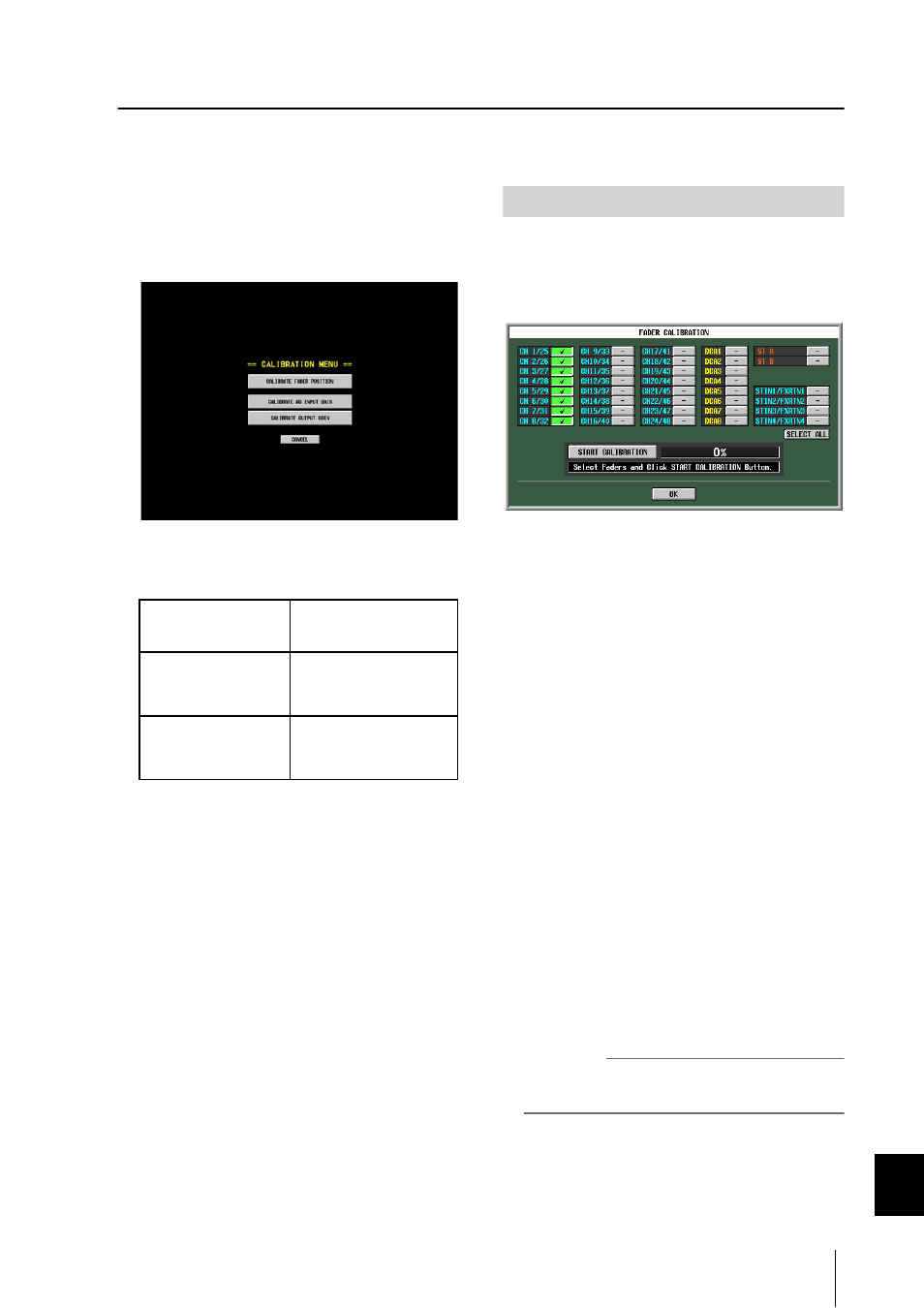

Регулировка фейдеров и коэффициента усиления входов/
выходов (калибровка)
В зависимости от условий эксплуатации, могут возникнуть расхождения в работе моторизованных фейдеров. Для коррек-
тировки таких расхождений используется функция калибровки. При необходимости можно также подстроить чувствитель-
ность аналоговых входов и коэффициент усиления аналоговых выходов.
Удерживая нажатой клавишу [ENTER], включи-
те питание источника PW800W.
После экрана приветствия на дисплее появится меню
калибровки.
Для выбора элементов для калибровки нажми-
те одну из следующих кнопок.
Откроется окно для калибровки выбранного элемента.
CALIBRATE FADER POSITION
Откроется окно FADER
CALIBRATION, позволяющее
откалибровать определенные
фейдеры.
CALIBRATE AD INPUT
GAIN (точная настройка
чувствительности
аналоговых входов; только
для модели PM5D-RH)
Откроется окно AD INPUT TRIM,
позволяющее точно настроить
чувствительность выбранного
аналогового входа.
CALIBRATE OUTPUT
GAIN (точная настройка
выходов)
Откроется окно OUTPUT TRIM,
позволяющее точно настроить
коэффициент усиления
выбранного аналогового
выхода.
Настройте калибровку, следуя инструкциям в
окне.
Нажмите кнопку OK в окне.
Будут применены настройки калибровки, и PM5D
запустится в обычном режиме.
Калибровка фейдеров
Здесь описано, как запустить полуавтоматическую про-
цедуру калибровки фейдеров для определенной линейки
каналов (INPUT, DCA, STEREO A/B, ST IN/FX RTN). Дан-
ное окно также открывается, если при включении PM5D
обнаружены проблемы с настройками фейдеров.
Нажмите кнопку выбора фейдера, чтобы отме-
тить фейдеры, выбранные для калибровки.
При обнаружении проблем с определенными фейдерами
во время включения устройства эти кнопки будут вклю-
чены (выделены зеленым) и на них будут стоять пометки.
Нажмите кнопку START CALIBRATION, калибров-
ка начнется автоматически.
На индикаторе выполнения будет отображаться состоя-
ние процесса калибровки.
Автоматическая часть процесса заканчивается,
когда индикатор выполнения достигнет 60%.
Далее необходимо вручную перемещать фей-
деры для калибровки определенном порядке
позиций, перечисленных ниже.
– ∞
20 дБ
0 дБ
10 дБ
5
6
После установки фейдера в нужную позицию
нажмите клавишу [ENTER].
Процесс продолжится для следующей позиции фейдера.
Повторите шаги 3—4 для каждой позиции фей-
дера 1—4
Проверьте, что процесс калибровки завершен
и все кнопки выбранных фейдеров выключены.
Нажмите кнопку OK.
Настройки калибровки будут сохранены во внутренней
памяти. Если кнопки выбранных фейдеров остались
включенными (выделены зеленым), процесс калибровки
прошел неудачно. Проведите калибровку еще раз.
Примечание
При записи установок калибровки во внутреннюю память на
индикаторе выполнения отображается Writing…; запрещается
выключать питание, пока отображается эта надпис
