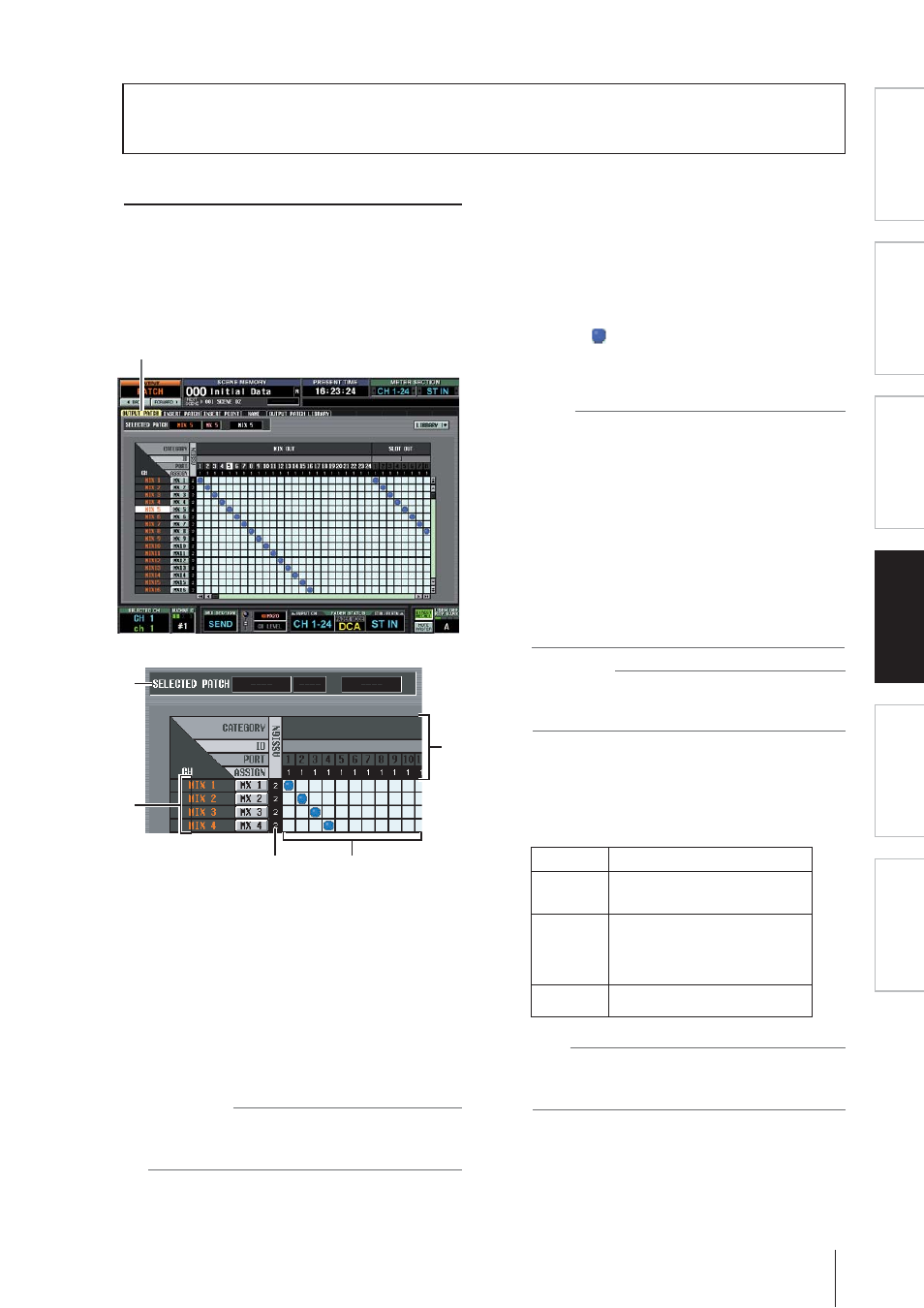

Раздел OUTPUT PATCH

В этом меню вы можете установить настройки
коммутации для посыла выходных сигналов на вы-
ходы карт ввода/вывода, установленных на выходы
и слоты MIX OUT, посыла на входы внутренних
эффектов, а также на выходы 2TR OUT DIGITAL.

SELECTED

PATCH

Показывает номер, имя и выход канала, на кото-
ром установлен курсор.

CH (выходные каналы)

В этом разделе указаны номер и имя выходного
канала (каналы MIX, MATRIX , STEREO A/B,
MONITOR L/R/C, CUE L/R,TALKBACK OUT, OSC
OUT) для которого нужно настроить коммута-
цию выхода. Номер канала, на котором находится
курсор, выделяется цветом. При щелчке по имени
канала откроется окно, в котором можно назна-
чить имя канала.

Примечание

В модели PM5D этот пункт недоступен для каналов CUE
L/R; в модели DSP5D этот пункт недоступен для каналов
MONITOR L/R/C.

ASSIGN

Здесь указано количество выходных портов, на-
значенных в данный момент на каждый выходной
канал.

Сетка

Здесь можно коммутировать выходы (горизон-
тальные ряды) с выходными каналами (верти-
кальные ряды). Текущая коммутация отмечена
кружком

. Щелкнув в соответствующей ячейке,

можно назначить или отменить коммутацию.

Красные линии слева и сверху отображают теку-
щие координаты курсора.

Совет

• При включенном параметре PATCH CONFIRMATION в раз-

деле PREFERENCE 1 (функция UTILITY) при каждой попыт-
ке сменить параметры коммутации на экране будет
появляться окно с запросом подтверждения. При вклю-
ченном параметре STEAL PATCH CONFIRMATION окно
подтверждения также будет появляться при каждой
попытке создать коммутацию, которая повлечет за
собой изменение уже установленной коммутации.

• Чтобы быстро вывести курсор на сетку или вывести

его за пределы сетки, удерживайте клавишу [SHIFT] и
нажмите одну из клавиш CURSOR [
], [], [], [] .

• Для быстрого перемещения влево или вправо по сетке

поверните кодировщик [DATA]. Для быстрого переме-
щения вверх или вниз удерживайте клавишу [SHIFT] и
поверните кодировщик [DATA].

Примечание

Вы можете коммутировать несколько выходных каналов
с одним выходом, но несколько выходов коммутировать
с одним каналом нельзя.

Выход

Здесь указан (начиная сверху): тип выхода, номер
выхода, номер выходного канала и количество
назначенных выходных каналов. Можно выбрать
один из следующих типов порта.

Совет

В модели DSP5D вы можете выбрать выходы OMNI OUT
1—24, SLOT OUT 1—4 (SLOT OUT 3—4 — это коннектор
CASCADE OUT), и FX IN 1—8.

Функция OUTPUT PATCH (коммутация выходов)

MIX OUT

Выходы MIX OUT 1—24

SLOT UT

Выходные каналы карт ввода/

вывода, установленных в слоты

1—4

FX IN

Левый/правый каналы

входов встроенных эффектов

1—8 (для вывода можно

использовать только каналы

MIX)

2TR OUT

Левый/правый каналы выходов

2TR OUT DIGITAL 1—3

К

о

мм

у

тация

вых

о

д

ов

Функция

IMPUT

OUTPUT PATCH

Прило

ж

ения
