PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание
250
EQ PARAM
EQ PARAM
5
1
2
4
8 7
3
6
9
Функция OUTPUT EQ
Функция OUTPUT EQ

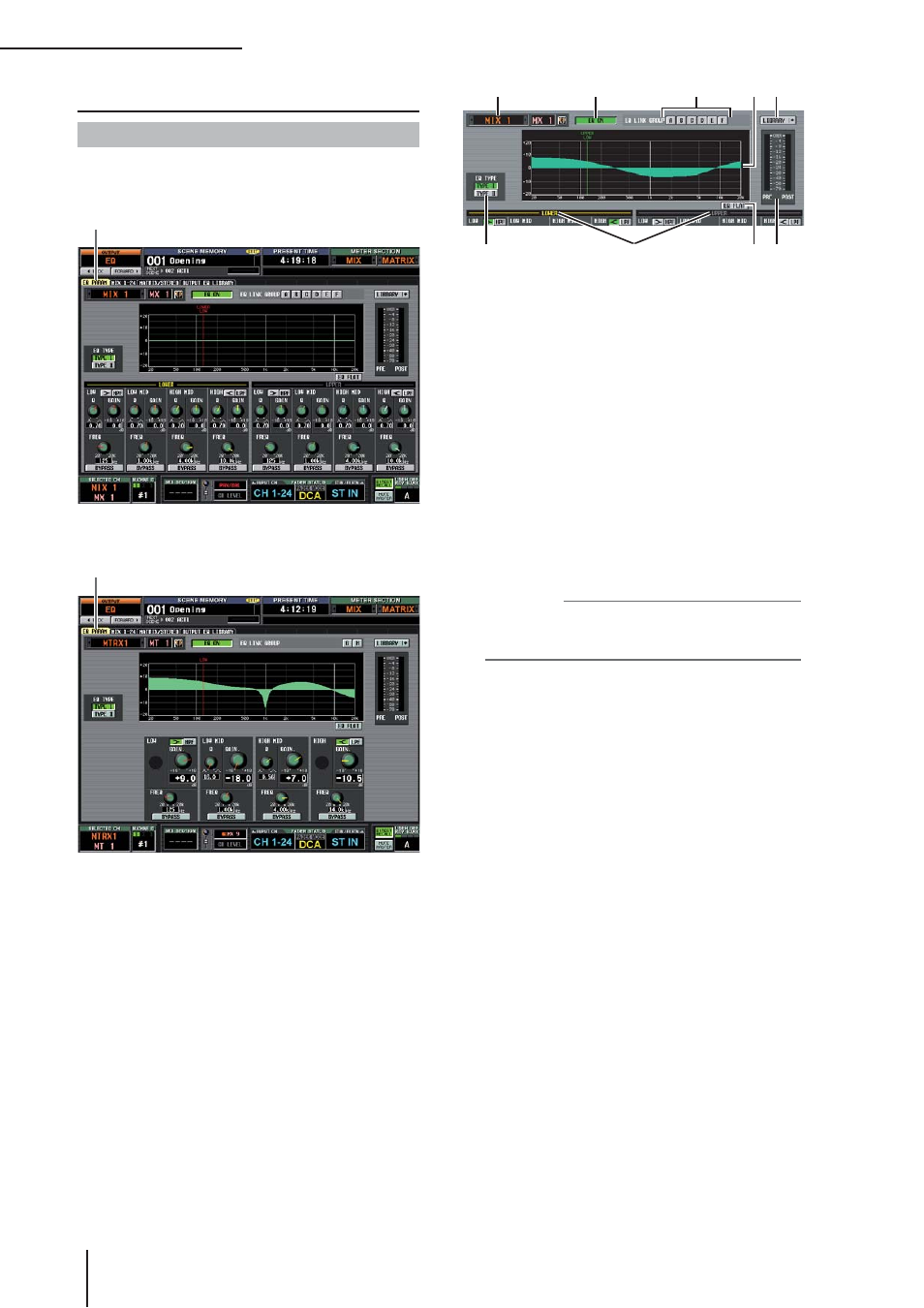

Раздел EQ PARAM (параметры эквалайзера)
Здесь можно изменить параметры эквалайзера
выбранного выходного канала.
Если выбран канал MIX или канал STEREO A/B.
Если выбран канал MATRIX.
Выбор
канала
Здесь можно выбрать выходной канал, с которым
вы хотите работать. Можно использовать восьми-
полосный эквалайзер (четыре полосы UPPER + че-
тыре полосы LOWER) для каналов MIX и STEREO
A/B, и четырехполосный эквалайзер для каналов
MATRIX. Если данный канал связан с другим кана-
лом (или если выбран канал STEREO A/B), справа
отображается пиктограмма сердца. При работе с
каналами MIX или MATRIX щелчок по этой пик-
тограмме объединяет и разъединяет каналы.
EQ ON/OFF
Включает/выключает эквалайзер для этого канала.
EQ
LINK
GROUP
Здесь можно выбрать группу привязки к эква-
лайзеру (A — H), к которой будет принадлежать
эквалайзер данного канала. Параметры эквалайзера
действительны для всех входных каналов, входя-
щих в одну группу.
Примечание
Эквалайзеры каналов MIX и STEREO A/B можно назначить
только в группы A — F. Эквалайзеры каналов MATRIX мож-
но назначить только в группы G и H.
LIBRARY
Эта кнопка открывает раздел OUTPUT EQ
LIBRARY ( стр. 252), в котором можно сохранить
или загрузить настройки эквалайзера выходных
каналов, сохраненные в библиотеке.
EQ
TYPE
Выбор типа эквалайзера. При включении кнопки
TYPE I выбирается алгоритм, используемый в
серии 02R. При включении кнопки TYPE II выби-
рается новый алгоритм. Кнопка TYPE II уменьшает
перекрытие частот соседних полос.
График
эквалайзера
Этот график отображает примерную АЧХ эквалай-
зера. Цветные вертикальные линии отображают
центральную частоту (FREQ) полосы для парамет-
ра, на который наведен курсор (цвет каждой линии
соответствует маркировке регулятора для каждой
полосы). Кривая АЧХ меняется при изменении
параметров Q и GAIN для каждой полосы.
Индикаторы уровня
На этих индикаторах отображаются пиковые уров-
ни на входе и выходе эквалайзера. При перегрузке
на входе эквалайзера загорается сегмент OVER.
EQ FLAT
Эта кнопка восстанавливает стандартное значение
(±0,0 дБ) параметров чувствительности для всех
полос. При нажатии на эту кнопку появится окно
подтверждения.
LOWER/UPPER (только для каналов MIX
и каналов STEREO A/B)
Индикатор, указывающий какие четыре по-
лосы (LOWER или UPPER) выбраны в секции
SELECTED CHANNEL. Текстовый ярлык выбран-
ной группы отображается желтым цветом.
