PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

5

52

MIX bus

Input channels

MIX1

MIX2

STEREO L

STEREO R

……

……

INPUT CHANNEL 1

INPUT CHANNEL 2

ON

MIX1

MIX2

STEREO L

STEREO R

……

……

ON

ON

ON

4

Для того, чтобы выключить сигнал,

посылаемый из канала на шину MIX,

необходимо выключите клавишу [ON]

секции MIX этого канала.

Для того, чтобы снова включить клавишу, необхо-

димо нажать ее еще раз.

Примечание

Шины MIX можно переключать (блоками по две смежных
нечетных/четных шины MIX) между типом VARI (можно
изменять уровни посыла сигналов) и типом FIXED (уровни
посыла сигналов фиксированы) (подробнее типы пере-
ключения описаны на стр. 299).

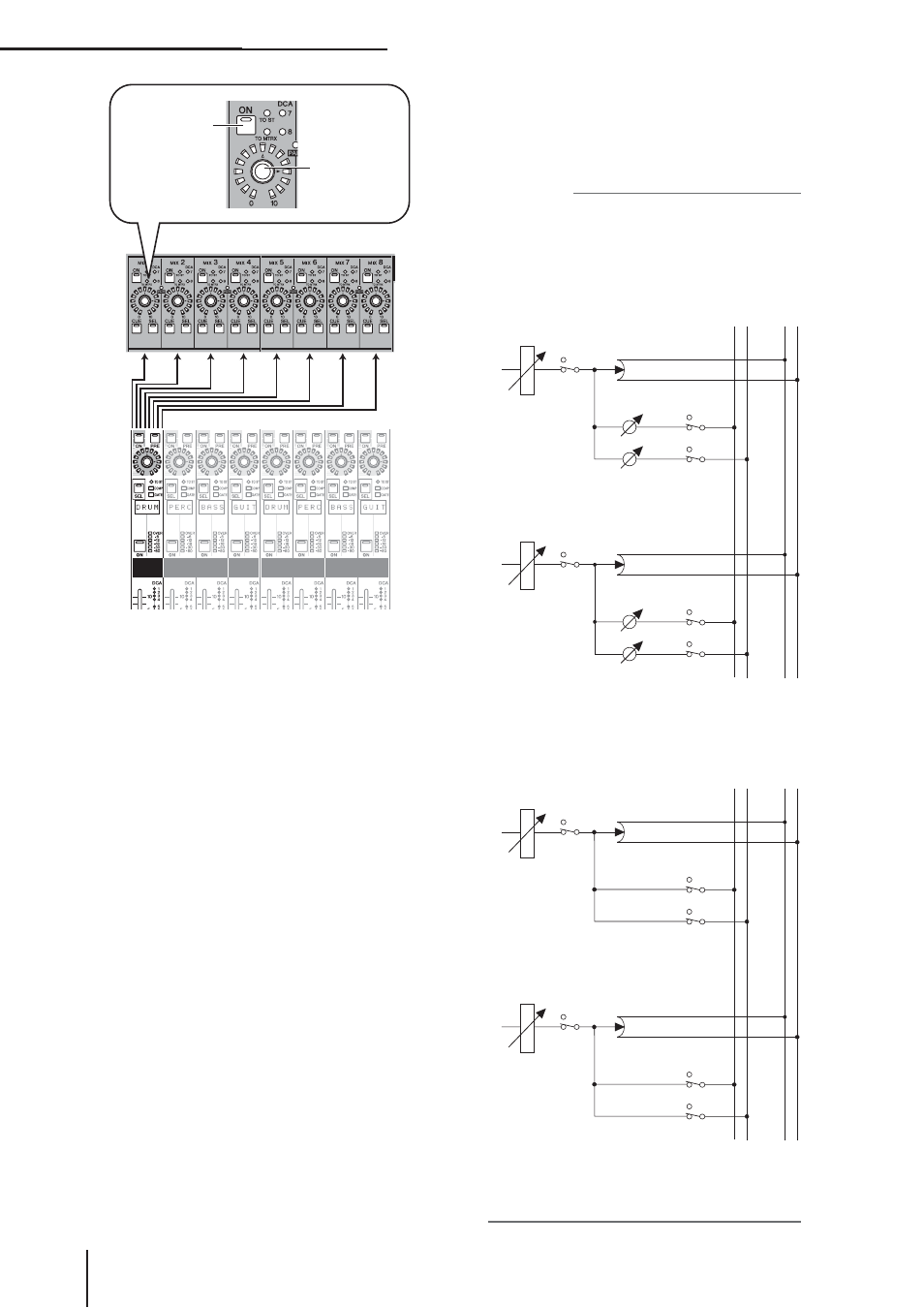

При посыле сигнала из входного канала на

шину MIX типа VARI.

При посыле сигнала из входного канала на

шину MIX типа FIXED.

Если выбранная шина MIX установлена в режим FIXED,
кодировщики MIX не работают, при этом будет выпол-
няться только включение/выключение сигнала клавишей
[ON] секции MIX.

Управление входными каналами

Включение/
выключение
посыла сигна-
ла с входного
канала на
шину MIX.

Регулирует
уровень по-
сыла сигнала
с входного
канала на
шину MIX.

Входной канал 1

Входные каналы

Входной канал 2

Входной канал 1

Входной канал 2

ФЕЙДЕР

ON

ПАНОРАМА

УРОВЕНЬ
MIX 1 (ПЕРЕМ.)

УРОВЕНЬ

MIX 2 (ПЕРЕМ.)

ФЕЙДЕР

ON

ПАНОРАМА

УРОВЕНЬ
MIX 1 (ПЕРЕМ.)

УРОВЕНЬ

MIX 2 (ПЕРЕМ.)

ON

ON

ON

ФЕЙДЕР

ON

ПАНОРАМА

MIX 1 (ФИКС.)

MIX 2 (ФИКС.)

ON

ФЕЙДЕР

ON

ПАНОРАМА

MIX 1 (ФИКС.)

MIX 2 (ФИКС.)

Работа с устройством
