234
PM5D/PM5D-RH V2 / DSP5D
A
B
A
B
OUTPUT GR
1
2
TALKBACK
1
2

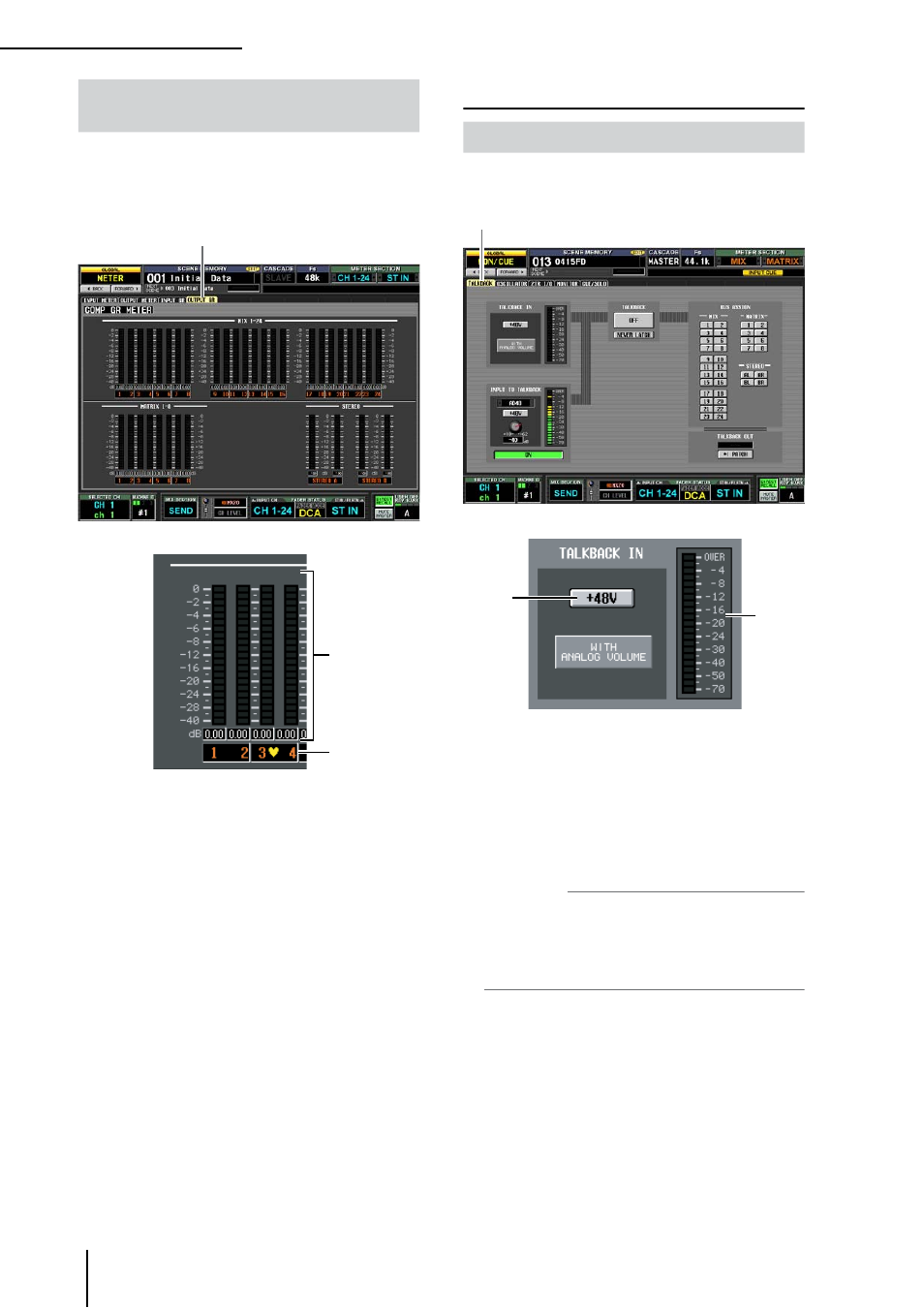

Раздел OUTPUT GR
Этот раздел содержит индикаторы, которые отображают
степень подавления гейтом/компрессором для каждого
выходного канала (каналы MIX 1—24, каналы MATRIX
1—8, каналы STE¬REO A/B).
Индикаторы
Эти индикаторы пикового уровня отображают сте-
пень подавления каждого канала. Текущее значение
общего уровня отображается в поле ниже.
Пиктограмма связки каналов
Отображает состояние связки двух соседних кана-
лов с нечетным/четным номерами.
Функция MON/CUE
Раздел TALKBACK
В этом разделе можно включить/выключить служебную
связь и выбрать место назначения служебной связи.
Индикатор уровня (индикатор уровня разъема
TALKBACK)
Этот индикатор уровня отображает пиковый уровень
сигнала, приходящего с разъема TALKBACK на верхней
панели.
2. +48V (фантомное питание разъема TALKBACK)
Эта кнопка включает/выключает фантомное питание
для разъема TALKBACK.
Примечание
• Пиктограмма WITH ANALOG VOLUME, расположенная под
кнопкой, означает, что значение LEVEL в секции TALKBACK на
панели будет влиять только на сигнал, приходящий с разъема
TALKBACK.
• Если выбрано устройство DSP5D, поле TALKBACK IN не будет
отображаться.
Функция MON/CUE
