Руководство Пользователя
13
108
PM5D/PM5D-RH V2 / DSP5D
A
B
C
D
E
F
G
13
MIX
PEAK
HOLD
CH 1 -24
24
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
23
22
21
20
19
18
17
16
15
14
13
12
1 1
10
9
8
7
6
5
4
3
2
1
ST IN/
/ST IN
MATRIX
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
STEREO A
STEREO B
CUE
L
R
L
R
L
R
1 L 1R 2L 2R 3L 3R 4L 4R
MATRIX
ST IN /
/
1
2
3
4
5
6
7
8
1
3
2
5
4
6
7
Индикаторы
Индикаторы
В этой главе разъясняются все действия, связанные с индикаторами.

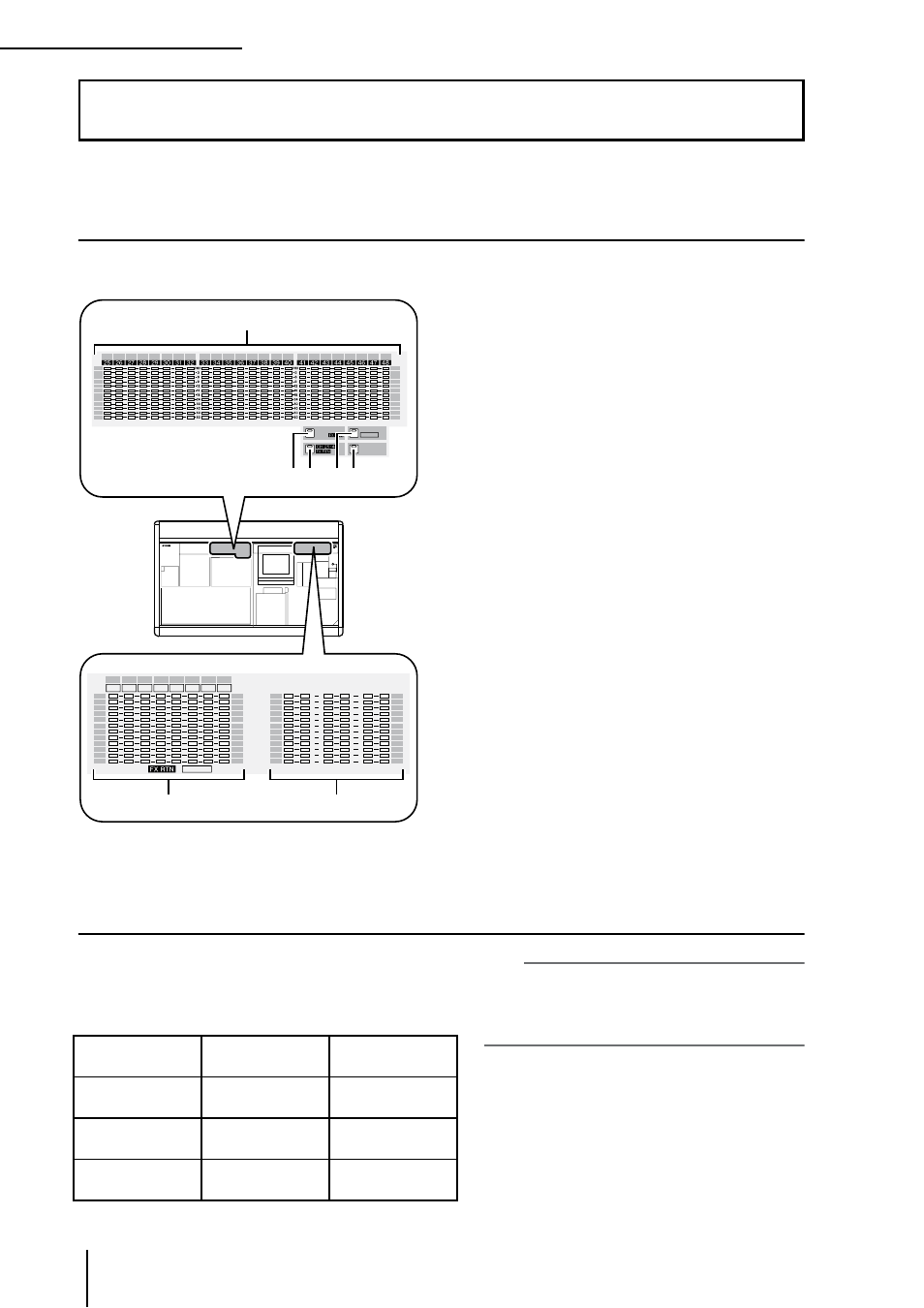

Элементы секции индикаторов
Секция индикаторов показывает входные уровни входных каналов и выходные уровни выходных каналов.
Индикаторы INPUT/MIX
В зависимости от того, какая клавиша нажата, эти индика-
торы отображают входные уровни входных каналов 1—24
или 25—48 или выходные уровни каналов MIX 1—24.
Клавиша [CH 1—24/ST IN/FX RTN]
Когда эта клавиша включена, индикаторы INPUT/MIX
отображают входные уровни входных каналов 1—24, а
индикаторы ST IN/ FX RTN/MATRIX отображают выход-
ной уровень каналов ST IN (или каналов FX RTN, в зави-
симости от настройки FOLLOW INPUT LAYER) 1—4.
Клавиша [CH 25—48/FX RTN/ST IN]
Когда включена эта клавиша, индикаторы INPUT/MIX
отображают входные уровни входных каналов 25—48,
а индикаторы ST IN/ FX RTN/MATRIX отображают
выходной уровень каналов FX RTN (или каналов ST IN, в
зависимости от настройки FOLLOW INPUT LAYER).
Клавиша [MIX/MASTER]
Когда включена эта клавиша, индикаторы INPUT/MIX
отображают выходные уровни каналов MIX 1—24, а ин-
дикаторы ST IN/ FX RTN/MATRIX отображают выходные
уровни каналов MATRIX 1—8.
Клавиша [PEAK HOLD]
Включает/выключает режим удержания пика на индика-
торах.
Индикаторы ST IN/FX RTN/MATRIX
В зависимости от того, какая клавиша нажата, эти ин-
дикаторы отображают выходной уровень каналов ST IN
1—4 или каналов MATRIX 1—8.
Индикаторsы MASTER
Эти индикаторы всегда отображают выходные уровни
каналов STEREO A/B и шин CUE.
Совет
• Тип каналов, показанных в секции индикаторов, также показан
в области METER SECTION в верхней правой части дисплея.
• Индикаторы MASTER всегда отображают выходные уровни
каналов STEREO A/B и шины CUE.
Переключение режима индикаторов
Можно использовать клавиши секции индикаторов для указания
каналов, уровни которых будут показаны на индикаторах INPUT/
MIX и индикаторах ST IN/MATRIX. Каждой клавише соответс-
твуют следующие каналы.
Клавиша
Индикаторы
[INPUT/MIX]
Индикаторы [ST
IN/MATRIX]
Клавиша [CH 1—24/
ST IN/FX RTN]
Входные каналы
1—24
Каналы ST или
каналы FX RTN 1—4
Клавиша [CH 25—
48/FX RTN/ST IN]
Входные каналы
25—48
Каналы FX RTN или
каналы ST IN 1—4
Клавиша [MIX/
MATRIX]
Каналы MIX 1—24
Каналы MATRIX 1—8
