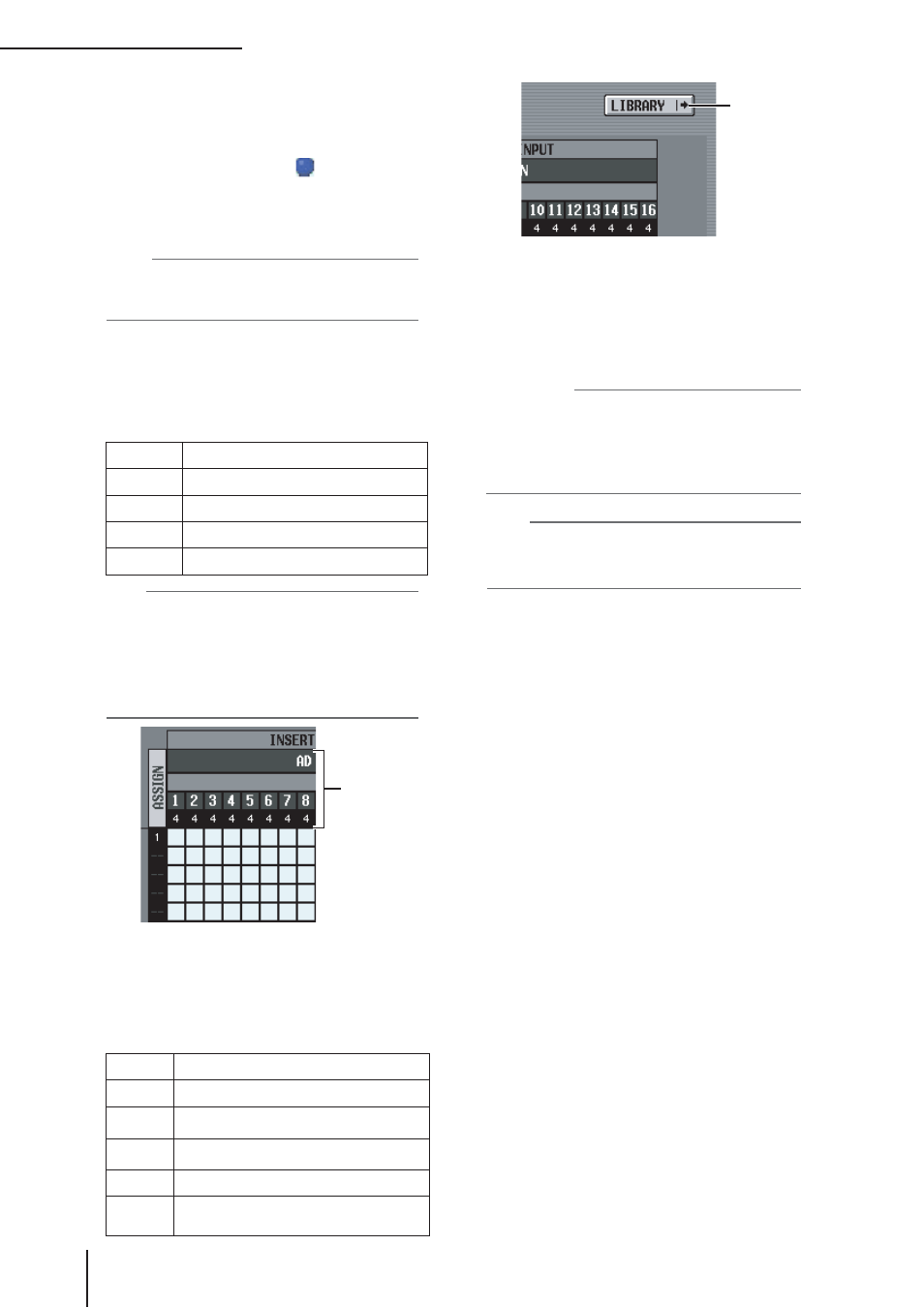

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание

280

7

8

Функции INPUT

Функции INPUT

Сетка

Для каждого входного канала (вертикальные ряды)
здесь можно подключить один или более выходов
(горизонтальные ряды) как выходы на разрыв.
Текущая коммутация отмечена

кружком.

Щелкнув в соответствующей ячейке, можно назна-
чить или отменить коммутацию.

Красные линии слева и сверху отображают теку-
щие координаты курсора.

Совет

Управление в сетке производится одним и тем же
способом во всех разделах коммутации. Более подробную
информацию см. в «Совете» на стр. 277.

Выход

Здесь указан (начиная сверху): тип выхода, номер
выхода, номер выходного канала и количество
назначенных входных каналов. В качестве выходов
на разрыв можно назначить выходы следующих
типов:

MIX OUT

Выходы MIX OUT 1—24

SLOT OUT

Выходные каналы карт ввода/вывода,
установленных в слоты 1—4

FX IN

Левый/правый каналы входов встроен-
ных эффектов 1—8

GEQ IN

Входы внутренних модулей GEQ 1—20

2TR OUT

Левый/правый каналы выходов 2TR OUT
DIGITAL 1—3

Совет

Номер недоступных портов отмечен серым цветом.

Если в качестве порта SLOT OUT используется кон-

нектор CASCADE, номер порта коннектора CASCADE
отображается желтым цветом на месте номера
порта SLOT OUT.

Если в качестве выхода с разрыва вы выберете GEQ IN,

выход соответствующих модулей GEQ, будет автома-
тически выбран как вход разрыва.

Вход

Здесь указан (начиная сверху): тип входа, номер
входа, левый/правый, номер входного канала и
количество входных каналов (включая входы
разрыва), коммутированных с каждым портом.
Выбрать можно один из следующих типов входов:

AD IN

Входы INPUT 1—48

AD ST IN

Входы ST IN 1—4 левый/правый

SLOT IN

Входные каналы карт ввода/вывода, уста-
новленных в слоты 1—4

FX OUT

Левый/правый каналы выходов встроен-
ных эффектов 1—8

GEQ OUT

Выходы модулей GEQ 1—20

2TR IN

Левый/правый каналы входов 2TR IN
DIGITAL 1—3 или входов 2TR IN ANALOG
1—2

Кнопка LIBRARY

Эта кнопка открывает раздел INPUT PATCH
LIBRARY ( стр. 283), в котором можно сохранить
или загрузить настройки коммутации для входных
каналов, сохраненные в библиотеке.

Примечание

Чтобы включить вход/выход разрыва, который вы
назначили на входной канал в этом разделе, включите
разрыв для соответствующего входного канала а разде-
ле INSERT/DIRECT OUT POINT (функция INPUT PATCH) (стр.
281). Однако разрыв автоматически включается, если
вход/выход разрыва назначен на GEQ.

Совет

Чтобы переместить курсор слева направо (или наобо-
рот), удерживайте клавишу [SHIFT] и нажмите одну из
клавиш CURSOR: [
] или [].
