Установка платы
WLAN/WiMax
1.
Вставьте плату в разъем с меткой
WLAN/WiMax.
2.
Слегка надавите на плату
, чтобы зафиксировать ее.
3.
Установите винт
M2 x 3 мм.
4.
Подсоедините соответствующие антенные кабели к устанавливаемой плате
.
Если на ярлыке платы имеются два треугольника
(белый и черный), подключите белый антенный кабель к разъему с меткой «main» («основной»)
(белый треугольник), а черный антенный кабель - к разъему с меткой «aux» («дополнительный») (черный треугольник). Поместите серый
антенный кабель в пластиковый держатель рядом с платой
.
Если на ярлыке платы имеются три треугольника
(белый, черный и серый), подключите белый антенный кабель к белому треугольнику, черный
антенный кабель
- к черному треугольнику, а серый антенный кабель - к серому треугольнику.
5.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
6.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Вернуться на страницу «Содержание»
ВНИМАНИЕ
.
Разъемы имеют ключ
, что обеспечивает правильность вставки. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и на системной плате и измените направление установки платы
.
ВНИМАНИЕ
.
Чтобы избежать повреждения платы
WLAN или WiMax при установке, убедитесь, что под ней нет кабелей.
ВНИМАНИЕ
.
Плату
WLAN или WiMax необходимо вставлять в разъем с меткой WLAN/WiMax.

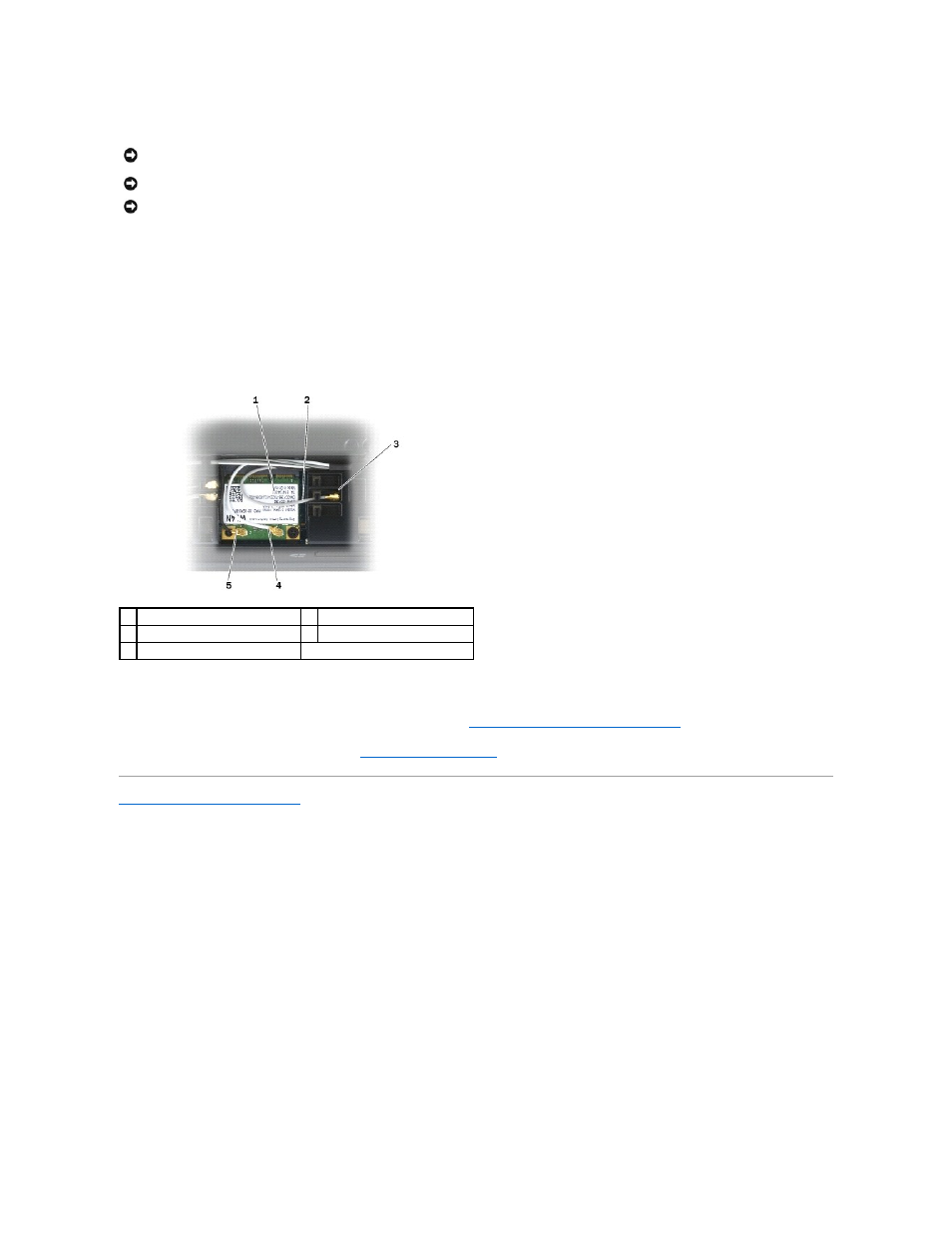

1
плата
WLAN
2
серый антенный кабель
3
держатель на плате
4
белый антенный кабель
5
черный антенный кабель
