Установка защелки аккумулятора в сборе
1. Установите пружину на фиксационной скобе .
2. Расположите кнопку фиксации аккумулятора под основанием в сборе .
При фиксации с помощью правой защелки аккумулятора в сборе сдвиньте фиксационную скобу влево , чтобы совместить кнопку с отверстием
фиксационной скобы .
При фиксации с помощью левой защелки аккумулятора в сборе сдвиньте фиксационную скобу вправо , чтобы совместить кнопку с отверстием
фиксационной скобы .
3. Установите винт M2 x 3 мм.
4. Установите плату ввода -вывода (см. раздел Установка защелки аккумулятора в сборе ).
5. Установите модемный разъем RJ-11 (см. раздел Установка модемного разъема RJ-11 ).
6. Установите модем (см. раздел Установка модема ).
7. Установите системную плату (см. Установка системной платы в сборе ).
8. Установите на место каркас платы (см. раздел Установка каркаса платы )
9. Установите упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
10. Установите сетку на правом динамике (см. раздел Установка сетки правого динамика и считывателя отпечатков пальцев в сборе ).
11. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
12. Установите крышку со светодиодными индикаторами (см. раздел Установка крышки со светодиодными индикаторами ).
13. Установите дисплей в сборе (см. раздел Установка дисплея в сборе (E6400 и M2400) или Установка дисплея в сборе (E6400 ATG) ).
14. Установите блок радиатора (см. раздел Установка вентилятора процессора в сборе ).
15. Установите крышки шарниров (см. раздел Установка крышек шарниров ).

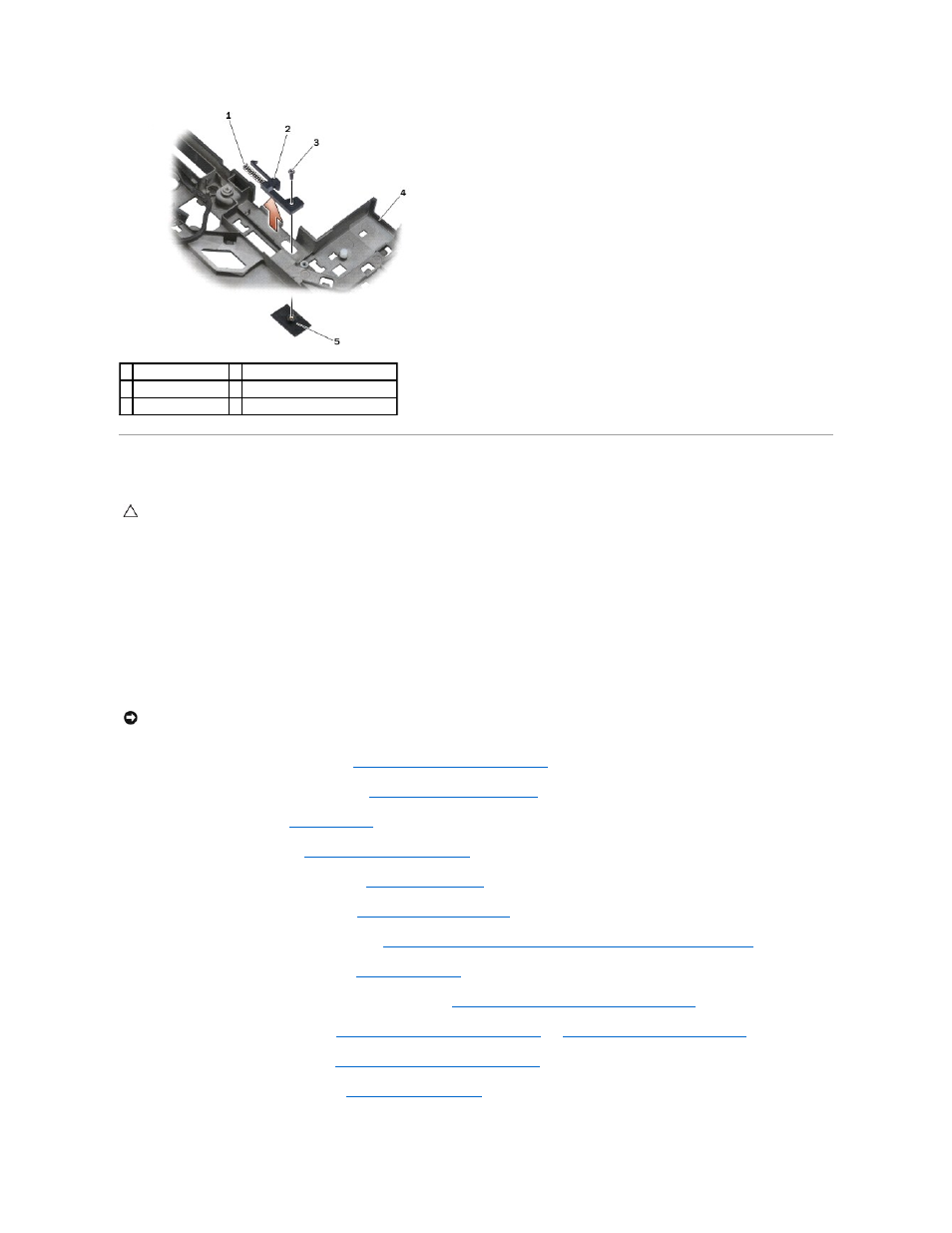

1 пружина 2 фиксационная скоба
3 винты M2 x 3 мм (2) 4 кнопка фиксации аккумулятора
5 основание в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ . Кнопка фиксации аккумулятора снабжена ключом для обеспечения надлежащего выравнивания . Если появится
сопротивление , проверьте позиционирование кнопки фиксации.
