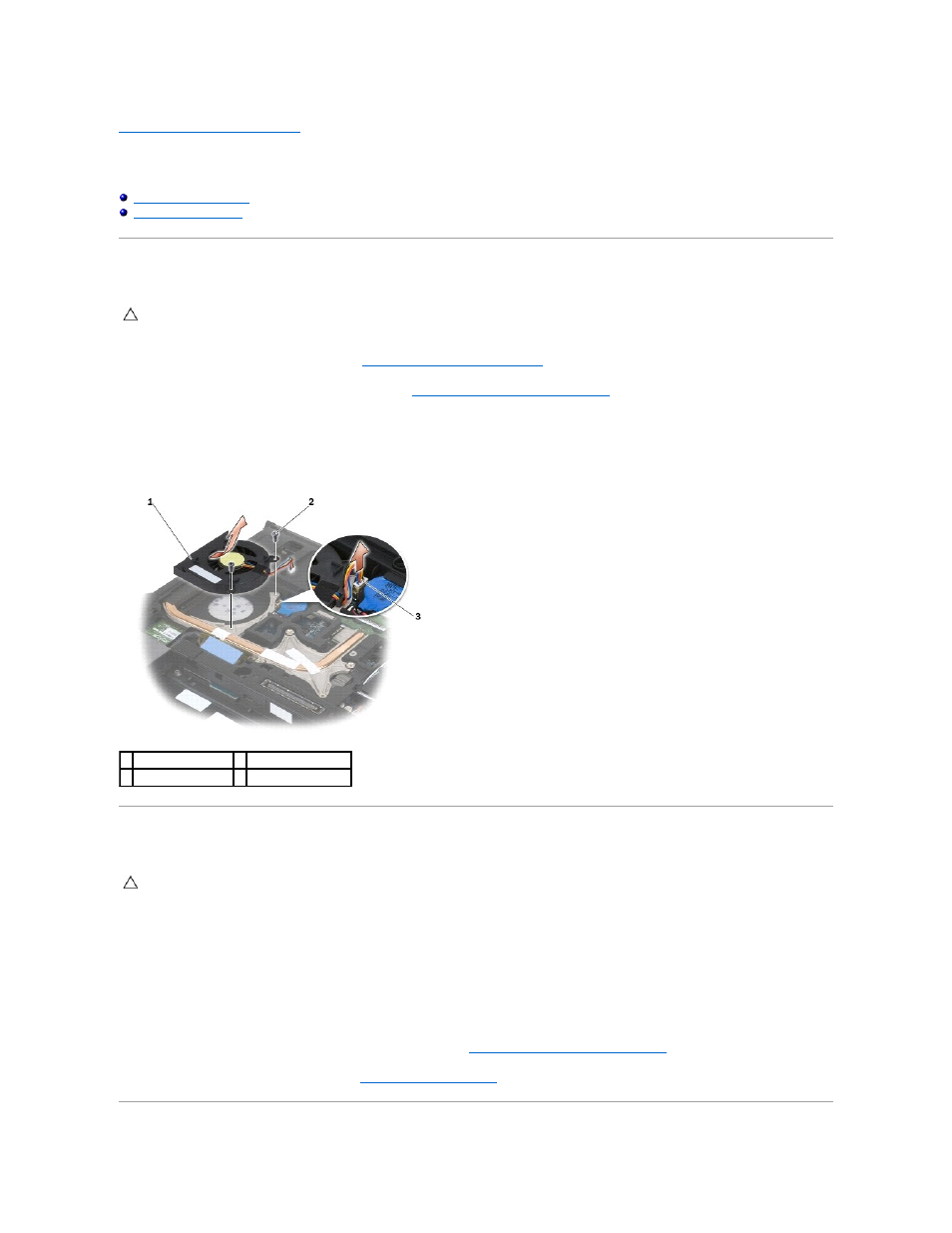

Вентилятор

Dell™ Latitude™ E6400 и

E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию



Извлечение вентилятора



Установка вентилятора

 Извлечение вентилятора





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите нижнюю панель основания в сборе

(см. раздел

Снятие нижней панели основания в сборе

).




3.

Открутите два винта

M2,5 x 5 мм, фиксирующих вентилятор на блоке радиатора процессора.




4.

Отсоедините кабель вентилятора от системной платы

.




5.

Наклоните вентилятор под углом

45 градусов и вытащите его из заслонки блока радиатора процессора.

 Установка вентилятора





1.

Приподнимите заслонку на блоке радиатора процессора и вставьте вентилятор под наклоном

.




2.

Совместите отверстия для винтов на вентиляторе с отверстиями для винтов на блоке радиатора процессора

.




3.

Прикрепите вентилятор к блоку радиатора процессора с помощью двух винтов

M2,5 x 5 мм.




4.

Подключите кабель вентилятора к системной плате

.




5.

Установите на место нижнюю панель основания в сборе

(см. раздел

Снятие нижней панели основания в сборе

).




6.

Выполните процедуры

, описанные в разделе

После работы с компьютером

.

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению следующей процедуры

, выполните инструкции по технике безопасности,

прилагаемые к компьютеру

.

1 вентилятор

2 винты M2.5 x 5 мм (2)

3 кабель вентилятора

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению следующей процедуры

, выполните инструкции по технике безопасности,

прилагаемые к компьютеру

.
