Установка шарниров дисплея (E6400 ATG)
1. Проведите кабели через все шарниры , затем протяните их в крышку дисплея. С помощью направляющих контактов на верхней крышке
установите все шарниры .
2. Вверните два винта M2,5 x 5 мм в правый шарнир и два - в левый.
3. Установите на место панель дисплея (см. раздел Установка панели дисплея и скоб (E6400 ATG) ).
4. Установите на место лицевую панель дисплея (см. раздел Установка панели дисплея (E6400 ATG) ).
5. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе (E6400 ATG) ).
6. Установите крышки шарниров (см. раздел Установка крышек шарниров ).
7. Установите на место нижнюю панель основания в сборе (см. раздел Установка нижней панели основания в сборе ).
8. Выполните процедуры , описанные в разделе После работы с компьютером .

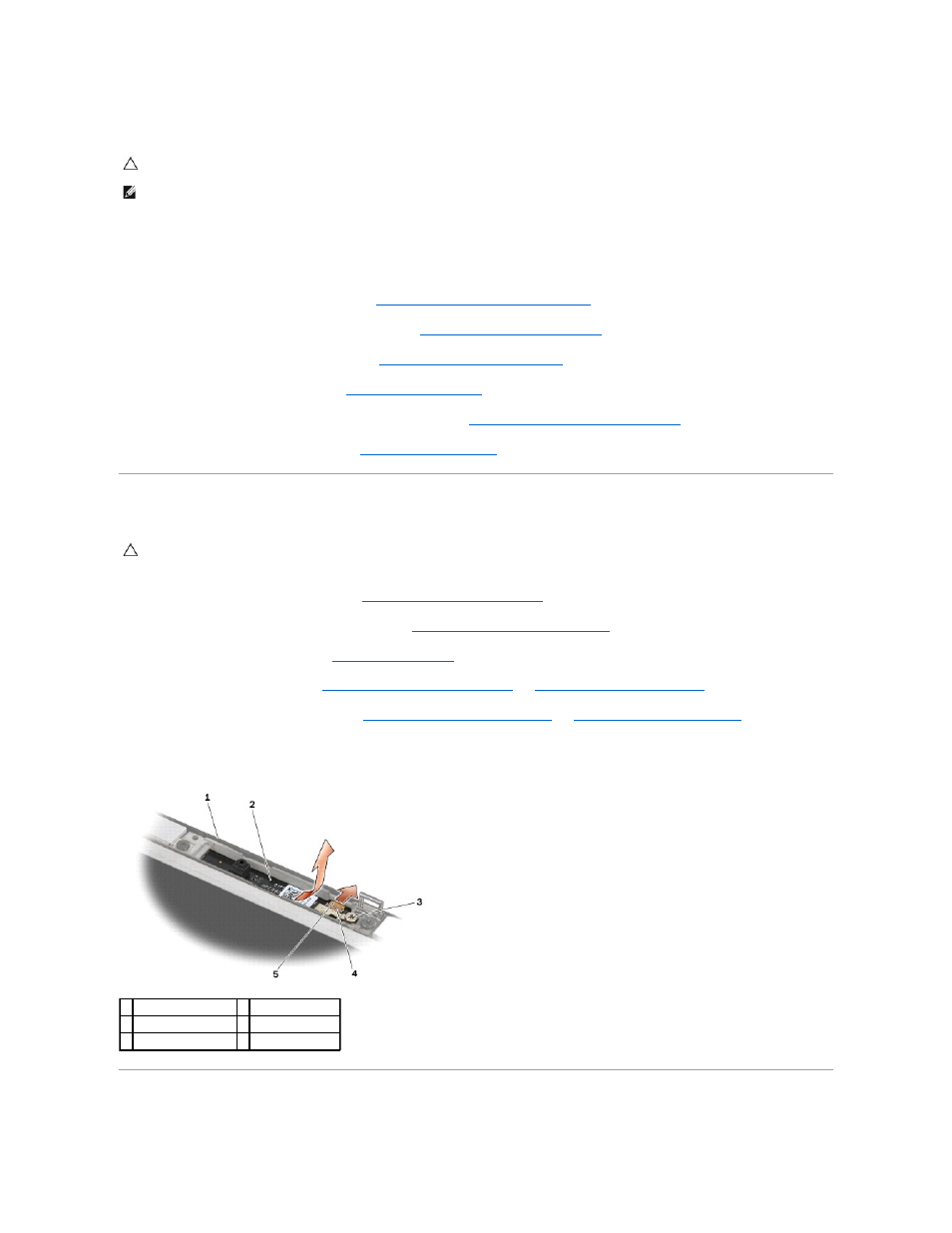

Снятие платы микрофона
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Снимите нижнюю панель основания в сборе (см. раздел Снятие нижней панели основания в сборе ).
3. Снимите крышки шарниров (см. раздел Снятие крышек шарниров ).
4. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе (E6400 и M2400) или Снятие дисплея в сборе (E6400 ATG) ).
5. Снимите лицевую панель дисплея (см. раздел Снятие панели дисплея (E6400 и M2400) или Снятие панели дисплея (E6400 ATG) ).
6. Поднимите рычажок малого разъема на кабеле микрофона .
7. Ослабьте невыпадающий винт и аккуратно извлеките плату микрофона под углом и отключите микрофонный кабель .
Установка платы микрофона
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ПРИМЕЧАНИЕ . Панели шарниров дисплея помечены буквами L (левая) и R (правая).
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
1 крышка дисплея 2 плата микрофона
3 невыпадающий винт 4 рычажок разъема
5 кабель микрофона
