Кабель питания постоянного тока
Dell™ Latitude™ E6400 и E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Отсоединение кабеля питания постоянного тока
Подключение кабеля питания постоянного тока
Отсоединение кабеля питания постоянного тока
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Снимите нижнюю панель основания в сборе (см. раздел Снятие нижней панели основания в сборе ).
3. Извлеките жесткий диск (см. раздел Извлечение жесткого диска ).
4. Извлеките модульный накопитель (см. раздел Снятие модульного накопителя ).
5. Снимите крышки шарниров (см. раздел Снятие крышек шарниров ).
6. Снимите блок радиатора (см. раздел Снятие вентилятора процессора в сборе ).
7. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе (E6400 и M2400) или Снятие дисплея в сборе (E6400 ATG) ).
8. Снимите крышку со светодиодными индикаторами (см. раздел Снятие крышки со светодиодными индикаторами ).
9. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
10. Снимите сетку на правом динамике (см. раздел Снятие сетки правого динамика и считывателя отпечатков пальцев в сборе ).
11. Снимите упор для рук в сборе (см. раздел Снятие упора для рук в сборе ).
12. Извлеките каркас платы (см. раздел Извлечение каркаса платы ).
13. Извлеките системную плату (см. раздел Извлечение системной платы в сборе ). Не отсоединяйте мини-платы беспроводной локальной сети,
модули памяти или процессор от системной платы .
14. Отсоедините кабель питания постоянного тока из основания в сборе и отложите его .
Подключение кабеля питания постоянного тока
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

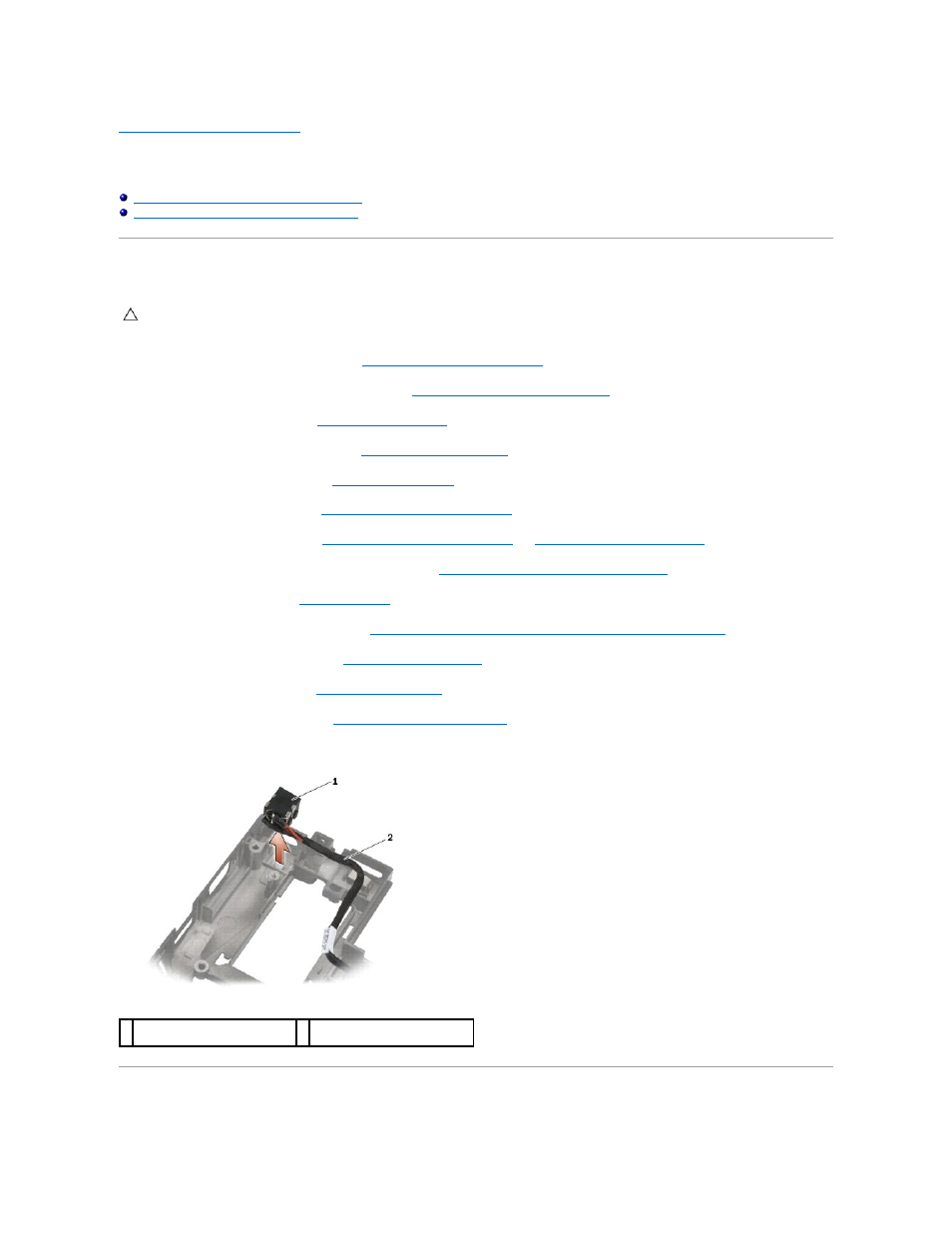

1 разъем питания постоянного
тока
2 кабель питания постоянного
тока
