8. Отсоедините кабель дисплея . Зажмите защелки вместе, затем вытащите кабель из разъема.
9. Для панелей дисплеев с сенсорным экраном следует отключить кабель сенсорного экрана .
10. Выкрутите четыре винта M2 x 3 мм из правой скобы и четыре
- из левой.
Установка панели дисплея и скоб (E6400 ATG)
1. Вкрутите четыре винта M2 x 3 мм в правую скобу панели дисплея и четыре - в левую.
2. Расположите панель дисплея вверх дном на столе , напротив крышки дисплея.
3. Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея .
4. При использовании панелей с сенсорным экраном подключите кабель сенсорного экрана к разъему на задней панели дисплея .

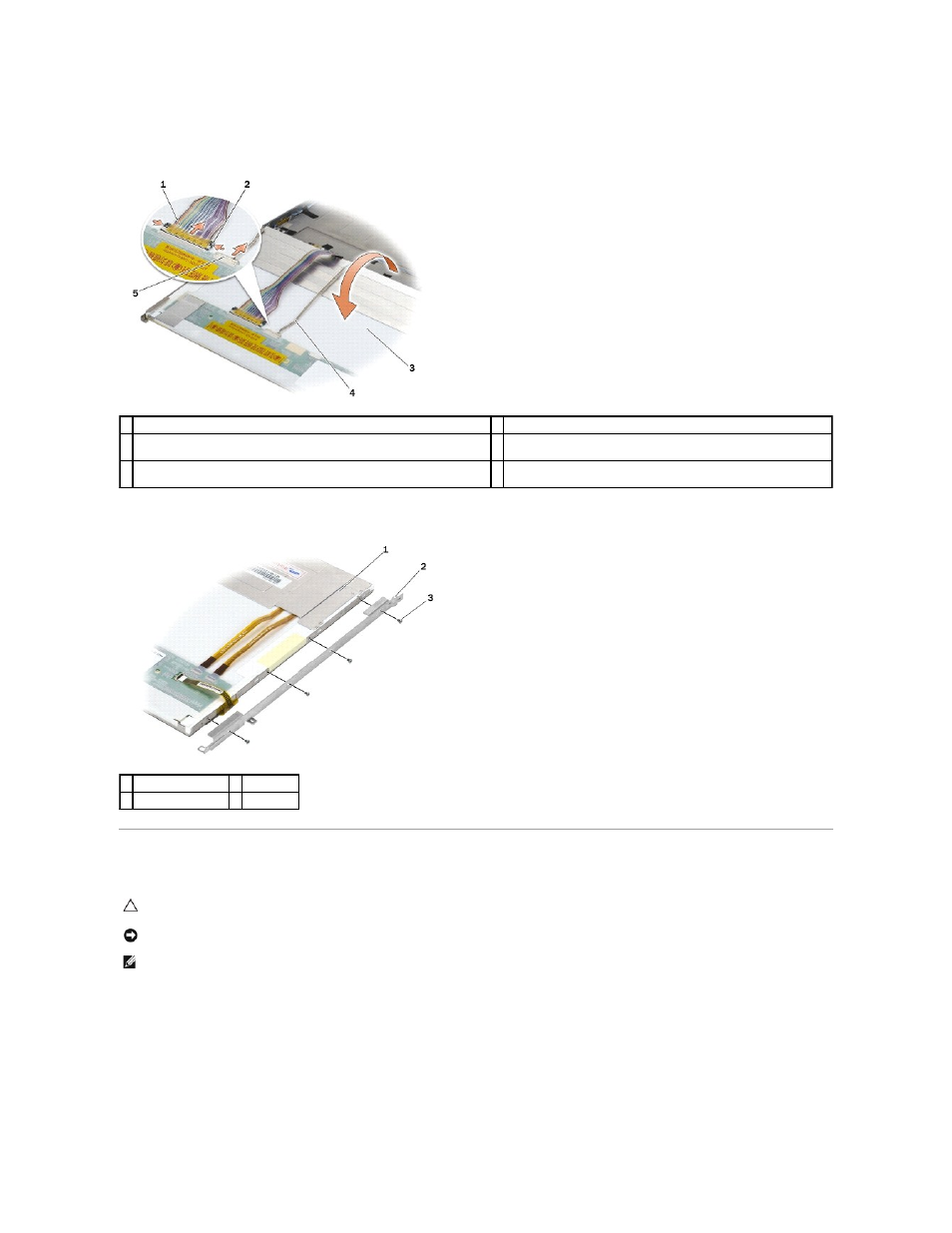

1 кабель дисплея 2 защелки разъема дисплея
3 нижняя сторона панели дисплея 4
кабель сенсорного экрана (только для панелей дисплеев с
сенсорным экраном )
5
разъем кабеля сенсорного экрана (только для панелей дисплеев с
сенсорным экраном )
1 панель дисплея 2 крепление
3 винты M2 x 3 мм (8)
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ . Будьте осторожны , устанавливая скобы в панелях дисплеев с сенсорным экраном. Кабель обматывает панель дисплея с
сенсорным экраном , и на верхней части кабеля установлена скоба.
ПРИМЕЧАНИЕ . Скобы имеют метки « L» (левая) и «R» (правая).
