Крышки шарниров
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Снятие крышек шарниров
Крышки шарниров не являются взаимозаменяемыми
; левая закрывает разъем DisplayPort, а правая - сетевой разъем RJ-45.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Открутите по одному винту
M2,5 x 5 мм на каждой из крышек.
4.
Чтобы снять крышку
, пододвиньте ее вперед и приподнимите.
Установка крышек шарниров
1.
Задвиньте левую крышку шарнира на разъем
DisplayPort, а правую - на сетевой разъем RJ-45.
2.
Прикрепите каждую крышку с помощью винта
M2,5 x 5 мм.
3.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
4.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Вернуться на страницу «Содержание»
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

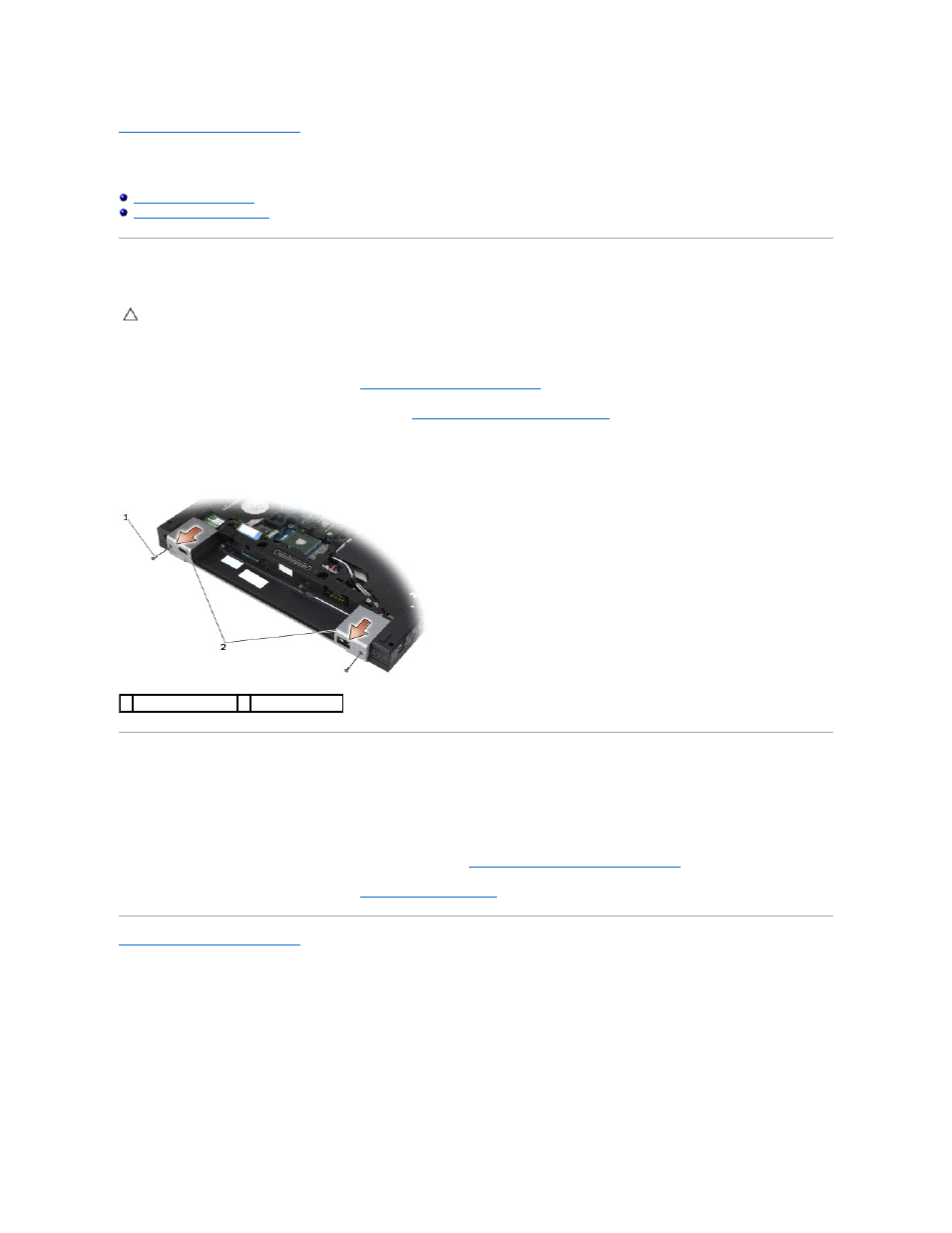

1 винты M2.5 x 5 мм (2) 2 крышки шарниров
