Разместите жесткий диск над ограничителем так
, чтобы разъемы находились друг против друга, убедившись, что жесткий диск точно совмещен
с каждым углом ограничителя
.
3.
Опустите жесткий диск в ограничитель жесткого диска
.
4.
Вставьте жесткий диск в лоток под углом
, совместив разъем жесткого диска с разъемом на лотке.
5.
Вставьте жесткий диск в разъем на лотке до упора
.
6.
Закрутите четыре
M 2,5 x 5 мм на ограничителе жесткого диска.

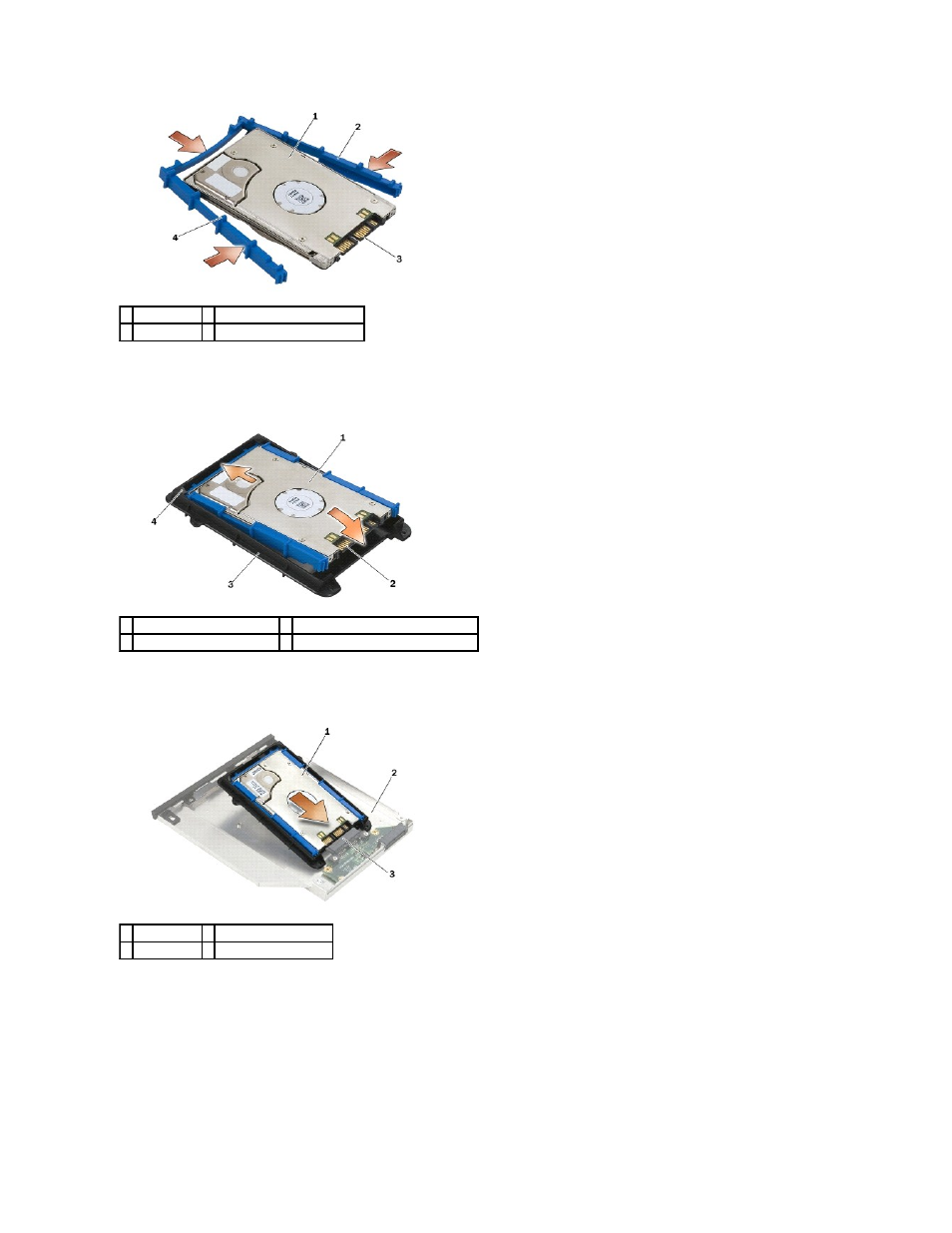

1 жесткий диск 2 синий упор
3 разъем
4 верхняя сторона синего упора
1 жесткий диск
2 разъем
3 ограничитель жесткого диска 4 угол ограничителя жесткого диска (2)
1 жесткий диск 2 салазки жесткого диска
3 разъем
