5.
Выкрутите винт
M3 x 3 мм из лицевой панели жесткого диска.
6.
Снимите лицевую панель жесткого диска
.
7.
Выкрутите два винта
M2,5 x 5 мм из крышки салазок жесткого диска.
8.
Приподнимите крышку и
, сохраняя ее в наклонном положении, выдвиньте выступы на крышке из салазок.
9.
Выдвиньте жесткий диск от разъема
, приподнимите его под углом, а затем выньте из лотка.

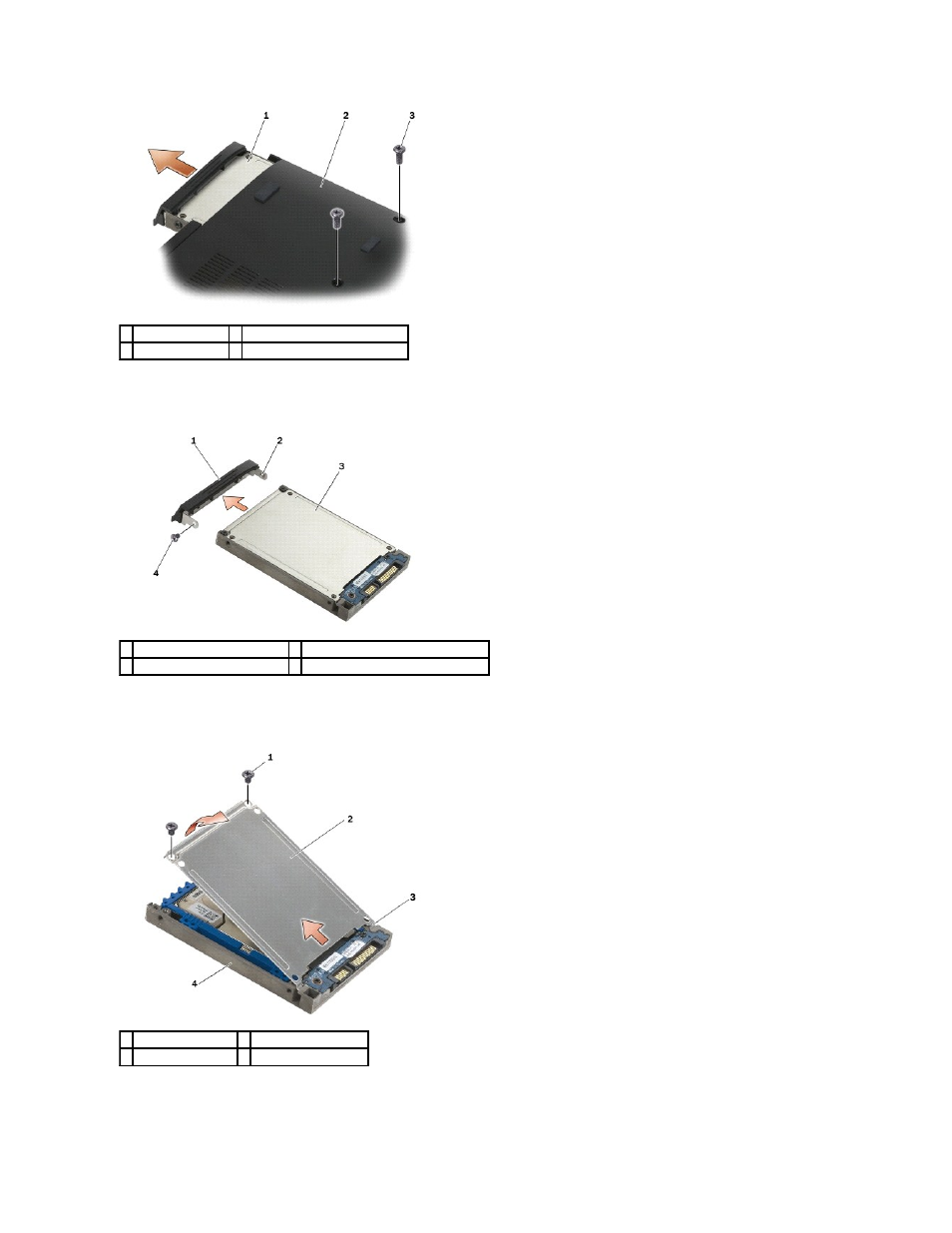

1 жесткий диск
2 нижняя панель основания в сборе
3 винты M3 x 3 мм (2)
1 лицевая панель жесткого диска 2 штырек на креплении лицевой панели
3 жесткий диск
4 винт M3 x 3 мм
1 винты M2.5 x 5 мм (2) 2 крышка
3 выступы (2)
4 салазки жесткого диска
