5.

Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения

.

 Установка модуля процессора





1.

Совместите угол модуля процессора с выводом

1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.

Если модуль процессора правильно установлен

, все четыре угла совмещаются на одинаковой высоте. Если один угол модуля расположен ниже

или выше

, чем другие, модуль установлен неправильно.



2.

Затяните гнездо с нулевым усилием сочленения

, поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.





3.

Установите блок вентилятора процессора

(см. раздел

Установка вентилятора процессора в сборе

).




4.

Установите на место нижнюю панель основания в сборе

(см. раздел

Установка нижней панели основания в сборе

).




5.

Выполните процедуры

, описанные в разделе

После работы с компьютером

.

Вернуться на страницу «Содержание»



ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению следующей процедуры

, выполните инструкции по технике безопасности,

прилагаемые к компьютеру

.

ВНИМАНИЕ

.

Не касайтесь контактной колодки процессора

. Во избежание прерывистого контакта между кулачковым винтом и

процессором при поворачивании кулачкового винта прижмите и удерживайте основание процессора

, на котором монтируется контактная

колодка

.

ВНИМАНИЕ

.

Перед установкой модуля процессора убедитесь

, что кулачковый фиксатор находится в полностью открытом положении.

Правильная установка модуля в гнездо с нулевым усилием сочленения не требует применения силы

. Неправильная установка модуля

процессора может привести к прерывистому контакту или неустранимому повреждению микропроцессора и гнезда с нулевым усилием
сочленения

.

ПРИМЕЧАНИЕ

.

Если устанавливается новый процессор

, в комплект поставки будет входить новый блок радиатора, включающий в себя

прикрепленную термоохлаждающую накладку

, либо новая термоохлаждающая накладка будет включена в комплект поставки с

технологическим листком

, в котором показан правильный способ установки.

ПРИМЕЧАНИЕ

.

Угол модуля процессора с выводом

1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1

гнезда с нулевым усилием сочленения

.

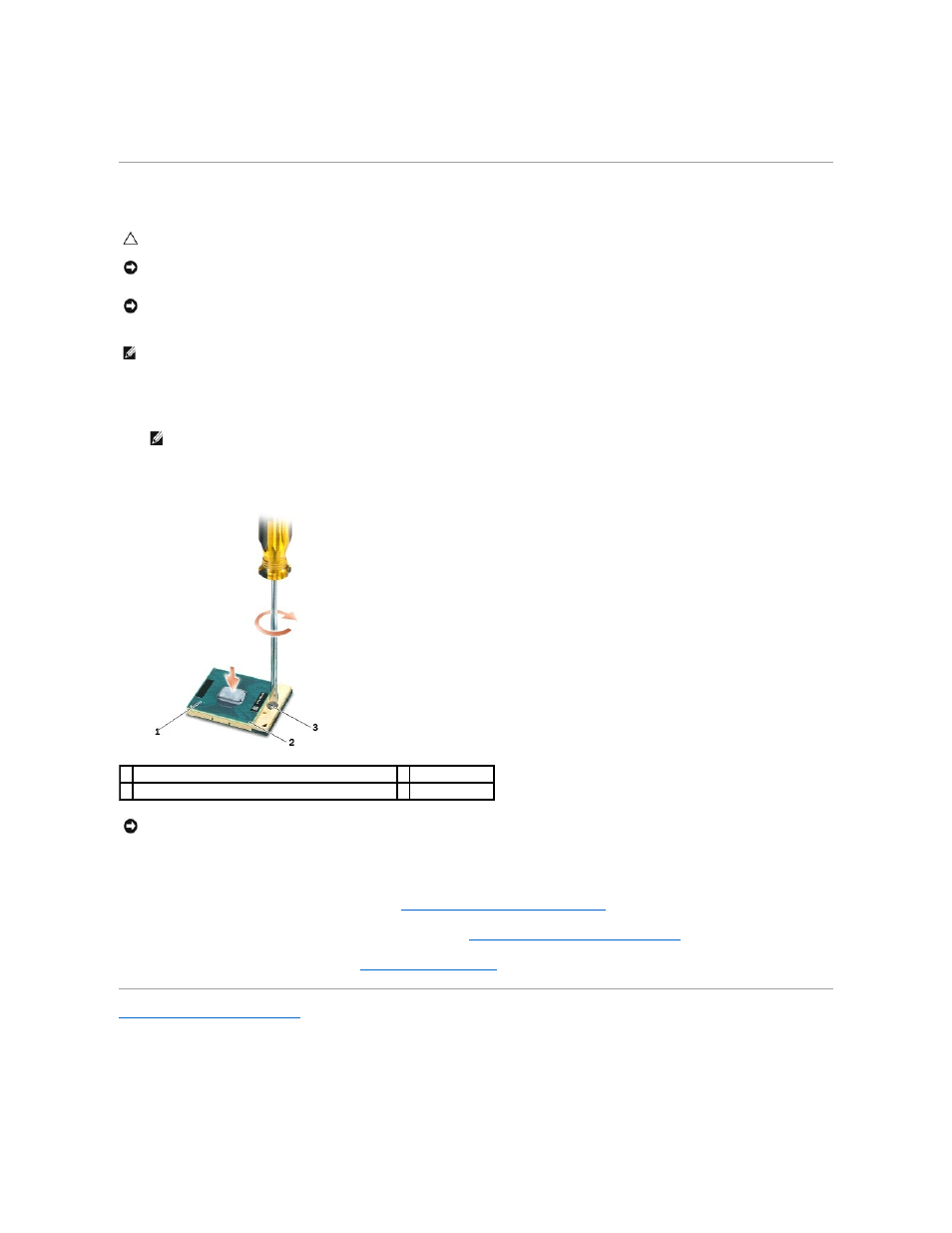

1 гнездо с нулевым усилием сочленения

2 угол с выводом 1

3 кулачковый винт гнезда с нулевым усилием сочленения

ВНИМАНИЕ

.

Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта

.
