Модем
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию

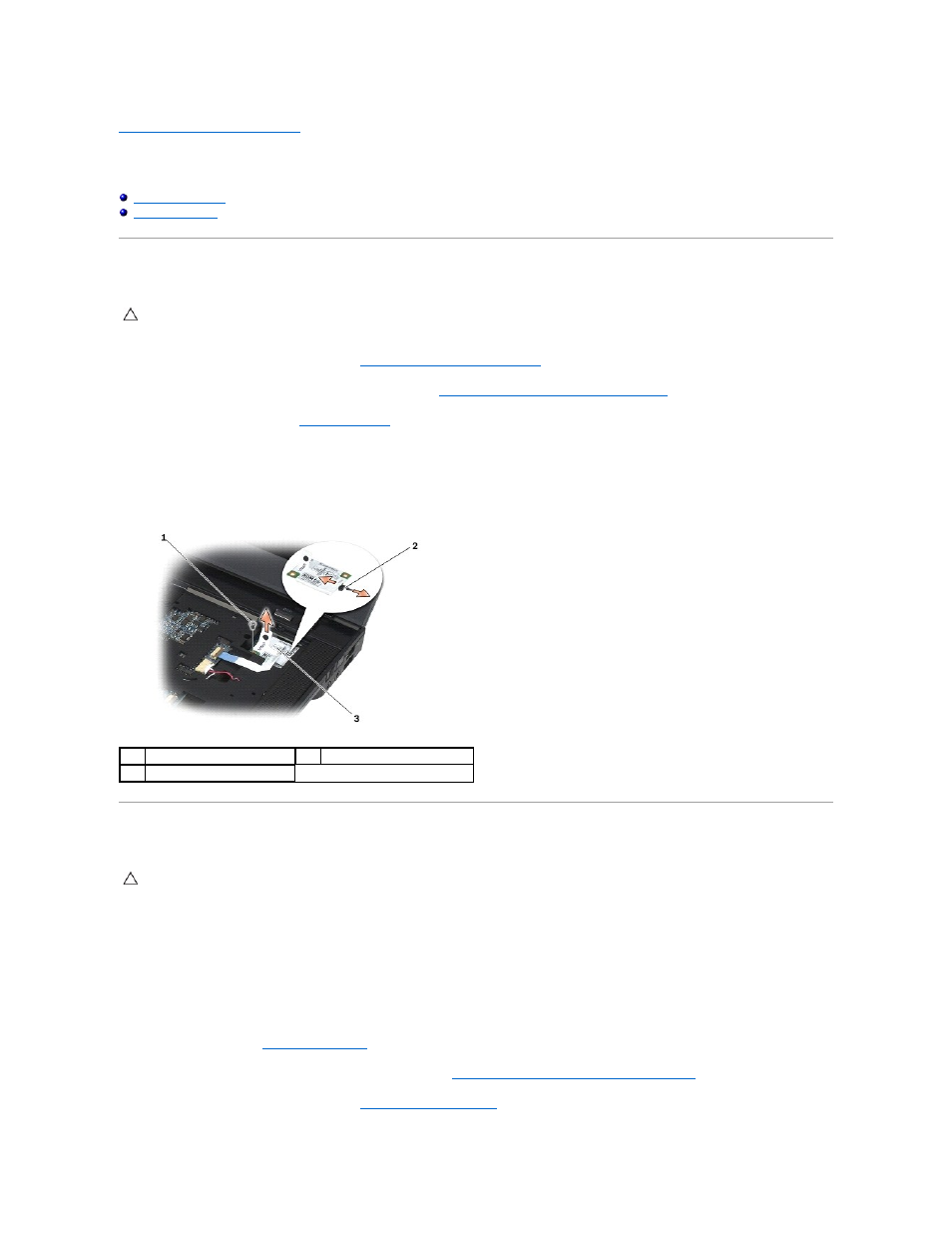

Извлечение модема
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку со светодиодными индикаторами
(см. раздел
Снятие крышки со светодиодными индикаторами
).
3.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
4.
Выкрутите винт
M2 x 3 мм из модема.
5.
С помощью язычка извлеките модем из платы ввода
-вывода.
6.
Отсоедините кабель от модема
.
Установка модема
1.
Подсоедините кабель к модему
.
2.
Совместите разъем платы ввода
-вывода с резьбовым отверстием модема.
3.
Нажмите область модема с меткой «Нажмите здесь»
, чтобы вставить модем в плату ввода-вывода.
4.
Вкрутите винт
M2 x 3 мм, чтобы зафиксировать модем на плате ввода- вывода.
5.
Установите клавиатуру
(
Установка клавиатуры
).
6.
Установите крышку со светодиодными индикаторами
(см. раздел
Установка крышки со светодиодными индикаторами
).
7.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
1
винт
M2 x 3 мм
2
кабель модема
3
модем
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
