Dell Precision M2400 (Mid 2008) - Инструкция (Страница 82)

25. Приподнимите системную плату и отделите от основания в сборе .
Установка системной платы в сборе
1. Установите системную плату передней кромкой к основанию компьютера так , чтобы она помещалась под металлическим защелкивающим
механизмом ЖК -дисплея в центре основания в сборе.
2. Подсоедините кабель питания постоянного тока к нижней части системной платы .
3. Разместите левый верхний угол системной платы в основании в сборе .
4. Надавите на правый верхний угол системной платы , чтобы присоединить ее к плате ввода-вывода.
5. Вставьте три винта M2,5 x 5 мм в отверстия на системной плате, отмеченные белыми стрелками, и закрутите их.
6. Протяните и подсоедините кабель платы 1394 к разъему системной платы. Надавите на кабель, чтобы присоединить его к системной плате.
7. Подсоедините кабель смарт -карты к разъему системной платы.
8. Установите на место каркас платы (см. раздел Установка каркаса платы )
9. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
10. Установите на место сетку на правом динамике (см. раздел Установка сетки правого динамика и считывателя отпечатков пальцев в сборе ).
11. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
12. Установите на место крышку со светодиодными индикаторами (см. раздел Установка крышки со светодиодными индикаторами ).
13. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе (E6400 и M2400) или Установка дисплея в сборе (E6400 ATG) ).
14. Установите на место модульный накопитель (см. раздел Установка модульного накопителя ).
15. Установите жесткий диск (см. раздел Установка жесткого диска ).
16. Подсоедините кабель батарейки типа «таблетка» к системной плате .

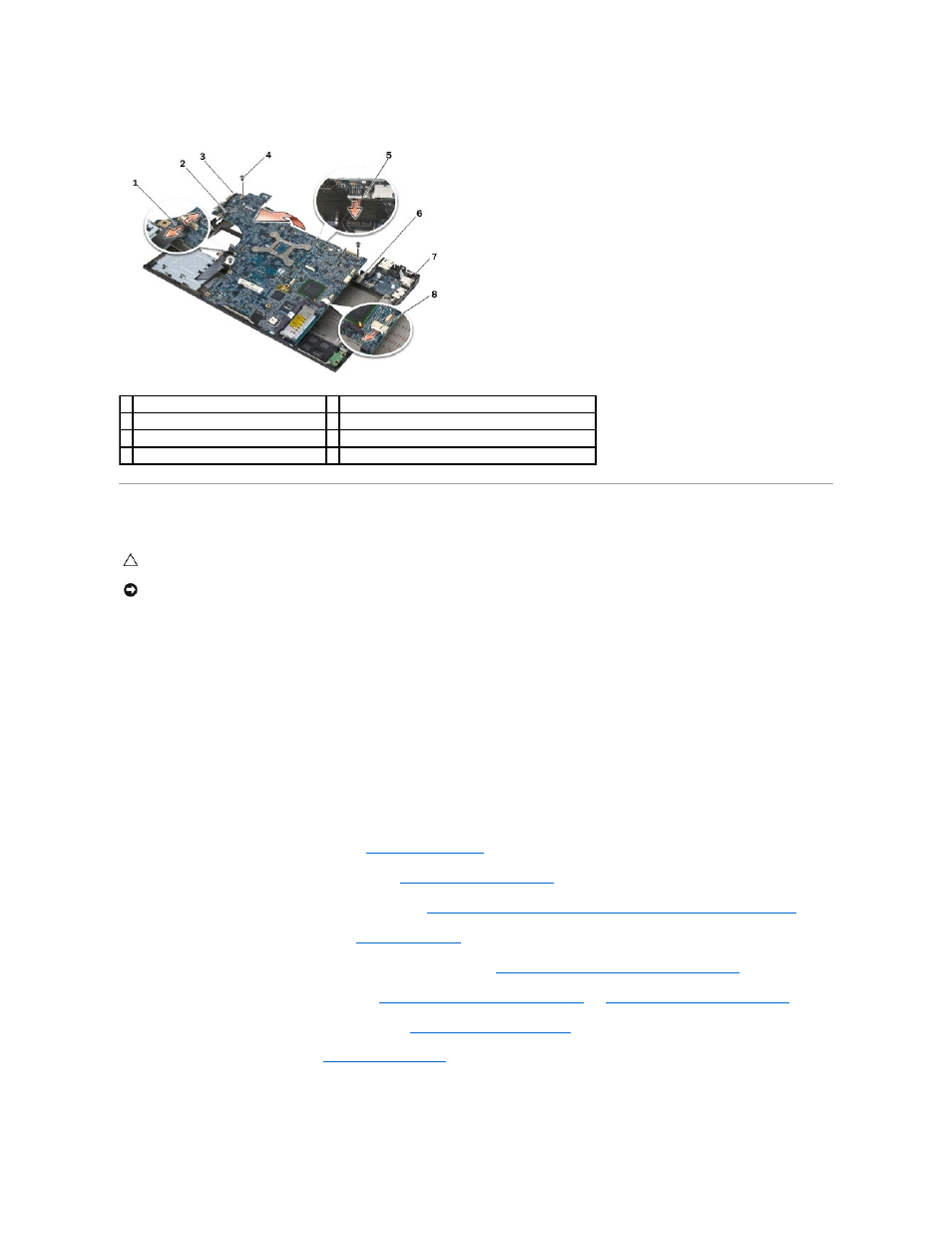

1 кабель смарт-карты 2 системная плата
3 левый верхний угол основания в сборе 4 винты M2.5 x 5 мм для крепления системной платы (3)
5 кабель питания постоянного тока 6 плата ввода-вывода
7 правый верхний угол основания в сборе 8 кабель платы 1394
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ . Убедитесь , что свободно свисающие кабели не оказались зажаты под системной платой.
