Dell Precision M2400 (Mid 2008) - Инструкция (Страница 27)

Установка дисплея в сборе (E6400 и M2400)
1. Расположите кабели дисплея в сборе в стороне от основания в сборе .
2. Совместите шарниры дисплея с отверстиями в основании компьютера , а затем опустите дисплей, чтобы он встал на место.
3. Закройте дисплей и переверните компьютер вверх дном .
4. Отключите и отсоедините кабель дисплея и кабели беспроводных плат (WLAN, WWAN и WPAN). Проведите кабели под всеми фиксаторами в
соответствующем укладочном канале , включая фиксаторы, расположенные в задней части основания в сборе.
5. Подключите кабели антенны к плате в соответствии с типом платы , установленной в данном компьютере:
для платы WWAN см. Установка платы WWAN ;
для платы WPAN см. Установка платы WPAN (UWB/BT) ;
для платы WLAN см. Установка платы WLAN/WiMax .
Поместите все неиспользуемые кабели антенны в держатели кабелей в основании в сборе , расположенные рядом с разъемом платы.
6. Подсоедините кабель дисплея к соответствующему разъему на системной плате .
7. Закрутите по одному винту M2,5 x 5 мм на каждом шарнире.
8. Установите крышки шарниров (см. раздел Установка крышек шарниров ).
9. Установите на место нижнюю панель основания в сборе (см. раздел Установка нижней панели основания в сборе ).
10. Выполните процедуры , описанные в разделе После работы с компьютером .
Снятие дисплея в сборе (E6400 ATG)
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Снимите нижнюю панель основания в сборе (см. раздел Снятие нижней панели основания в сборе ).

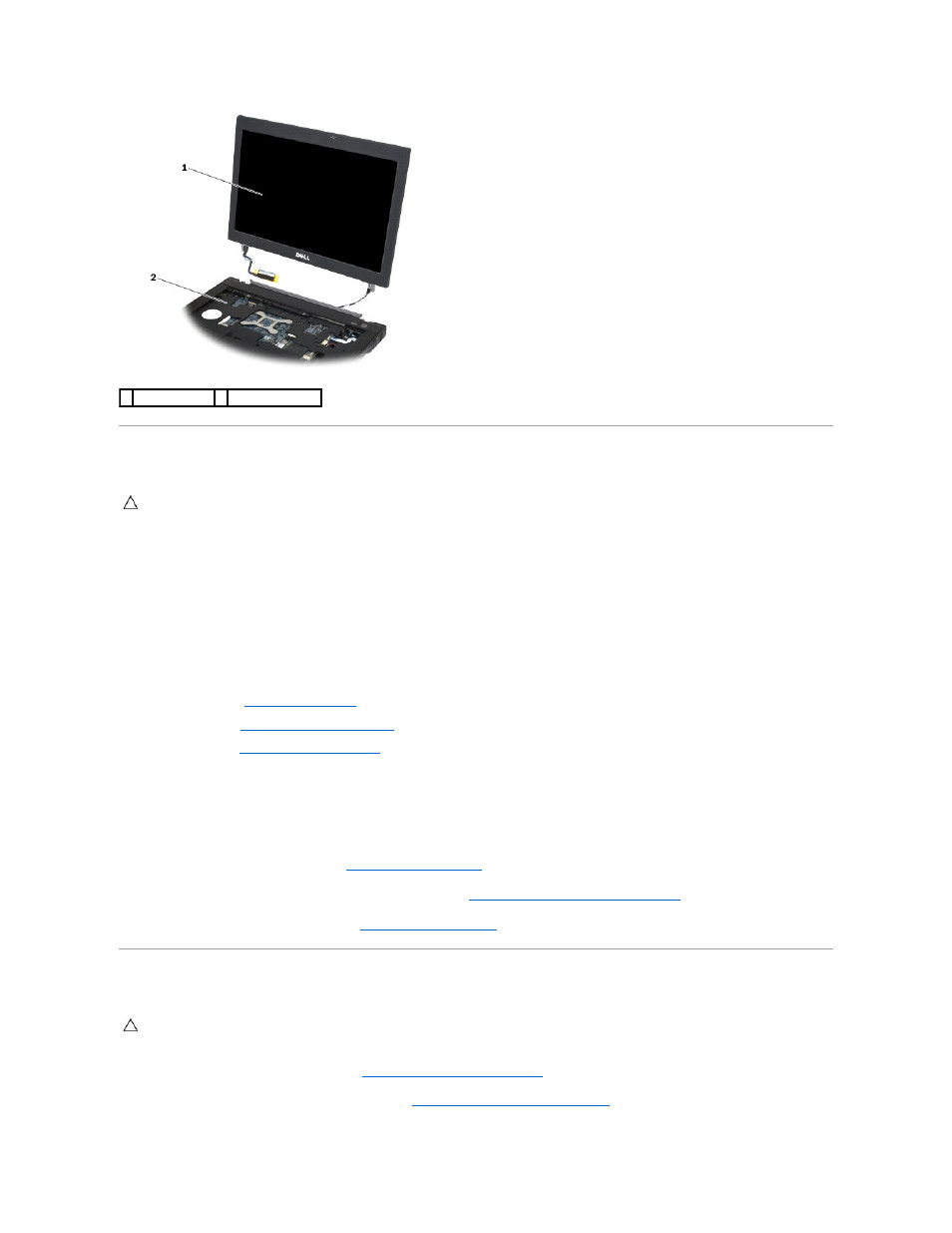

1 дисплей в сборе 2 основание в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
