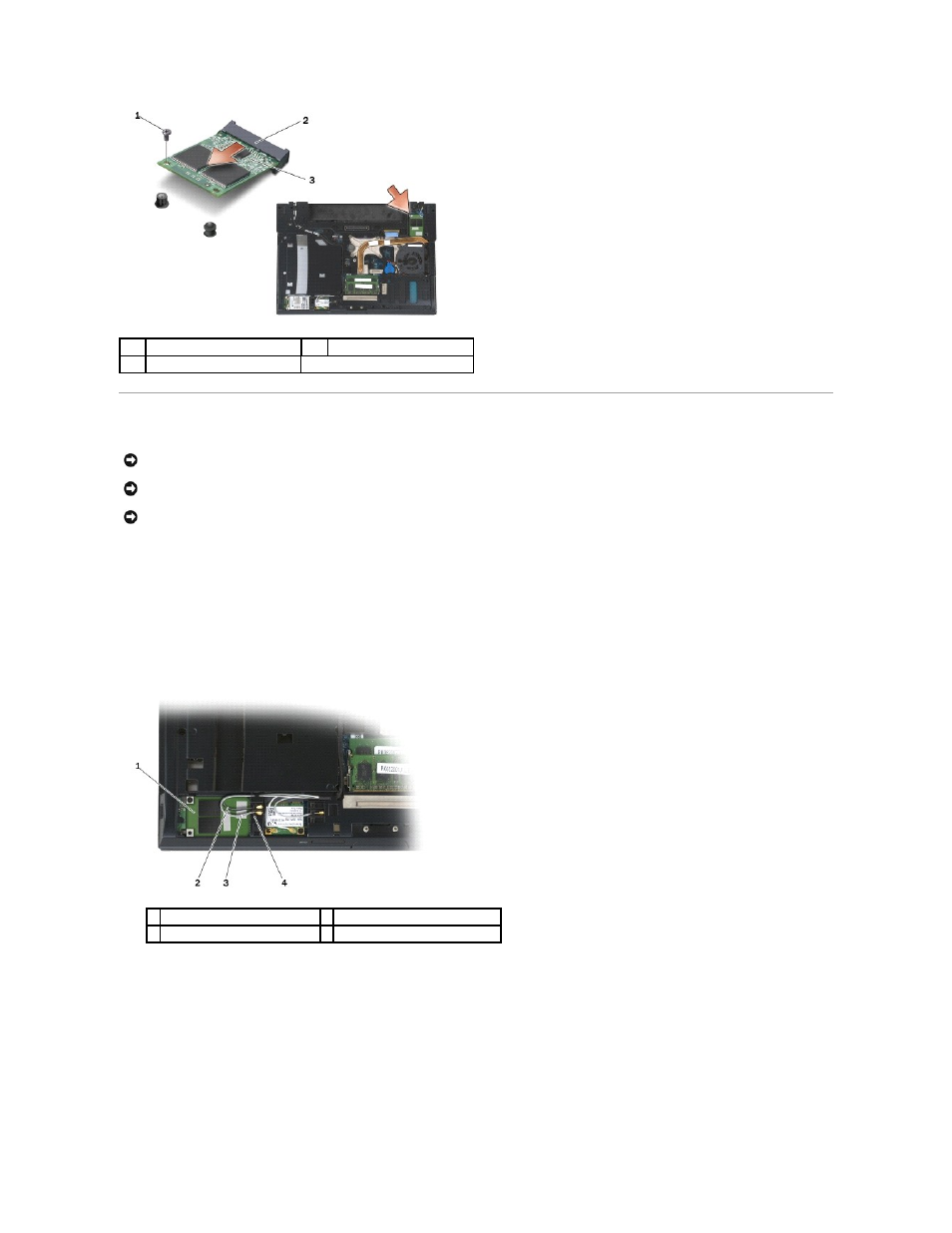

Установка платы FCM
1. Вставьте плату FCM в разъем на системной плате.
2. Слегка надавите на плату FCM, чтобы зафиксировать ее.
3. Установите винт M2 x 3 мм.
4. Фиксация кабелей беспроводных плат
При установке платы FCM в разъем WWAN/FCM разместите серый/черный и серый/белый антенные кабели в держателе рядом с платой.
При установке платы FCM в разъем WPAN/UWB/FCM разместите синий кабель антенны в держателе рядом с платой.
1 винт M2 x 3 мм 2 разъем платы
3 плата FCM
ВНИМАНИЕ . При установке данной платы убедитесь , что кабели антенны не находятся под платой. Закрепите кабели антенны в держатель
рядом с платой . Установка платы поверх этих кабелей антенны может нанести ущерб вашему компьютеру.
ВНИМАНИЕ . Разъемы имеют ключ , что обеспечивает правильность вставки. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и на системной плате и выровняйте плату повторно .
ВНИМАНИЕ . Плата FCM может быть установлена в разъемы для плат WWAN/FCM или WPAN/UWB/FCM. Используйте любой свободный
разъем . Если свободны оба разъема, используйте разъем WWAN/FCM, так как он является более удобным для доступа.
1 FCM 2 серый/черный антенный кабель
3 серый/белый антенный кабель 4 держатель платы
