2.
Одновременно нажмите правую и левую стороны лицевой панели
, чтобы зафиксировать защелки обеих сторон.
3.
Осторожно потяните верхнюю и нижнюю части лицевой панели
, чтобы зафиксировать верхнюю и нижнюю защелки.
4.
Плавным движением пальцев защелкните лицевую панель
, закрепив ее на дисплее в сборе.
5.
Установите на место дисплей в сборе
(см. раздел
).
6.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).
7.
Установите на место нижнюю панель основания в сборе
(см. раздел
Установка нижней панели основания в сборе
).
8.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
Снятие панели дисплея
(E6400 ATG)
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Снимите крышки шарниров
(см. раздел
Снятие крышек шарниров
).
4.
Снимите дисплей в сборе
(см. раздел
5.

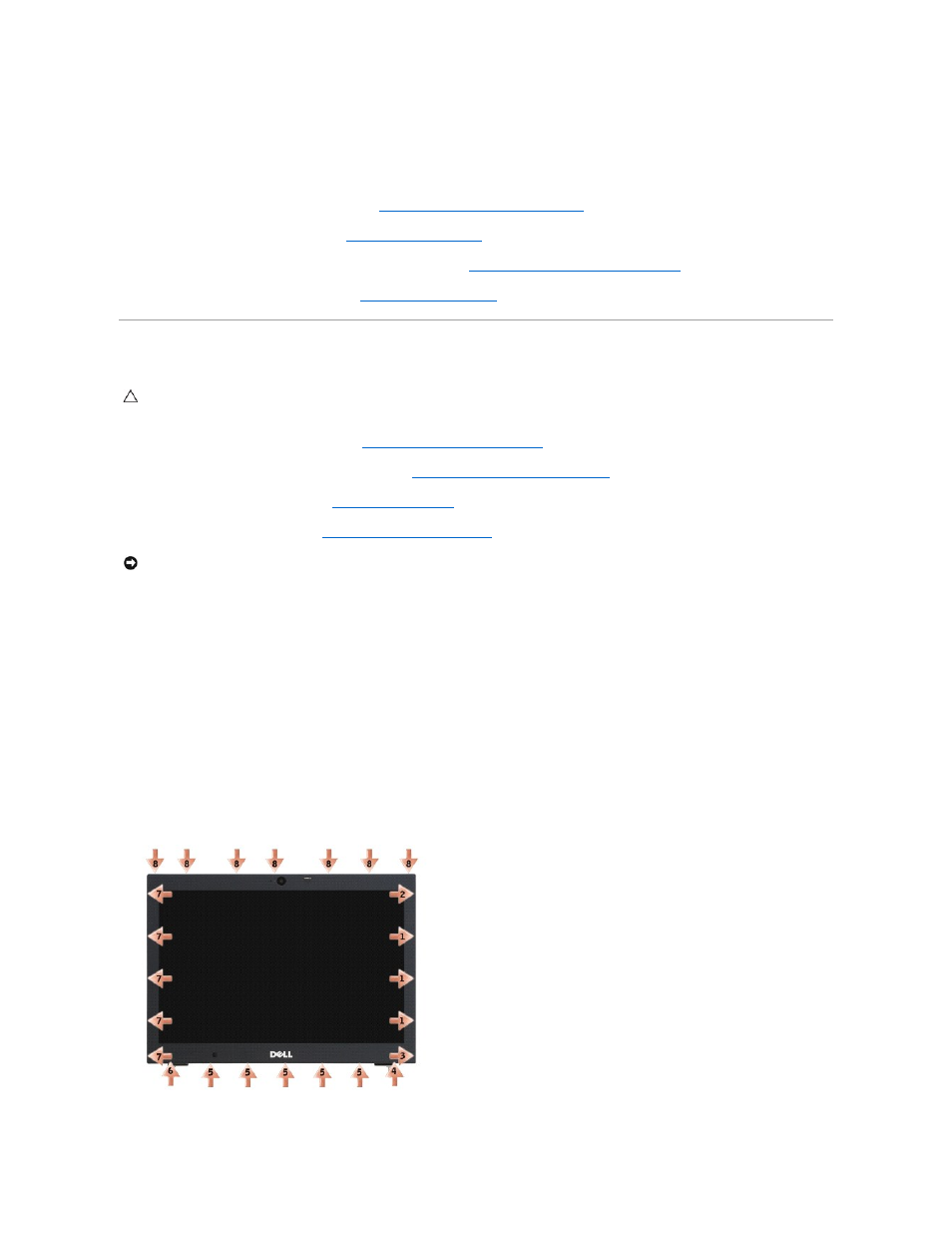

Сначала нажмите на середину правой стороны лицевой панели и отодвиньте ее в сторону от панели дисплея
, затем осторожно потяните
лицевую панель вверх
, чтобы освободить крепления правой стороны. См. стрелки с меткой «1» на следующем рисунке.
6.
Нажмите и отведите в сторону правый верхний угол лицевой панели
, чтобы освободить крепление. См. стрелки с меткой «2» на следующем
рисунке
.
7.
С усилием отодвиньте в сторону правый нижний угол лицевой панели
, затем осторожно потяните его вверх, чтобы освободить крепление. См.
стрелки с меткой «
3» на следующем рисунке.
8.
Нажмите нижнюю часть лицевой панели по направлению к панели дисплея в следующей последовательности
: правый нижний угол, середина,
левый нижний угол
. См. стрелки с метками «4»-«6» на следующем рисунке.
9.
Нажмите левую сторону лицевой панели
, отодвиньте ее в сторону от середины панели дисплея, затем осторожно потяните лицевую панель
вверх
, чтобы освободить крепление правой стороны и угла. См. стрелки с меткой «7» на следующем рисунке.
10.
Нажмите и переместите верхнюю часть лицевой панели по направлению к панели дисплея
, чтобы освободить крепление верхней части. См.
стрелки с меткой «
8» на следующем рисунке.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Снятие лицевой панели с дисплея требует чрезвычайной осторожности во избежание повреждения лицевой панели
. Особое
внимание следует обращать на углы лицевых панелей со светодиодными экранами
. Следуйте пронумерованным стрелкам на следующем
рисунке
, указывающим правильную последовательность освобождения креплений лицевой панели.
