 Установка платы ввода

-вывода





1.

Поместите плату ввода

-вывода в основание в сборе.




2.

Закрепите плату ввода

-вывода в основании в сборе с помощью винта M2 x 3 мм.




3.

Установите на место пластмассовую оболочку

.




4.

Установите модемный разъем

RJ-11 (см. раздел

Установка модемного разъема

RJ-11

).




5.

Установите модем

(см. раздел

Установка модема

).




6.

Установите системную плату

(см. раздел

Установка системной платы в сборе

).




7.

Установите на место каркас платы

(см. раздел

Установка каркаса платы

)




8.

Установите упор для рук в сборе

(см. раздел

Установка упора для рук в сборе

).




9.

Установите сетку на правом динамике

(см. раздел

Установка сетки правого динамика и считывателя отпечатков пальцев в сборе

).




10.

Установите на место клавиатуру

(см. раздел

Установка клавиатуры

).




11.

Установите крышку со светодиодными индикаторами

(см. раздел

Установка крышки со светодиодными индикаторами

).




12.

Установите дисплей в сборе

(см. раздел

Установка дисплея в сборе

(E6400 и M2400)

или

Установка дисплея в сборе

(E6400 ATG)

).




13.

Установите блок радиатора

(см. раздел

Установка вентилятора процессора в сборе

).




14.

Установите крышки шарниров

(см. раздел

Установка крышек шарниров

).




15.

Установите модульный накопитель

(см. раздел

Установка модульного накопителя

).




16.

Установите жесткий диск

(см. раздел

Установка жесткого диска

).




17.

Установите на место нижнюю панель основания в сборе

(см. раздел

Установка нижней панели основания в сборе

).




18.

Выполните процедуры

, описанные в разделе

После работы с компьютером

.

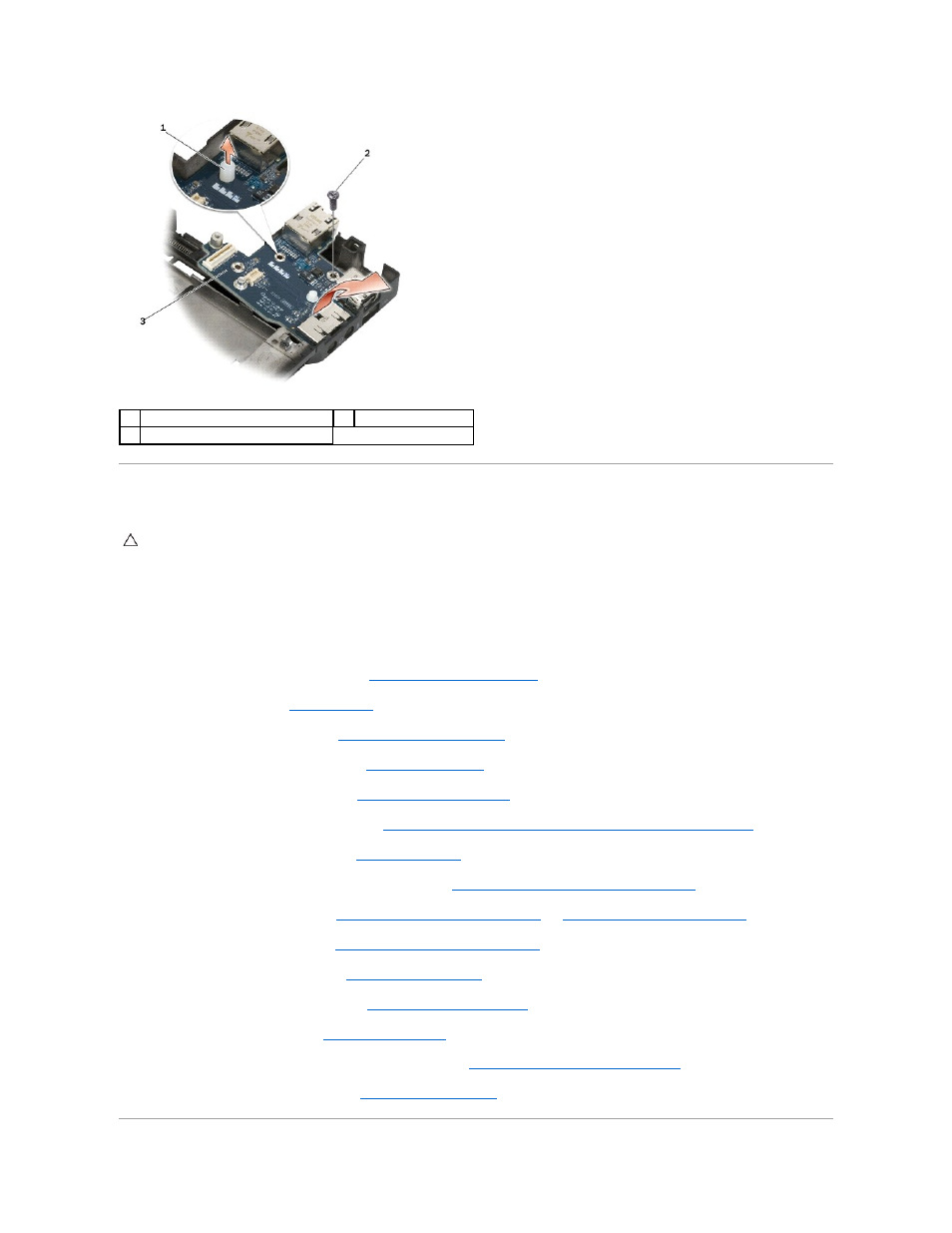

1

пластмассовая оболочка

2

винт

M2 x 3 мм

3

плата ввода

-вывода

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению следующей процедуры

, выполните инструкции по технике безопасности,

прилагаемые к компьютеру

.
